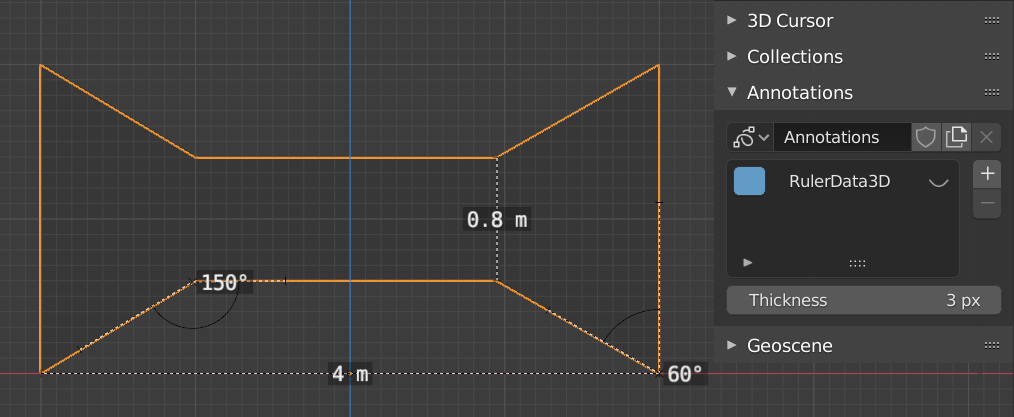

推荐：将NSDT场景编辑器加入你的3D工具链 3D工具集：NSDT简石数字孪生 测量 参考模式:所有模式工具: 工具栏（工具栏） ‣ 测量（测量） 测量 工具是一种交互式工具，您可以在场景中拖动直线以测量距离或角度。可以激活吸附到几何图形以提高准确性或来测量壁厚。测量 工具可以从工具栏访问。 用法 以下是使用 测量 工具的常用步骤： 1. 从工具栏激活 测量 工具。 2. 在视图中点击并拖动以定义标尺的初始起点和结束点。可以在视图中添加多个标尺。 拖动标尺的任一端以移动它。 * 移动时保持可捕捉到边和顶点。Ctrl * 移动时保持可让您测量面之间的距离。 这仅适用于平行面，例如墙壁。Shift您可以始终在视图中导航（平移，缩放，...）或更改视图（正交，透视）以更好地访问标尺。 1. 单击创建的标尺的中点以将其转换为量角器。 然后可以像拖动端点一样拖动中点。 2. 可以使用 或 删除选定的标尺。 要删除所有测量值，请删除

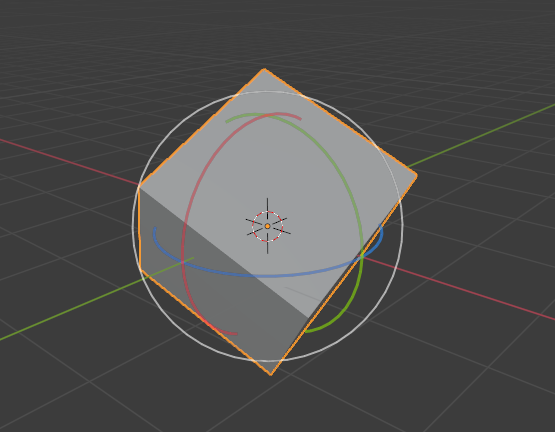

推荐：将NSDT场景编辑器加入你的3D工具链 3D工具集：NSDT简石数字孪生 视口小部件 参考模式:所有模式 标题栏: 小玩意   单击该图标可切换 3D 视口中的所有小控件。 下拉按钮显示一个带有更详细设置的弹出窗口， 如下所述。 视口小部件导航 启用/禁用导航小控件。 活动工具   启用/禁用活动工具小部件。 活动的对象   启用/禁用活动元素的对象小控件（见下文）。 对象小部件   对象辅助图标允许在 3D 视口中进行鼠标控制的平移、旋转和缩放。 虽然它们在弹出框中被称为“对象”小玩意，但它们也适用于其他可转换的小玩意 元素，例如网格顶点。   每个操作都有一个单独的小控件。 每个小控件可以单独使用，也可以与其他小控件结合使用。   小控件始终具有三个颜色编码的轴：X（红色）、Y（绿色）和 Z（蓝色）。 您可以拖动轴以沿其变换。移动和缩放小玩意 此外，还有小的彩色方块，

推荐：将NSDT场景编辑器加入你的3D工具链 3D工具集：NSDT简石数字孪生 衰减编辑 参考模式: 物体和编辑模式标题栏: 比例编辑快捷键: O 比例编辑是转换选定元素同时也影响附近未选定元素的一种方式。一个未选择的元素越远，其受到的影响就越小（因此是"比例" ）。此功能对于平滑变形密集型网格非常有用。 Note   Blender还有一个 雕刻 工作流程，其中包含用于按比例编辑网格而不查看单个顶点的画笔和工具。 装配器外插 O   衰减编辑关闭，仅所选顶点会受到影响。 外插 O   定义的半径范围内所选顶点以外的顶点受到影响。 影响   可以分别使用鼠标滚轮 WheelUp 、 WheelDown 或 PageUp 、 PageDown 增加或减小衰减编辑工具影响的半径。当改变半径时，围绕选中项的点将相应地调整它们的位置。 衰减   编辑时，您可以通过单击标题中的 衰减 图标或按 Shift-O 来获取饼图菜单来更改曲线轮廓。 物体模式   比例编辑通常在 编辑模式 中使用，但也可以在 对象模式

在线工具推荐：三维数字孪生场景工具 - GLTF/GLB在线编辑器 - Three.js AI自动纹理化开发 - YOLO 虚幻合成数据生成器 - 3D模型在线转换 -  3D模型预览图生成服务 吸附 参考模式:物体模式、编辑模式、姿态模式 标题栏:吸附 快捷键:Shift-Tab   捕捉可让您轻松地将对象和网格元素与其他元素对齐。它可以通过单击3D视口标题中的磁铁图标来切换，也可以通过按住 Ctrl 来暂时切换。 吸附到 参考模式:物体模式、编辑模式、姿态模式 标题栏:吸附 ‣ 吸附基准点 快捷键:Shift-Ctrl-Tab 确定所选内容将贴靠到的目标。 增量   与栅格点对齐。 在正交视图中，捕捉增量会根据缩放级别而变化。 注意   默认情况下，此选项不会捕捉到在视口中显示的网格，而是具有从所选内容的原始位置开始的相同分辨率的虚拟网格。 换句话说，

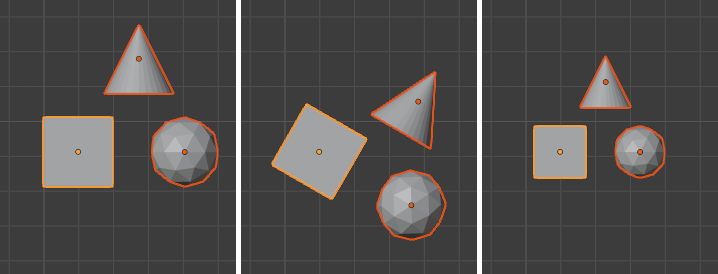

推荐：将NSDT场景编辑器加入你的3D工具链 3D工具集：NSDT简石数字孪生 活动元素 参考模式:物体模式和编辑模式 标题栏: 轴心点（Pivot Point) ‣ 活动元素(Active Element） 快捷键:Period 将数据透视点放置在活动元素处，该元素是最近选择的元素。 在物体模式   在对象模式下，旋转和缩放围绕活动对象的原点发生，该对象是具有比其他元素更亮轮廓的元素。   枢轴点的效果如下图所示，其中活动对象（立方体）保持在相同位置，而其他对象移动。 在编辑模式   在 "编辑" 模式下，旋转和缩放围绕活动元素的中心点发生，活动元素是具有白色轮廓的元素。这个中心点保持在相同的位置，而周围的一切都转变了。   下图示出活动顶点、边缘和面周围的旋转。每次，有源元件都会旋转到位，而其他元件则围绕其 "环绕轨道" 旋转。在顶点的情况下，活动顶点根本不会改变，因为顶点本身只是一个没有旋转概念的点。 由3D建模学习工作室 翻译整理，转载请注明出处！ 上一篇：Blender基础教程：

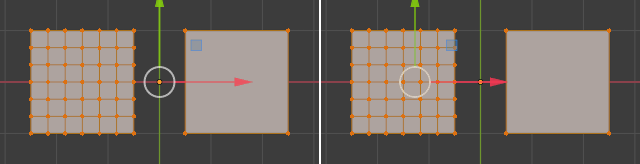

推荐：将NSDT场景编辑器加入你的3D工具链 3D工具集：NSDT简石数字孪生 质心点 参考模式:物体模式和编辑模式 标题栏: 轴心点（Pivot Point) ‣ 质心点(Median Point） 快捷键:Period 将枢轴点置于选定项的平均输出位置。 在物体模式   在 "对象" 模式下，中值点是所选对象的 原点 的平均出位置不考虑对象的形状和大小。   原点可以自由选择，甚至可以位于对象的几何体之外，因此中位点并不总是您所期望的。 在编辑模式   在 "编辑" 模式下，中位点是所选顶点的平均出位置。这意味着枢轴点将移向具有最密几何形状的区域。   在下面的示例中，如果两个立方体具有相同数量的顶点，则枢轴点完全位于中间，但如果一个立方体被细分，则枢轴点严重倾向于侧面--即使两个立方体仍然具有相同的大小。 由3D建模学习工作室 翻译整理，转载请注明出处！ 上一篇：Blender基础教程：3D 视图 \装配器 \轴心点\ 各自的原点 (mvrlink.com)

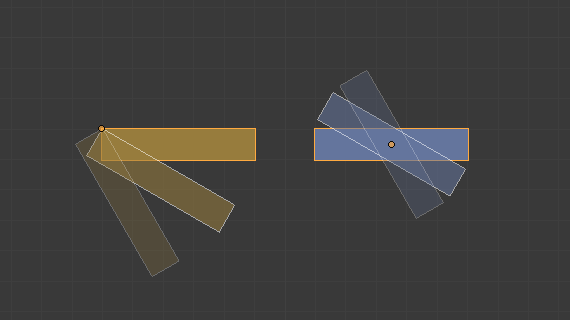

推荐：将NSDT场景编辑器加入你的3D工具链 3D工具集：NSDT简石数字孪生 各自的原点 参考模式:物体模式和编辑模式 标题栏:轴心点（Pivot Point) ‣ 各自的原点(Individual Origins） 快捷键:Period 当其他数据透视点模式围绕一个点转换整个选择时，单个原点围绕自身转换每个项目。 在物体模式   每个对象都会围绕其 原点 进行转换，这是一个可以自由选择的点，而不必位于中心。在下面的示例中，橙色矩形在角落中。 以下图片将个人原点与 质心点 进行比较。 在编辑模式 每个选定元素都围绕其自身的中心点进行转换。 当您转换相邻的面或边时，它们将被视为单个元素（即它们不会断开连接）。 由3D建模学习工作室 翻译整理，转载请注明出处！ 上一篇：Blender基础教程：3D 视图 \装配器\ 轴心点\ 3D游标 (mvrlink.com) 下一篇：Blender基础教程：3D 视图

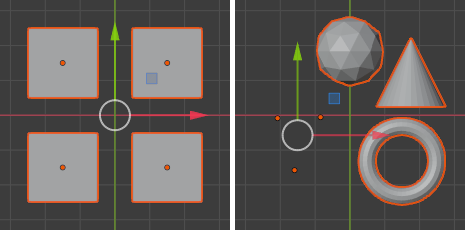

推荐：将NSDT场景编辑器加入你的3D工具链 3D工具集：NSDT简石数字孪生 边界框中心 参考模式: 物体模式和编辑模式标题栏: 轴心点（Pivot Point) ‣ 边界框中心(Bounding Box Center）快捷键:Period   在此模式下，枢轴点位于边界框的中心，该框尽可能紧密地包裹在选择范围周围，同时仍与世界轴对齐。 在物体模式   枢轴点成为选定对象的原点 周围边界框 的中心，而不是其几何形状。   这意味着，如果选择了单个对象，则数据透视点与对象的 原点 相同，后者可以自定义，而不必位于中心。在下面的示例中，橙色矩形在角落中。   如果选择了多个对象，则数据透视点将成为围绕其原点的虚拟框的中心。   下图显示边界框中心和 质心点 之间的区别。后者计算原点的平均位置，这意味着枢轴点向对象最多的区域移动。 在编辑模式 枢轴点成为选定网格元素周围边界框的中心。 中位点可能再次产生不同的结果。 由3D建模学习工作室 翻译整理，转载请注明出处！ 上一篇：Blender基础教程：3D视图装配器

推荐：将NSDT场景编辑器加入你的3D工具链 3D工具集：NSDT简石数字孪生 变换方向 参考模式: 物体模式和编辑模式面板: 物体（Object) ‣ 变换(Transform) ‣ 对齐到变换坐标系(Align to Transform Orientation）快捷键:Comma   转换方向 确定 对象辅助图标的方向 。更改此方向可以使您更容易在您想要的方向上执行转换。 可以使用3D视口标题中的选择器更改变换方向：   在使用 axis locking 执行基于热键的转换时，也可以临时更改方向。例如，如果您首先按 G 开始移动对象，然后 X 锁定到方向的X轴，最后按 X 第二次，您将获得锁定到其他方向：本地方向（如果以前是全局方向） ，否则全局方向。 除了内置方向之外，您还可以定义自己的方向（请参阅下面的 自定义方向 ）。 坐标系全局的   将转换轴与世界空间对齐。世界轴由视口右上角的 导航控件

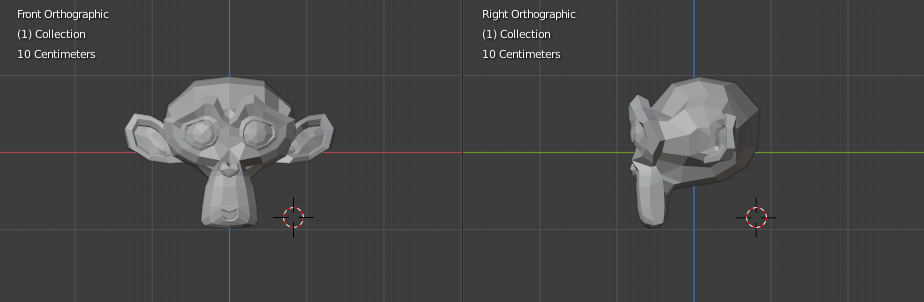

在线工具推荐：三维数字孪生场景工具 - GLTF/GLB在线编辑器 - Three.js AI自动纹理化开发 - YOLO 虚幻合成数据生成器 - 3D模型在线转换 -  3D模型预览图生成服务 3D游标   3D游标是空间中同时具有位置和旋转的点。它有多种用途。例如，它定义了新添加的对象的放置位置，也可以用于手动定位和定向变换控件（请参阅 数据透视点 和 变换方向 ）。一些工具（如 弯曲 也使用游标。 放置   有几种设置3D游标位置的方法。 用鼠标直接放置 参考模式: 物体模式、编辑模式、姿态模式工具: 光标快捷键:Shift-RMB   游标工具提供了最大的灵活性。只需在工具栏中选择它，然后单击场景中的一个点 LMB 即可将3D游标放置在那里。在工具设置中，您可以选择其方向：默认情况下，它与视图方向相匹配，但您也可以使其与几何体的表面法线或 变换方向
