变换方向

参考模式:

物体模式和编辑模式面板:

物体（Object) ‣ 变换(Transform) ‣ 对齐到变换坐标系(Align to Transform Orientation）快捷键:Comma

  转换方向 确定 对象辅助图标的方向 。更改此方向可以使您更容易在您想要的方向上执行转换。

可以使用3D视口标题中的选择器更改变换方向：

  在使用 axis locking 执行基于热键的转换时，也可以临时更改方向。例如，如果您首先按 G 开始移动对象，然后 X 锁定到方向的X轴，最后按 X 第二次，您将获得锁定到其他方向：本地方向（如果以前是全局方向） ，否则全局方向。

除了内置方向之外，您还可以定义自己的方向（请参阅下面的 自定义方向 ）。

坐标系全局的

  将转换轴与世界空间对齐。世界轴由视口右上角的 导航控件 以及 网格楼层 显示。本地

  将转换轴与活动对象的方向对齐。

法线

  在编辑模式下，定向变换轴，使小控件的 Z 轴与所选元素的平均 法线 相匹配。

在对象模式下，这等效于 本地 方向。

万向节

  定向变换轴以可视化对象的 旋转模式 的工作。这对于欧拉模式特别有用，其中对象一次旋转一个轴：旋转轴不垂直于彼此，甚至可能重叠，这种现象称为 万向节锁 ，使动画复杂化。

视图

  将变换轴与视图对齐（这意味着它们会随着您的 环绕轨道 而变化）：

• X: 左/右
• Y: 上/下
• Z: 屏幕前/后

光标

将转换轴与 3D游标 对齐。

示例

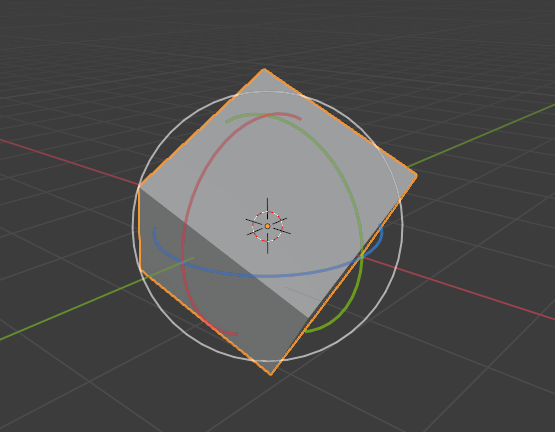

带有在多个变换坐标系上处于活动状态的旋转gizmo的立方体。

自定义坐标系

参考模式:

物体模式和编辑模式面板:

  物体（Object) ‣ 变换(Transform) ‣ 对齐到变换坐标系(Align to Transform Orientation）

  您可以使用对象或网格元素定义自定义变换方向。从对象定义的自定义方向使用该对象的 本地 方向，而从网格元素（顶点、边缘、面）定义的自定义方向使用这些元素的平均 正常 方向。

  变换方向 面板位于 3D 视口的标题中，可用于选择、添加、移除和重命名变换方向。

  这些方向的默认名称派生自所选内容。如果它是一个对象，它将采用该对象的名称，如果它是一个边缘，它将被标记为 "边缘" ，依此类推。

创建坐标系

  要创建自定义方向，请选择一个对象或网格元素，然后单击 变换方向 面板中的 "+" 按钮。

  创建方向后， "创建方向" 调整上一步操作 面板会立即提供一些选项：

名称

  用于命名新坐标系的文本字段。

使用视图

  新坐标系将与视图空间对齐。

创建后使用

  用于命名新坐标系的文本字段。

覆盖上一个

  如果为新方向指定了现有名称，则会在其名称中添加一个后缀以避免覆盖现有方向，除非选中了 覆盖上一个 ，在这种情况下，它将被覆盖。

删除坐标系

  要删除自定义方向，只需选择它，然后单击×按钮即可。

由3D建模学习工作室 翻译整理，转载请注明出处！
