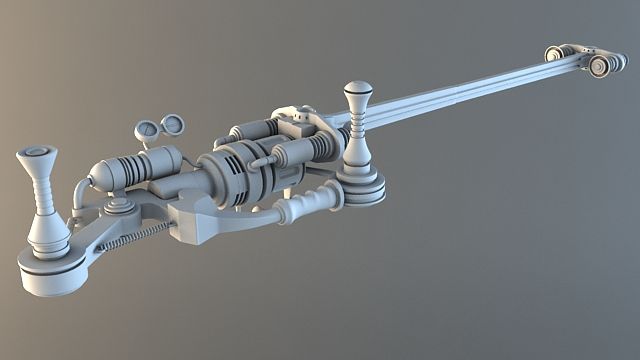

在 3ds Max 中创建蒸汽朋克灵感光剑-第 2 部分

在今天的帖子中，我们正在完成Stefan Surmabojov令人敬畏的蒸汽朋克灵感Light Saber的工作。与第一部分一样，您将使用多种不同的建模技术来创建其余部分，从久经考验的多边形建模技术到样条工作。跳跃后完成它！

ygtu

• 16 min read
在 3ds Max 中创建蒸汽朋克灵感光剑-第 2 部分

推荐：使用NSDT场景编辑器助你快速搭建可二次开发的3D应用场景

续自第 1 部分

步骤 78

创建一个具有 18 条边的新圆柱并将其转换为可编辑多边形，然后添加 10 个水平环，如图所示。

步骤 1 图像

步骤 79

每隔一个循环多边形，然后应用具有负高度值的斜面，以将其推入曲面。然后在末端多边形应用另一个斜面，但这次是零高度。

步骤 1 图像

步骤 80

在顶部多边形上，我们再应用斜面 3 次，然后应用一次具有负高度的拉伸，直到得到这样的结果。

步骤 1 图像

步骤 81

在底部多边形上，我们应用斜面两次。第二个斜面需要具有零高度，然后如图所示拉伸一次。

步骤 1 图像

步骤 82

通过执行一个内陷、一个拉伸、另一个嵌入和一个最终拉伸来继续塑造工件。

步骤 1 图像

步骤 83

应用具有零高度的斜面、一个拉伸、一个内陷和另一个拉伸，如图所示。

步骤 1 图像

步骤 84

再次应用高度为零的斜面，然后再次插入并拉伸 3 次。

步骤 1 图像

步骤 85

继续处理一个插图、斜面和另一个插图。

步骤 1 图像

步骤 86

选择中间多边形循环并应用一次拉伸，然后选择 3 个侧多边形（下面突出显示）并再应用拉伸 4 次，直到得到此值。

步骤 1 图像

步骤 87

现在创建一个新的圆柱体，其高度与我们刚刚拉伸的多边形的高度相同。在圆柱体的顶部多边形上应用“内陷”、“拉伸”、“插入”，然后再次应用“拉伸”。

步骤 1 图像

步骤 88

继续应用高度为零的斜面，然后拉伸 3 次并嵌入。

步骤 1 图像

步骤 89

在圆柱体的底部多边形上，我们做同样的事情。但这一次，只应用拉伸和嵌入两次。第三次它需要是斜角，然后是插图。

步骤 1 图像

步骤 90

使用“附加”合并这两个元素，然后使用“桥梁”工具将面连接在一起。

步骤 1 图像

步骤 91

在下面选择的多边形上，我们应用拉伸两次，然后移动顶点，直到得到一个直角。

步骤 1 图像

步骤 92

现在选择边上的多边形并对其应用拉伸，如图所示。

步骤 1 图像

步骤 93

在远侧的多边形上，应用拉伸两次，然后再拉伸 3 次，直到得到这样的结果。您还需要稍微移动顶点以获得所需的形状。

步骤 1 图像

步骤 94

在另一侧的 3 个多边形上，我们再应用 Extrude 3 次，然后通过再次移动顶点，创建与此类似的形状。

步骤 1 图像

步骤 95

创建一个具有 8 个边的新 Tube 对象，然后使用 Attach 将其与前一个元素组合在一起。之后，我们在前一个元素上创建 2 个新的边缘循环，因此循环之间的空间与管的高度相同。

步骤 1 图像

步骤 96

使用 Bridge，我们将两个元素上的多边形连接起来，使它们成为一块几何图形。之后添加循环，如下所示。

步骤 1 图像

步骤 97

在这里重复相同的步骤。创建另一个管（等）并添加循环，如图所示。

步骤 1 图像

步骤 98

最后，如图所示在所有边上应用倒角。

步骤 1 图像

步骤 99

创建一个具有 16 个边的新管子并如图所示放置它。最后，将拉伸应用于两个边多边形，并移动顶点以创建元素的基础。

步骤 1 图像

步骤 100

如图所示添加循环，并使用 Attach 将元素组合在一起。

步骤 1 图像

步骤 101

使用快捷键 Alt+Q，我们进入隔离模式，以便仅查看我们选择的元素，然后添加一条新边，如图所示。

步骤 1 图像

步骤 102

使用“连接”连接两个折点，然后删除内部零件上的多边形。

步骤 1 图像

步骤 103

使用“边框”选取两个孔，然后使用“桥”连接它们。之后添加新的边环，如图所示。

步骤 1 图像

步骤 104

在底部的多边形（下面突出显示）上，我们应用了一个低量的插图。

步骤 1 图像

步骤 105

现在使用与创建后手柄相同的技术（步骤 78-84）。创建此新元素。

步骤 1 图像

步骤 106

底部应如下所示。

步骤 1 图像

步骤 107

接下来，创建一个长度为：2、宽度为4和高度为1的框，并将其转换为可编辑的多边形。

步骤 1 图像

步骤 108

在前面的两个多边形应用拉伸两次，然后移动顶点以创建圆形。

步骤 1 图像

步骤 109

在背面多边形上，应用拉伸两次，然后对其进行如下所示的形状。

步骤 1 图像

步骤 110

在侧面多边形应用拉伸 3 次并移动顶点，直到获得这样的形状。

步骤 1 图像

步骤 111

如图所示添加新边，并使用连接连接所选折点。

步骤 1 图像

步骤 112

在这 7 个选定的多边形上，应用 3 次拉伸，每次拉伸后在 Z 轴上缩放它们。

步骤 1 图像

步骤 113

现在，如图所示，在每个边附近添加两个环。

步骤 1 图像

步骤 114

添加 4 个垂直循环，然后添加 2 个水平边缘，如图所示。

步骤 1 图像

步骤 115

正如我们之前所做的那样，创建一个管子并将其连接到元素。然后添加循环，如图所示。

步骤 1 图像

步骤 116

添加更多边，如图所示。

步骤 1 图像

步骤 117

创建一个具有 20 条边的圆柱体并将其转换为可编辑的多边形。在圆柱体的侧面，添加 4 个环（靠近两端）并在 Z 轴上缩放它们。最后，在 Z 轴和 Y 轴上缩放端点多边形。

步骤 1 图像

步骤 118

选择多边形循环，缩放它们并上移它们，如图所示。

步骤 1 图像

步骤 119

在后端多边形上应用高度为零的斜面，然后应用拉伸。再次使用零高度斜面并再次挤压。

步骤 1 图像

步骤 120

继续应用插图，然后在 Z 轴上缩放多边形。应用另一个拉伸，最后删除多边形。

步骤 1 图像

步骤 121

在前端多边形上应用斜角两次，再次拉伸，然后使用负轮廓和插图量应用斜面两次。

步骤 1 图像

步骤 122

现在应用一个斜面、一个插图和另一个斜面，如图所示。

步骤 1 图像

步骤 123

使用“附加”，合并两个元素并将 Bridge 应用于所选多边形。

步骤 1 图像

步骤 124

最后，如图所示，在大多数循环上应用倒角。

步骤 1 图像

步骤 125

接下来，创建一个具有 12 个边的新胶囊对象，并将其转换为可编辑多边形。之后，删除后部并使用 Cap 关闭孔，然后在新多边形上应用高度为零的斜角，然后将其拉伸。

步骤 1 图像

步骤 126

继续应用“内嵌”，然后拉伸 3 次。之后，再次插入和拉伸。

步骤 1 图像

步骤 127

再次应用内嵌和拉伸。之后，以零高度应用斜面 4 次，并在每个斜角后拉伸。

步骤 1 图像

步骤 128

现在应用两次斜面，以获得形状的圆形末端。然后插入，拉伸，嵌入，然后再次以负高度拉伸。最后删除孔内的多边形。

步骤 1 图像

步骤 129

接下来创建一个 Box 并添加循环，如图所示，然后删除背面和正面多边形。

步骤 1 图像

步骤 130

正如我们在上一步中所做的那样，创建一条具有 8 条边的线并选中“在视口中启用”选项。然后使用附加，将其与框合并并删除两端的多边形。

步骤 1 图像

步骤 131

选择元素后，使用 Alt+Q 快捷方式切换到隔离模式。然后创建一条具有 6 条边的新线并将其转换为可编辑多边形，最后删除两端的多边形。

步骤 1 图像

步骤 132

使用“附加”，将所有元素组合在一起并添加 3 条新边，如图所示。

步骤 1 图像

步骤 133

将插图应用于新多边形，然后删除它们。然后在孔上应用一个桥。

步骤 1 图像

步骤 134

现在在元素的底部（我们创建最后一行的地方），我们需要添加 2 条新边，如图所示。

步骤 1 图像

步骤 135

删除刚创建的边之间的多边形，然后使用“桥梁”工具将线与孔连接起来。之后应用倒角，如图所示。

步骤 1 图像

步骤 136

选择每个元素上彼此面对的两个多边形，然后使用附加将它们连接起来。

步骤 1 图像

步骤 137

添加新循环，如图所示。

步骤 1 图像

步骤 138

现在选择面向框的 3 个多边形（下面突出显示）并删除它们。

步骤 1 图像

步骤 139

最后，使用桥关闭孔，并应用涡轮平滑修改器，迭代次数设置为 2。

步骤 1 图像

步骤 140

创建另一个胶囊（就像前一个一样）并应用涡轮平滑 - 迭代：1。

步骤 1 图像

步骤 141

接下来，创建一个螺旋（使用螺旋样条）并选中“在视口中启用”。同时检查 径向 选项并将边设置为 12，厚度为 14-16。

步骤 1 图像

步骤 142

在螺旋的端环上，应用倒角，最后应用平滑。

步骤 1 图像

步骤 143

在另一侧再创建一个螺旋，如图所示。

步骤 1 图像

步骤 144

创建一个具有 12 个边的圆柱体，并在顶部多边形上应用“内嵌”，然后使用负“高度”值拉伸它。再次插入和拉伸，但这次具有正高度。

步骤 1 图像

步骤 145

在底部多边形上应用一个插图、一个拉伸体和另一个插图。

步骤 1 图像

步骤 146

在每个边上应用倒角，然后在外部添加 6 个环，如图所示。

步骤 1 图像

步骤 147

创建一个框，在两侧多边形上应用拉伸，然后在 Z 轴和 Y 轴上缩放它们。

步骤 1 图像

步骤 148

在边缘应用倒角，最后应用涡轮平滑修改器，进行 1 次迭代。

步骤 1 图像

步骤 149

创建另一个 Box 并添加边循环，如图所示。删除底部的多边形并应用涡轮平滑 - 迭代次数：1。

步骤 1 图像

步骤 150/h3>

现在，从“层次结构”菜单中，选择“仅影响透视”，然后将 X、Y 和 Z 轴的值从圆柱体复制到框中。之后，使用 旋转 工具制作和定位盒子的 11 份副本。

步骤 1 图像

步骤 151

将元素旋转 35 度，然后复制它并将其再旋转 20 度。

步骤 1 图像

步骤 152

使用“附加”将两个元素组合在一起。然后使用桥梁工具，连接彼此面对的面。

步骤 1 图像

步骤 153

像以前一样创建一条线并将其连接到圆柱体。然后使用Attach，将所选元素连接在一起，如下图所示。

步骤 1 图像

步骤 154

使用桥连接多边形。

步骤 1 图像

步骤 155

再创建一条线并将其转换为可编辑多边形，然后删除我们不需要的循环。仅将环留在需要的地方以形成圆形。最后再添加 2 个彼此靠近的循环，如图所示。

步骤 1 图像

步骤 156

在我们刚刚添加的循环之间的多边形上，应用具有负高度的拉伸。然后在底部多边形上，应用拉伸。最后，对所有边应用倒角。

步骤 1 图像

步骤 157

如图所示复制并定位元素，并应用涡轮平滑修饰符 - 迭代次数：1。

步骤 1 图像

步骤 158

创建另一条线并将其转换为可编辑多边形。删除端点上的多边形，并在所选多边形上应用具有负高度的拉伸。

步骤 1 图像

步骤 159

在边缘应用倒角，然后添加涡轮平滑 - 迭代次数：2。

步骤 1 图像

步骤 160

转到后手柄（步骤 80）并创建一个半径与手柄中的孔相同的圆柱体。删除圆柱体的底部多边形，然后在顶部多边形上，再次应用内陷、斜面和内陷。最后在边缘应用倒角，然后在涡轮平滑上应用 - 迭代次数：2。

步骤 1 图像
