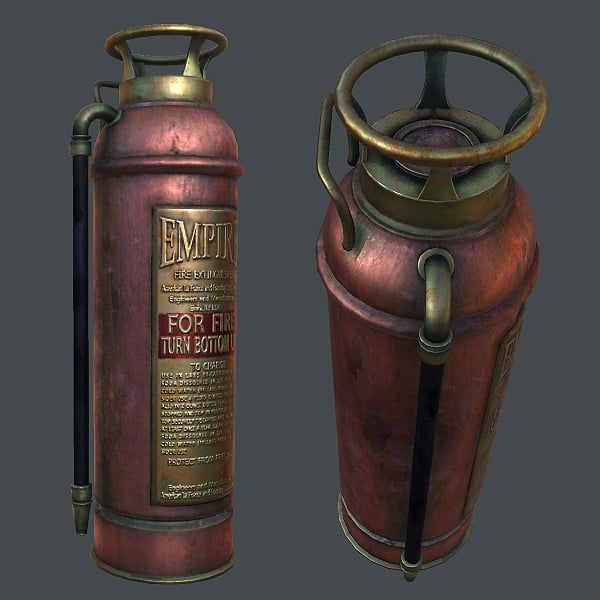

使用 3DS Max 创建游戏道具灭火器：第 4 部分

在本教程中，我们将学习如何烘焙普通和AO （环境光遮蔽）来自高分辨率模型的地图。在下一代 游戏，法线和AO贴图是管道中非常重要的一部分，我们 必须在纹理之前生成这些贴图，因为纹理 过程取决于它。 因此，让我们学习如何使用 3ds Max 烘焙法线和 AO 贴图。

ygtu

• 12 min read
使用 3DS Max 创建游戏道具灭火器：第 4 部分
推荐：NSDT场景编辑器助你快速搭建可二次开发的3D应用场景

1. 准备

步骤 1

正确放置高分辨率和低分辨率网格是最重要的 东西。 在这里，我们从排列一些图层开始，因为它总是 最好使用正确的命名约定和图层。

你可以看到 我将高分辨率网格放置在Hi_Mesh层中，将低分辨率网格放置在LO_Mesh层中。完成后，将两个网格放置在同一个位置，使它们彼此完美重叠。您可以使用对齐工具获得最佳拟合效果。

步骤 2

网格的平滑组应根据网格的展开方式分开。有两种方法可以为对象指定平滑组。 第一种方法是手动选择要平滑的多边形，然后选择不同的多边形 平滑组编号。

第二种方法是使用好的脚本 为此。我更喜欢 Textools 脚本。这是一个免费的 下载，易于使用且非常有用的脚本。你可以下载它 从这里。

它也很容易安装。只需将其拖放到3ds Max界面上即可 ，然后在出现提示时选择快速安装。安装后，您将看到一个浮动工具栏，就像 如下所示。

步骤 3

选择低分辨率模型后，转到 UV 外壳中的工具>平滑组。

这会自动将多个修饰符应用于对象，如 下图。折叠所有修改器，或将网格转换为可编辑多边形。

步骤 4

有时您可能会遇到正常和AO（环境光遮蔽）问题 贴图（如果您有重叠的 UV 面）。所以你应该总是移动任何 UV 框中的重叠部件。

大多数时候，我为此使用绝对相对类型 Ins。选择重叠部分后，在 U 或 V 框中输入值 -1 或 1，然后按 Enter 键。选定的未包裹面将被移出 UV 框。

您也可以在 Tex Tools 脚本的帮助下完成相同的任务。这非常简单快捷。首先单击“打开UV编辑器”选项。

您将在UV编辑器窗口的顶部获得几个新工具。只需单击“移位重叠”按钮，所有重叠的部分都将移出UV框。

之后，通过右键单击 UVW 修改器并选择 全部折叠.

2. 渲染到纹理设置

步骤 1

现在按 0（零）键，或转到渲染>渲染到纹理...

步骤 2

这将打开“渲染到纹理”对话框。

步骤 3

首先，我们需要定义输出路径或文件夹，以便生成 地图可以存储在那里。在这里，我创建了一个名为灭火器的新文件夹。

步骤 4

现在选择低分辨率网格并单击拾取... 选择。

步骤 5

在这里选择高分辨率网格，或“目标”网格，它将投影到低分辨率网格上。

3. 调整投影设置

步骤 1

添加目标网格后，您将看到现在在低分辨率网格上应用了一个投影修改器，并在网格周围应用了一个蓝色线框。这被称为笼子。

步骤 2

接下来，单击“笼子”推出选项卡将其展开。

步骤 3

单击重置按钮，因此保持架将被重置并牢固地施加到网格上。

步骤 4

您可以看到笼子现在牢固地缠绕在网格上，因此请启用着色和点对点选项。启用“着色”选项时，笼子将变为人脸显示模式。

步骤 5

看看这个！这不是低分辨率网格，但笼子有 变成了面孔，因为我们打开了着色显示选项。但是你可以 通过关闭着色模式再次将其转回线框模式。

推送是一个 该选项将有助于用保持架覆盖高分辨率网格。你 可以手动编辑笼子的顶点，也可以增加或 使用“推量”和“百分比”选项减小笼子的整体大小。

注意：低分辨率网格和高分辨率网格应配合在一起，保持架不应与高或高分辨率网格相交 低分辨率网格。它应该始终比网格大一点。为了最好的 结果，使网格尽可能靠近。

4. 渲染设置

步骤 1

正确设置笼体后，返回“渲染到纹理”窗口。

在这里，您将看到填充选项。 这取决于UV接缝之间的像素间隙。我们需要一些 接缝外的烘焙地图上的额外像素，因为它们保护 压缩或 MIP 映射期间的接缝。

对于 3 地图，我更喜欢使用 6 到 2048 的填充值，尽管它可能因引擎而异，具体取决于压缩和规格。按照下图所示的相同映射坐标设置，然后单击“添加”按钮。

步骤 2

这将打开“添加纹理元素”窗口。在这里你可以 选择所需的元素，如正常、环境光遮蔽、阴影等。

我 更喜欢使用“光照贴图”选项进行环境光遮蔽，因此我选择了“法线贴图”和“光照贴图”元素。做出选择后，单击“添加元素”按钮。

步骤 3

您可以看到这两个地图已添加到输出表中。现在单击“文件名和类型”按钮。

步骤 4

让我们定义正确的文件名和类型。您可以看到文件名是 网格名称和元素类型的组合。将文件类型设置为 。TGA，然后单击“保存”按钮。

步骤 5

将打开一个确认窗口。在这里选择32位选项，然后单击确定。

步骤 6

让我们返回到“渲染到纹理”对话框，然后在“目标贴图”插槽中选择“环境颜色”选项。

步骤 7

现在逐个选择这两个元素并定义地图大小。（我将为两者选择 2048x2048。要定义地图大小，请先选择 照明地图 然后点击 2048x2048 选项。

步骤 8

选择“法线贴图”后，在“目标贴图”插槽中选择“凹凸”。单击 2048x2048 并启用 输出到正常凹凸 选项。

步骤 9

现在是时候为场景添加照明了。因此，单击“创建”面板中的“灯光”选项卡。

步骤 10

使用下拉菜单选择标准光源选项，而不是光度学选项。

步骤 11

将天窗添加到场景中。

步骤 12

让我们回到“渲染到纹理”窗口，然后单击“选项...”按钮。

步骤 13

这将打开投影选项窗口。单击“光线未命中颜色”复选框。光线未遂颜色的默认 RGB 值为 255，0，0。我们必须将其更改为 127、127、255，因为这是法线贴图的基本颜色。

步骤 14

现在单击全局超级采样器，设置...选项。

步骤 15

在这里，我们可以设置地图的质量。我们必须调整全局超级采样和滤波器以获得更好的抗锯齿。

步骤 16

启用全局超级采样器选项，然后从列表中选择哈默斯利。然后选择 米切尔-内特拉瓦利 作为过滤器。

有许多用于抗锯齿的过滤器，但我更喜欢 Mitchell-Netravali（用于平滑结果）和 Catmull Rom（用于像素的清晰排列）。

对于全球超级采样，有两个主要的采样器 - 自适应Halton和Hammersly。两者都在 X 轴和 Y 轴上有 4 到 40 个样本，但在质量和输出时间方面存在很大差异。

自适应 Halton 的质量不如 Hammersly，但渲染速度更快，所以我更喜欢自适应 Halton。但是，如果您想要高质量的烘焙，请选择哈默斯利。

步骤 17

接下来单击高级照明选项卡。

步骤 18

选择 光线追踪器 下拉菜单中的选项。

步骤 19

现在让我们调整样本。对于标准输出，该值可以 是 250-300，为了获得高质量的输出，500-600 个样本就可以了。后 设置样本，单击 X 按钮关闭窗口。

步骤 20

现在是时候烘焙地图了。在“渲染到纹理”框中，转到“烘焙材质”卷展栏，然后单击“渲染”。

结论

这是最终渲染的结果。

附加说明：如果法线和环境贴图无法正常工作或在渲染后显示一些伪影，则可能是以下原因：

  1. 平滑组未根据 UV 贴图接缝正确设置。
  2. 高分辨率和低分辨率网格未正确对齐。
  3. 您为投影选择了错误的网格。
  4. 笼子与投影网格重叠或相交。
  5. UV盒内有一些重叠的元素。
  6. 您可能选错了紫外线通道。
  7. 网格法线被翻转。
  8. 您尚未为 AO（光照贴图）添加天空光照。
  9. 如果光照贴图看起来平坦，则应选中 光追踪器 选项。
  10. 您选择了不正确的地图或元素进行烘焙。

建议：

  1. 始终为对象使用正确的名称，以便您可以确保选择的内容是正确的。
  2. 烘焙较小尺寸的地图进行测试，一旦确定结果正确，就将其放大。
  3. 首先烘焙法线贴图，而不使用天窗和光线追踪器选项，因为渲染需要花费大量时间。
  4. 您有时可以在 Photoshop 中绘制出伪影。所以总是 依靠Photoshop进行一些后期制作工作，不要犹豫 来使用它。
  5. 如果您发现一次又一次地收到相同的错误，请尝试将网格导出为 .OBJ，然后重新导入它并重试。
