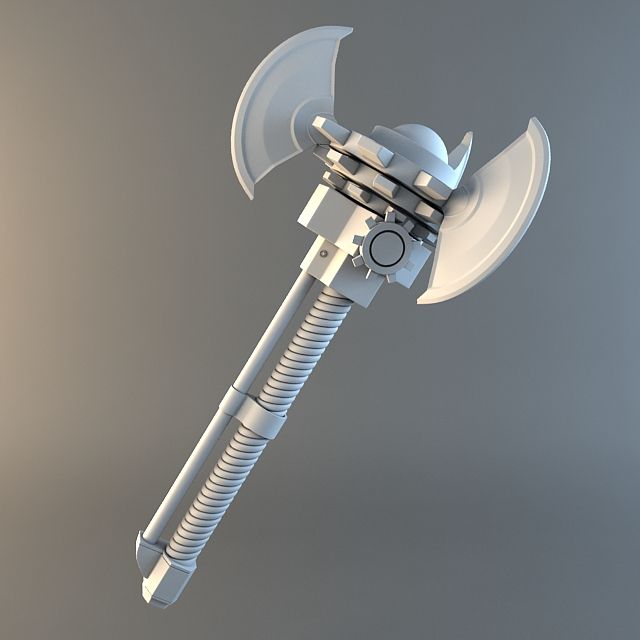

3Ds Max建模图文教程：创建炫酷的游戏风格战斧模型

推荐：使用NSDT场景编辑器助你快速搭建可二次编辑的3D应用场景

步骤 1

首先，我们创建一个具有 18 条边和 40 个高度段的圆柱体，并通过右键单击并选择转换为转换为可编辑多边形>将其转换为可编辑多边形。之后，选择如下所示的边缘环。

步骤 2

在“修改器”面板中的“编辑几何图形”卷展栏下。选中边约束选项并将边旋转 25 度。

步骤 3

选择图片中显示的多边形并将其向外拉伸。

步骤 4

在上一步中拉伸的环之间选择多边形环，并以相同的高度向外拉伸它们。

步骤 5

现在删除圆柱体的顶部和底部多边形，因此我们在顶部和底部都有孔。之后添加一个涡轮平滑修饰符并将迭代设置为 2。

步骤 6

创建一个新框并将其转换为可编辑多边形（右键单击>转换为>转换为可编辑多边形。选择前多边形并将其拉伸出来，然后在 X 轴上缩放它，如下所示。

步骤 7

添加两个新的边缘环，如图所示。

步骤 8

向外拉伸侧多边形，并在中心添加另一个边环，如下所示。

步骤 9

如图所示调整顶点以在侧面创建一个角度。选择底部多边形并将其插入，然后将其向下拉伸。结果应如下图所示。

步骤 10

在顶部添加两个新的边缘环，在形状底部再添加两个边环。

步骤 11

选择我们刚刚创建的循环之间的多边形，然后向内拉伸它们。

步骤 12

在下图所示的每个位置添加两个循环，捏合值为 70。

步骤 13

在下面显示的位置添加更多捏合值为 70 的垂直环，这样我们以后添加 Turbosmooth 时可以避免网格中的错误。

步骤 14

我们只需要在中心保留一个环，以便在平滑形状时将其设置为椭圆形。因此，我们将在顶部和底部再添加两个循环，滑动值为 90 和 -90。

步骤 15

现在添加一个涡轮平滑并将迭代设置为 2。

步骤 16

创建一个具有 60 条边的新圆柱体，并如图所示放置它。

步骤 17

接下来创建两个管子并将内半径设置为与我们的圆柱半径相同。然后从“编辑几何”菜单中将其中一个管子转换为可编辑多边形，并使用“连接”将两个管子连接在一起。然后选择每个管子上彼此面对的三个多边形，然后从编辑多边形菜单中选择桥。如果有什么问题，比如扭曲等。您可以使用“桥”菜单中的“扭曲”选项修复它。

步骤 18

接下来添加新的边环，如图所示。

步骤 19

添加一个涡轮平滑修饰符并将迭代设置为 2，并将元素放置在两个圆柱体的中心。

步骤 20

创建新框并将其转换为可编辑多边形。之后添加两个边环并拉伸多边形，如图所示。然后调整顶点，使形状如下所示。

步骤 21

如图所示添加更多循环，以便在我们添加涡轮平滑后有一个漂亮的形状。

步骤 22

删除顶部面，因为它们将不可见。并添加一个迭代设置为 2 的涡轮平滑，并将其放在我们的圆柱体顶部。

步骤 23

创建另一个新圆柱体并单击“自动网格”选项，以便在与其下方曲面相同的平面上创建圆柱体。将其转换为可编辑多边形，并使用相同的值将其内嵌六次。

步骤 24

如图所示，向内拉伸多边形的环。并使用移动工具将中心面向内移动一点。

步骤 25

选取显示的边环，并使用较低的值（“编辑边>倒角”）对其进行倒角。选择中心多边形并再次插入。然后删除我们将看不到的后多边形。

步骤 26

再次添加涡轮平滑修饰符并将迭代设置为 2。

步骤 27

创建一个新框，将其转换为可编辑多边形，并向外拉伸四个边多边形。然后按图片所示缩小两侧（不更改高度）。

步骤 28

现在使用以下设置使用连接：段 2，捏合 90。如图所示添加新的边缘环，以便在添加涡轮平滑时获得漂亮的角落。

步骤 29

添加迭代设置为 2 的涡轮平滑，并如图所示放置该框。

步骤 30

创建另一个具有 18 条边的新圆柱体。将其转换为可编辑多边形，选择顶部和底部多边形，然后插入它们。

步骤 31

再次使用较低值插入顶部多边形，然后再次使用较高值插入。

步骤 32

选择并拉伸多边形，如下图所示。

步骤 33

选择底部多边形，将其向下拉伸，然后将其删除（因为我们不会在最终模型中看到它）。

步骤 34

我们将使用低值的倒角，并将连接边缘段设置为 2，以便在平滑元素时获得漂亮的形状。

步骤 35

添加迭代次数设置为 2 的涡轮平滑并创建一个新框。将该框转换为可编辑多边形并添加一个新循环，如图所示。

步骤 36

将前多边形缩小一点，并在每侧添加 2 个新的边环 - 线段设置为 2，捏合 80。

步骤 37

添加涡轮平滑修饰符 - 迭代 2。然后转到“层次结构”面板>“调整枢轴>仅影响枢轴”，并复制圆柱体的 X、Y、Z 值并将它们粘贴到框元素上。接下来转到“工具”菜单并选择“阵列...

在“数组”对话框中，转到“旋转总计”并单击“旋转”旁边的>图标，然后在“轴度”框中键入360。在“数组尺寸”>“计数”下，在 9D 字段中键入 1 并点击确定。然后选择元素并对其进行分组（“组”菜单>“组”。最后旋转元素并将它们放置在正确的位置，如图所示。

步骤 38

制作轮子的三个副本并如图所示放置它们。放大每个，使结果如下所示。

步骤 39

删除顶部轮的顶部多边形。使用 Shift+拖动和 Shift+缩放，插入和拉伸边缘以创建如下所示的形状。

步骤 40

向边缘添加倒角，然后添加涡轮平滑修改器 - 迭代设置为 2。

步骤 41

制作一个具有 60 个段的新球体，其直径将与轮子中孔的大小相匹配。

步骤 42

创建一个具有 18 条边的新圆柱体，将其转换为可编辑多边形并插入前后多边形。

步骤 43

删除正面和背面的中心多边形以及大多数其他多边形。所以我们只剩下图片中显示的多边形。同时调整顶点以匹配显示的形状。

步骤 44

如图所示，再添加三个边缘环。

步骤 45

再次调整顶点，然后使用 shift + 拖动在中间创建多边形。然后再次调整顶点，以获得与显示的形状相似的形状。

步骤 46

再次使用 Shift + 拖动添加另外两个段，如图所示。

步骤 47

在中心再添加一个线段并不断调整顶点，直到得到这个结果。

步骤 48

由于缺乏细节，请删除整个背面。选择前面多边形，然后使用斜面工具在所选多边形上创建下面显示的详细信息。应调整外边缘，使刀片上的边缘形状相似。

步骤 49

选择边框边缘并使用 shift + 拖动将其移动到后面，以创建靠近前边缘的边缘。再次重复 Shift + 拖动，然后在“编辑几何图形”卷展栏下选择 - 创建平面以拉直后边缘。

步骤 50

使用“连接”添加新的边环，将“线段”设置为 2，“捏合”设置为 80（在下图所示的位置）。

步骤 51

然后添加附加边环，如下所示，使用“连接”、“段”设置为 1，“滑动”设置为 80，底部的“-80”。

步骤 52

最后添加一个对称修饰符，然后添加一个具有 2 次迭代的涡轮平滑修饰符。

步骤 53

将刀片元素放置在头部应位于的位置，然后转到“层次结构”面板>“仅影响枢轴”，并将顶部球体的 X、Y 和 Z 参数复制到我们刚刚创建的刀片元素。使用阵列工具（或 Shift+Rotate）再制作两个副本，因此结果如下所示。这将完成模型！
