Effect 语法

如果希望在引擎中实现自定义的着色效果, 需要书写自定义 Effect.
Cocos Effect 是一种基于 YAML 和 GLSL 的单源码嵌入式领域特定语言 (single-source embedded domain-specific language),
YAML 部分声明流程控制清单, GLSL 部分声明实际的 shader 片段,这两部分内容上相互补充, 共同构成了一个完整的渲染流程描述。
我们推荐使用 VSCode,搜索安装 Cocos Effect 插件,来方便地编辑任何 effect 文件。

注意:这篇文档的目标受众是项目组中的 TA 或图形向的程序,如果你是有具体定制 shader 需求的美术,请联系项目 TA 或程序,把这篇文档丢给他~!

语法框架

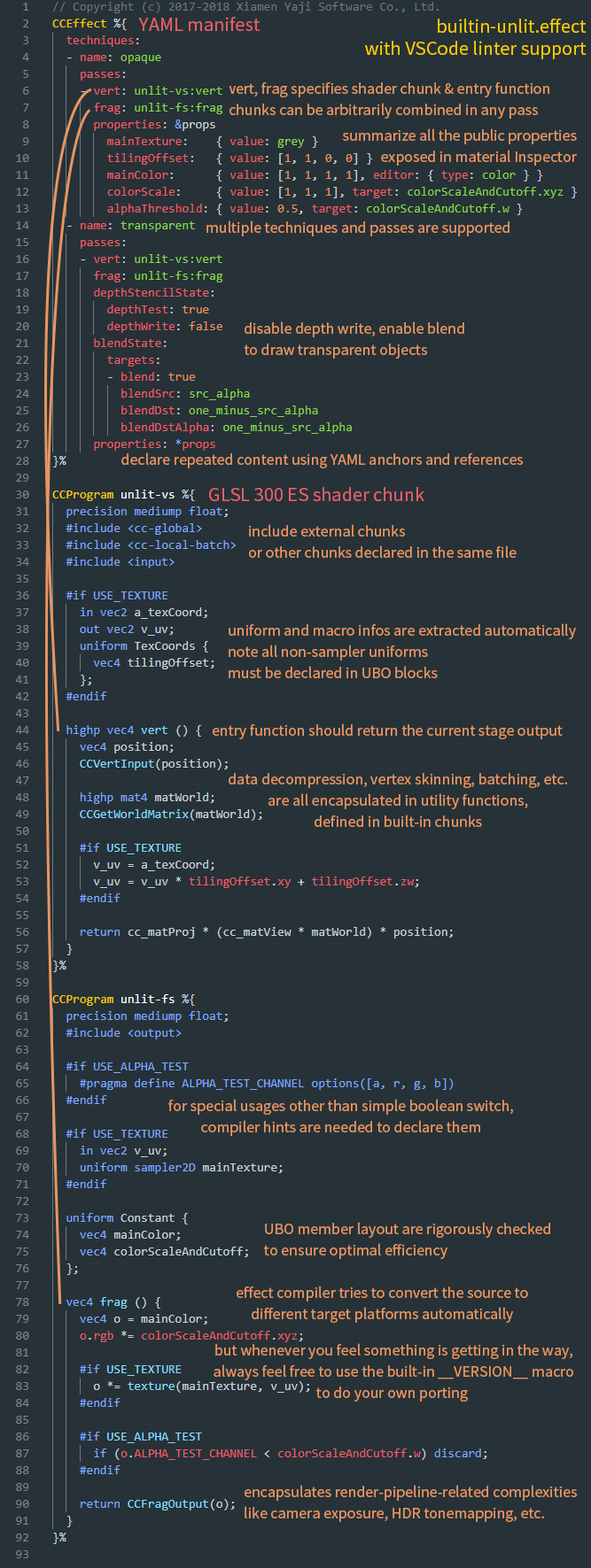

以 builtin-unlit.effect 为例, 这个 Effect 文件的内容大致是这样:

effect

关于 effect 名称

在运行时可以通过 effect name 获取或使用 effect 资源:

const effect = cc.EffectAsset.get('builtin-unlit'); // this is the EffectAsset resource instance
const mat = new cc.Material();
mat.initialize({ effectName: 'builtin-standard' }); // now `mat` is a valid standard material

而 effect name 是基于 effect 文件名和所在路径两个信息自动生成的,路径部分固定为基于 assets/effects 目录的相对路径,文件名不包括扩展名。
因为编辑器内置 effect 资源全部位于 Internal DB 的 assets/effects 目录下,因而引用时没有路径部分。
在材质面板的 effect 下拉列表中可以看到所有当前可用的 effect name。

关于 YAML

YAML 是一门面向数据序列化的,对人类书写十分友好的语言,但它引入了一些独特的语法来表示不同类型的数据,
对于不熟悉这门语言的开发者可能会有一点门槛,我们在 这里 快速总结了一下最常用的一些语法和语言特性,有需要可以参考。

Pass 中可配置的参数

每个 Pass 只有两个必填参数:vert 和 frag 声明了当前 pass 使用的 shader, 格式为 片段名:入口函数名
这个名字可以是本文件中声明的 shader 片段名, 也可以是引擎提供的标准头文件。 片段中不应出现 main 函数入口, 在 effect 编译期会插入 wrapper,将指定入口函数的返回值赋值给当前 shader 的输出(gl_Position 或最终的输出颜色)。
所有其他其他可选参数及默认值见 完整列表。

Shader 片段

Shader 片段在语法上基于 GLSL 300 ES,在资源加载时有相应的预处理编译流程。

这一节会介绍所有的 “领域特定” 扩展语法,更多实际使用示例,可参考编辑器内提供的 builtin effect。

在标准 GLSL 语法上,我们引入了一些非常自然的 C 风格语法扩展:

Include 机制

类似 C/C++ 的头文件 include 机制, 你可以在任意 shader 代码(CCProgram 块或独立的头文件)中这样引入其他代码片段:

#include <cc-global>
#include "../headers/my-shading-algorithm.chunk"

相关规则和注意事项:

  • 头文件默认扩展名为 .chunk,包含时可省略;尖括号和双引号没有区别;
  • 在编译期的头文件展开过程中,每个头文件保证只会被展开一次,所以书写时不必担心,每个模块都可以(也应该)包含自己依赖的头文件,即使这中间有重复;
  • 更进一步地,所有不参与运行时实际计算流程的函数声明也都会在编译期就被剔除,所以可以放心包含各类工具函数;
  • 头文件引用可以指定基于当前文件目录的相对路径(以下统称"相对路径"),也可以指定基于 assets/chunks 目录的相对路径(以下统称"项目绝对路径"),两个位置如都有同名文件,后者优先;
  • 引用编辑器其他 DB 的头文件(Internal 或各类插件 DB 等)只能指定项目绝对路径,多个 DB 此路径下有相同文件时,优先级:用户项目 DB > 插件 DB > Internal DB;
  • 编辑器内置头文件资源就在 internal DB 的 assets/chunks 目录下, 所以可以不加目录,直接引用,主要包括一些常用的工具函数, 和标准光照模型等。
  • 所有在同一个 effect 文件中声明的 CCProgram 代码块都可以相互引用。

预处理宏定义

目前 Effect 系统的设计倾向于在游戏项目运行时可以方便地利用 shader 中的各类预处理宏, 而减少 runtime branching。
编辑器会在加载资源时收集所有在 shader 中出现的 defines, 然后引擎在运行时动态地将需要的声明加入 shader 内容。
所以要使用这些预处理宏, 只需要如上面的截图例子中一样, 在 shader 中直接进行逻辑判断即可。
所有的 define 都会被序列化到 inspector 上, 供使用者调整。
几点相关的注意事项:

  • 为尽可能多地在编译期做类型检查,目前的策略是直接将所有自定义宏置为 true (或根据 Macro Tags 指定的默认值)再交给后端尝试检查;所以如果设计上某些宏之间存在互斥关系(不可能同时为 true)的话,应统一使用一个通过 tag 声明的宏来处理;
  • 运行时会显式定义所有 shader 中出现的自定义宏(默认定义为 0),所以除 GLSL 语言内置宏外(GL_ 开头的 extension 等),请不要使用 #ifdef#if defined 这样的形式做判断,执行结果会始终为 true;
  • 运行时会对宏定义组合计算 hash,目前的计算机制在宏定义组合数 2^32 以内(一个 int 的范围)相对高效,对应到 shader 中相当于 32 个 boolean 开关,请尽量不要超出此限制,定义过多运行时可调整的宏定义,影响运行效率;

Macro Tags

虽然我们会尝试自动识别所有出现在预处理分支逻辑中 (#if) 的宏定义,但有时实际使用方式要比简单的布尔开关更复杂一些,如:

// macro defined within certain numerical 'range'
#if LAYERS == 4
  // ...
#elif LAYERS == 5
  // ...
#endif
// multiple discrete 'options'
float metallic = texture(pbrMap, uv).METALLIC_SOURCE;

针对这类有固定取值范围,或固定选项的宏定义,需要选择一个合适的 tag 显式声明:

TagTag 参数默认值说明
range一个长度为 2 的数组,
首元素为最小值,末元素为最大值
[0, 3]针对连续数字类型的宏定义,显式指定它的取值范围,
范围应当控制到最小,有利于运行时的 shader 管理
options一个任意长度的数组,
每个元素都是一个可能的取值
如未显式声明则不会定义任何宏针对有清晰选项的宏定义,
显式指定它的可用选项

比如下面这样的声明:

#pragma define LAYERS range([4, 5])
#pragma define METALLIC_SOURCE options([r, g, b, a])

一个是名为 LAYERS 的宏定义,它在运行时可能的取值范围为 [4, 5];
另一个是名为 METALLIC_SOURCE 的宏定义,它在运行时可能的取值为 'r', 'g', 'b', 'a' 四种。

注意:语法中每个 tag 只有一个参数,这个参数可以直接用 YAML 语法去指定。

Functional Macros

由于 WebGL1 不原生支持,我们将函数式宏定义提供为 effect 编译期的功能,输出的 shader 中就已经将此类宏定义展开。
这非常适用于 inline 一些简单的工具函数,或需要大量重复定义的相似代码。事实上,内置头文件中不少工具函数都是函数式宏定义:

#define CCDecode(position) \
  position = vec4(a_position, 1.0)
#define CCVertInput(position) \
  CCDecode(position);         \
  #if CC_USE_SKINNING         \
    CCSkin(position);         \
  #endif                      \
  #pragma // empty pragma trick to get rid of trailing semicolons at effect compile time

但与 C/C++ 的宏定义系统相同,这套机制不会对宏定义的卫生情况做任何处理,
由不卫生的宏展开而带来的问题需要开发者自行处理,因此我们推荐,并也确保所有内置头文件中,谨慎定义含有局部变量的预处理宏:

// please do be careful with unhygienic macros like this
#define INCI(i) do { int a=0; ++i; } while(0)
// when invoking
int a = 4, b = 8;
INCI(b); // correct, b would be 9 after this
INCI(a); // wrong! a would still be 4

Vertex Input

为对接骨骼动画与数据解压流程,我们提供了 CCVertInput 工具函数,对所有 3D 模型使用的 shader,可直接在 vs 开始时类似这样写:

#include <input>
vec4 vert () {
  vec3 position;
  CCVertInput(position);
  // ... do your thing with `position` (models space, after skinning)
}

如果还需需要法线等信息,可直接使用 standard 版本:

#include <input-standard>
vec4 vert () {
  StandardVertInput In;
  CCVertInput(In);
  // ... now use `In.position`, etc.
}

这会返回模型空间的顶点位置(position)、法线(normal)和切空间(tangent)信息,并对骨骼动画模型做完蒙皮计算。
注意引用头文件后,不要在 shader 内重复声明这些 attributes(a_position 等)。
对于其他顶点数据(如 uv 等)还是正常声明 attributes 直接使用。

另外如果需要对接引擎动态合批和 instancing 流程,需要包含 cc-local-batch 头文件,通过 CCGetWorldMatrix 工具函数获取世界矩阵:

// unlit version (when normal is not needed)
mat4 matWorld;
CCGetWorldMatrix(matWorld);
// standard version
mat4 matWorld, matWorldIT;
CCGetWorldMatrixFull(matWorld, matWorldIT);

关于更多 shader 内置 uniform,可以参考 完整列表。

Fragment Ouput

为对接引擎渲染管线,我们提供了 CCFragOutput 工具函数,对所有无光照 shader,可直接在 fs 返回时类似这样写:

#include <output>
vec4 frag () {
  vec4 o = vec4(0.0);
  // ... do the computation
  return CCFragOutput(o);
}

这样中间的颜色计算就不必区分当前渲染管线是否为 HDR 流程等。
如需要包含光照计算,可结合标准着色函数 CCStandardShading 一起构成 surface shader 流程:

#include <shading-standard>
#include <output-standard>
void surf (out StandardSurface s) {
  // fill in your data here
}
vec4 frag () {
  StandardSurface s; surf(s);
  vec4 color = CCStandardShading(s);
  return CCFragOutput(color);
}

在此框架下可方便地实现自己的 surface 输入,或其他 shading 算法;

注意:CCFragOutput 函数一般还是不需要自己实现,它只起与渲染管线对接的作用,且对于这种含有光照计算的输出,因计算结果已经在 HDR 范围,应包含 output-standard 而非 output 头文件。

自定义 Instanced 属性

通过 instancing 动态合批的功能十分灵活,在默认的流程上,用户可以加入更多 instanced 属性,这里介绍如何在 shader 中引入新的属性:

所有相关处理代码都需要依赖统一的宏定义 USE_INSTANCING

#if USE_INSTANCING // when instancing is enabled
  #pragma format(RGBA8) // normalized unsigned byte
  in vec4 a_instanced_color;
#endif

几点注意:

  • 这里可以使用编译器提示 format 指定此属性的具体数据格式,参数为引擎 GFXFormat 的任意枚举名,如未声明则默认为 32 位 float 类型;
  • 所有 instanced 属性都是 VS 的输入 attribute,所以如果需要在 FS 中使用,需要在 VS 中自行传递;
  • 记得确保代码在所有分支都能正常执行,无论 USE_INSTANCING 启用与否;

在运行时所有属性都会默认初始化为 0,脚本中设置接口为:

const comp = node.getComponent(MeshRenderer);
comp.setInstancedAttribute('a_instanced_color', [100, 150, 200, 255]); // should match the specified format
注意:在每次重建 PSO 时(一般对应更换新材质时)所有属性值都会重置,需要重新设置。

WebGL 1 fallback 支持

由于 WebGL 1 仅支持 GLSL 100 标准语法, 在 effect 编译期会提供 300 es 转 100 的 fallback shader, 用户基本不需关心这层变化。
但注意目前的自动 fallback 只支持一些基本的格式转换,如果使用了 300 es 独有的 shader 函数(texelFetch、textureGrad 等)或 extension,
我们推荐根据 __VERSION__ 宏定义判断 shader 版本,自行实现更稳定精确的 fallback:

#if __VERSION__ < 300
#ifdef GL_EXT_shader_texture_lod
  vec4 color = textureCubeLodEXT(envmap, R, roughness);
#else
  vec4 color = textureCube(envmap, R);
#endif
#else
  vec4 color = textureLod(envmap, R, roughness);
#endif

在 effect 编译期我们会尝试解析所有已经为常量的宏控制流,将实际内容做剔除或拆分到不同版本的 shader 输出中。

关于 UBO 内存布局

首先结论是,我们规定在 shader 中所有非 sampler 的 uniform 都应以 block 形式声明,且对于所有 UBO:

  • 不应出现 vec3 成员;
  • 对数组类型成员,每个元素 size 不能小于 vec4;
  • 不允许任何会引入 padding 的成员声明顺序。

这些规则都会在 effect 编译期做对应检查,以导入错误(implicit padding 相关)的形式提醒修改。

这可能听起来有些过分严格,但背后有非常务实的考量:
首先,UBO 是渲染管线内要做到高效数据复用的唯一基本单位,离散声明已不是一个选项;
其次,WebGL2 的 UBO 只支持 std140 布局,它遵守一套比较原始的 padding 规则:3

  • 所有 vec3 成员都会补齐至 vec4:
uniform ControversialType {
vec3 v3_1; // offset 0, length 16 [IMPLICIT PADDING!]
}; // total of 16 bytes
  • 任意长度小于 vec4 类型的数组和结构体,都会逐元素补齐至 vec4:
uniform ProblematicArrays {
float f4_1[4]; // offset 0, stride 16, length 64 [IMPLICIT PADDING!]
}; // total of 64 bytes

所有成员在 UBO 内的实际偏移都会按自身所占字节数对齐4

uniform IncorrectUBOOrder {
float f1_1; // offset 0, length 4 (aligned to 4 bytes)
vec2 v2; // offset 8, length 8 (aligned to 8 bytes) [IMPLICIT PADDING!]
float f1_2; // offset 16, length 4 (aligned to 4 bytes)
}; // total of 32 bytes*
uniform CorrectUBOOrder {
float f1_1; // offset 0, length 4 (aligned to 4 bytes)
float f1_2; // offset 4, length 4 (aligned to 4 bytes)
vec2 v2; // offset 8, length 8 (aligned to 8 bytes)
}; // total of 16 bytes

这意味着大量的空间浪费,且某些设备的驱动实现也并不完全符合此标准5,因此我们目前选择限制这部分功能的使用,以帮助排除一部分非常隐晦的运行时问题。

注意:再次提醒,uniform 的类型与 inspector 的显示和运行时参数赋值时的程序接口可以不直接对应,通过 property target 机制,可以独立编辑任意 uniform 具体的分量。

[1] 不包含粒子、sprite、后效等不基于 mesh 执行渲染的 shader
[2] 注意 WebGL 1.0 平台下不支持整型 attributes,如项目需要发布到此平台,应使用默认浮点类型
[3] OpenGL 4.5, Section 7.6.2.2, page 137
[4] 注意在示例代码中,UBO IncorrectUBOOrder 的总长度为 32 字节,实际上这个数据到今天也依然是平台相关的,看起来是由于 GLSL 标准的疏忽,更多相关讨论可以参考这里
[5] Interface Block - OpenGL Wiki#Memory_layout)
