天空盒

游戏中的天空盒是一个包裹整个场景的立方体,可以很好地渲染并展示整个场景环境,在基于 PBR 的工作流中天空盒也可以贡献非常重要的 IBL 环境光照。

开启天空盒

层级管理器 中选中场景根节点,然后在 属性检查器Skybox 组件中勾选 Enabled 属性即可开启天空盒。

Enable SkyBox

Skybox 组件属性如下:

属性说明
Enabled勾选该项即可开启天空盒
Env Lighting Type环境光类型,请参考下文 漫反射照明 获取更多参考
UseHDR若勾选该项则开启 HDR(高动态范围),若不勾选该项,则使用 LDR(低动态范围)。详情请参考下文 切换 HDR/LDR 模式 部分的内容。
Envmap天空盒的环境贴图,TextureCube 类型,具体设置方法可参考下文介绍。
当该属性为空时,天空盒默认使用和显示的是像素贴图
Reflection Convolution点击bake按钮后会生成一张低分辨率的环境贴图并且会对此图进行卷积计算,卷积图用于环境反射
Reflection Map自动生成的用于环境反射的卷积图,不支持手动编辑。渲染效果参考下文 烘焙反射卷积图 部分的内容。
DiffuseMap自动生成的用于高级漫反射的卷积图,不支持手动编辑。
该选项只在 Env Lighting Type  DIFFUSEMAP_WITH_REFLECTION 时生效
Reflection Convolution反射卷积,详情请参考下方 反射卷积 部分
SkyboxMaterial为天空盒添加自定义的材质。请参考下方 天空盒材质 部分

设置天空盒的环境贴图

开启天空盒之后还需要设置天空盒的环境贴图,用于在场景中产生环境光照。将贴图资源拖拽到 Skybox 组件的 Envmap 属性框中,或者点击 Envmap 属性框后面的箭头按钮选择所需的贴图资源即可。若不设置,则天空盒默认使用和显示的是像素贴图。

envmap

天空盒的环境贴图资源支持:

TextureCube 类型的单张贴图,可在 Creator 中设置。

  • Cube Cross 图片
  • PNG 或 HDR 格式的图片
  1. 图片文件形式的 CubeMap(立方体贴图)
  2. 在 Creator 中手动创建的由六张 texture 类型的贴图组合而成的 CubeMap

通过设置 TextureCube 类型的贴图资源

  1. 导入贴图资源,直接将图片资源拖拽到 资源管理器 面板即可。

选中导入的贴图资源,在右侧的 属性检查器 面板中将 Type 属性设置为 texture cube,然后点击右上角的绿色打钩按钮保存设置。

设置为 TextureCube

层级管理器 中选中 Scene,然后将设置好的图片资源拖拽到 属性检查器skybox 组件的 Envmap 属性框中:

设置天空盒的环境贴图

这样子就设置完成了,开发者可以直接在 场景编辑器 中看到设置后的天空盒的环境贴图。若贴图没有正确显示,需要检查 SkyIllum 参数 的值是否太低,或者 修改 Camera 的 Clear Flag

使用引擎内置的资源

资源管理器 -> internal 目录下,引擎提供了部分内置的 TextureCube 资源,开发者也可以根据上述步骤按需使用。

builtin skybox

SkyIllum 参数

层级管理器 中选中场景根节点,然后在 属性检查器ambient 组件中即可看到 SkyIllum 参数,默认值为 20000。

若 SkyIllum 参数值设置 太低 可能会导致天空盒的环境贴图无法在 场景编辑器 中正确显示。一般情况下:

  • 当 SkyIllum 参数值小于 300 时,天空盒的环境贴图便无法正常显示。
  • 当 SkyIllum 参数值为 5000 时,效果相当于月夜的光照强度。

修改 Camera 的 Clear Flag

场景编辑器 中天空盒的环境贴图已经可以正确显示,但是在项目运行之后仍然没有生效,此时就需要修改 Camera 组件的 ClearFlag 属性为 SKYBOX

skybox-camera

制作 CubeMap(立方体贴图)

可在 Creator 中手动通过六张普通贴图生成一张立方体贴图,操作步骤如下:

资源管理器 中将准备好的六张贴图资源全部选中,然后在 属性检查器 中将这些贴图资源的 Type 属性批量设置为 texture,并点击右上角的绿色打钩按钮。

cubeMap-texture-type

新建 CubeMap 资源。在 资源管理器 中选中要存放 CubeMap 的文件夹,点击左上角的 + 按钮,然后选择 CubeMap 即可。或者也可以右键点击要存放 CubeMap 的文件夹,选择 新建 -> CubeMap

create CubeMap

将刚才设置为 texture 类型的 6 张贴图拖拽到 CubeMap 对应的属性框中,完成后点击右上方的绿色打钩按钮,这样就完成了一张 CubeMap。

Set CubeMap
注意
  1. CubeMap 中未设置贴图的属性框将使用默认资源进行填充。
  2. CubeMap 中的 6 个属性框 不要使用同一张贴图,否则会导致某些平台无法正常显示。

漫反射照明

Creator 支持以下三种方式的环境漫反射照明,可以在 Env Lighting Type 属性的下拉列表中进行选择。

type

其类型与描述如下所示:

类型描述
HEMISPHERE_DIFFUSE半球漫反射
AUTOGEN_HEMISPHERE_DIFFUSE_WITH_REFLECTION半球漫反射和环境反射
DIFFUSEMAP_WITH_REFLECTION漫反射卷积图和环境反射

半球漫反射:当 Env Lighting Type 属性为 HEMISPHERE_DIFFUSE 时,使用半球光漫反射。该方式由 Ambient 组件中的 SkyLightingColorGroundLightingColor 属性控制,渲染性能更高,但是细节度不够,照明方向性差。可手动调节,但可能会和环境贴图变得不统一。在此模式下,IBL 将不可用,环境贴图对反射不起作用。

ambient-diffuse

半球漫反射和环境反射:当 Env Lighting Type 属性为 AUTOGEN_HEMISPHERE_DIFFUSE_WITH_REFLECTION 时,该方式可以通过 Ambient 组件中的 SkyLightingColorGroundLightingColor 属性控制漫反射。同时也会表达环境贴图所产生的镜面反射效果。

autogen-hemisphere

漫反射卷积图和环境反射:当 Env Lighting Type 属性为 DIFFUSEMAP_WITH_REFLECTION 时,使用卷积图漫反射。该方式是高级漫反射,可以正确表达环境贴图产生的漫反射照明,有较好的照明方向性和细节。但和 AUTOGEN_HEMISPHERE_DIFFUSE_WITH_REFLECTION 不同的是漫反射是由自动生成的卷积图来表达,不允许编辑。

apply-diffuseMap

通过下面的 GIF 图可以更明显地看到 AUTOGEN_HEMISPHERE_DIFFUSE_WITH_REFLECTIONDIFFUSEMAP_WITH_REFLECTION 的对比,在 Env Lighting TypeDIFFUSEMAP_WITH_REFLECTION 的情况下背光面较暗,突出了整体的层次感,明暗对比细节也有较大的提升。

Compare
注意:当更换 Envmap 属性中的环境贴图时,Creator 会自动计算对应的环境光照信息,以及漫反射光照(仅支持图片文件形式的 CubeMap,不包括手动制作的 CubeMap)

切换 HDR/LDR 模式

Skybox 组件中的 UseHDR 选项用于切换 HDR/LDR 模式,当勾选时使用 HDR 模式。

use-hdr
  • HDR(High Dynamic Range):高动态范围,配合 光源的光度学强度相机的曝光参数 可以实现更真实的明暗对比层次。若使用该模式,则所有的光源(包括平行光、点光源、聚光灯等)强度会变成光度学物理单位,环境光立方体贴图应使用 HDR 格式的图片 以提供高动态范围的数据源。
  • LDR(Low Dynamic Range):低动态范围。若使用该模式,则 光源强度会变成无单位,不再与光度学和相机曝光有任何联系。此模式适用于希望无任何色染的体现原贴图颜色的情景,环境光立方体贴图可使用 PNG 等格式的图片

天空盒材质

material

天空盒材质默认使用的着色器是 资源管理器 -> internal/pipeline/skybox.effect,如想自定义材质,可参考 新建材质 创建新的材质并选择 自定义着色器:

cusom skybox material

反射卷积

使用 GGX BRDF 光照模型对环境贴图生成预卷积的反射结果,在生成时会考虑粗糙度的影响,并将最终的结果按照粗糙度顺序存储在 Mipmap 中(粗糙度从 0 到 1,粗糙度为 0 时, Mipmap 等级为 0)。

由于该算法考虑了粗糙度对环境反射的影响(即随着粗糙度增加,环境反射更模糊),因此使 PBR 材质产生更加逼真的反射效果。

烘焙反射卷积图

属性检查器 内点击

bake

按钮则可以进行反射卷积贴图的烘焙工作。在生成完成之后,也可以选择点击

remove

按钮进行删除。

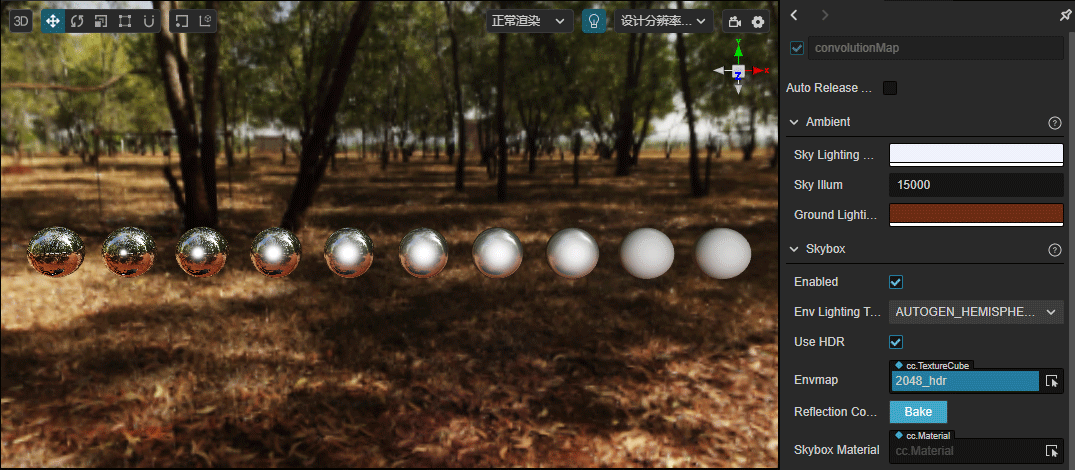

生成的环境反射卷积图会填充到 TextureCube 的 mipmaps,在 Shader 中根据材质粗糙度采样对应层级的 mipmap,从而提供更加真实的 IBL 效果,通过下面的 GIF 图可以明显看到对比效果。

Compare
