Mask(遮罩)组件参考

Mask 用于规定子节点可渲染的范围,默认带有 Mask 组件的节点会使用该节点的约束框(也就是 属性检查器 中 Node 组件的 ContentSize 规定的范围)创建一个矩形渲染遮罩,该节点的所有子节点都会依据这个遮罩进行裁剪,遮罩范围外的将不会渲染。

mask

点击 属性检查器 下面的 添加组件 按钮,然后从 UI 中选择 Mask,即可添加 Mask 组件到节点上。注意该组件不能添加到有其他渲染组件(如 SpriteLabel 等)的节点上。

遮罩的组件接口请参考 Mask API。

关于使用可以参考范例 Mask(GitHub | Gitee)。

添加 Mask 组件后,会自动添加 Graphics 组件,请不要删除该组件。在 Type 为 SPRITE_STENCIL 时,Mask 组件会添加 Sprite 组件,该 Sprite 组件会为模板提供形状,同理请勿删除。

Mask 属性

属性功能说明
Type遮罩类型。包括 RECTELLIPSEGRAPHICS_STENCILSPRITE_STENCIL 四种类型。
Segments椭圆遮罩的曲线细分数,只在遮罩类型设为 ELLIPSE 时生效
Inverted反向遮罩

Type

RECT 矩形遮罩

mask

ELLIPSE 椭圆遮罩

mask

可以在运行时通过代码设置:

const mask = this.getComponent(Mask);
mask.type = Mask.Type.ELLIPSE;
mask.segments = 32;

GRAPHICS_STENCIL 自定义图形遮罩

mask

可以在运行时通过代码设置:

const g = this.mask.node.getComponent(Graphics);
//const g = this.mask.graphics;
g.lineWidth = 10;
g.fillColor.fromHEX('#ff0000');
g.moveTo(-40, 0);
g.lineTo(0, -80);
g.lineTo(40, 0);
g.lineTo(0, 80);
g.close();
g.stroke();
g.fill();

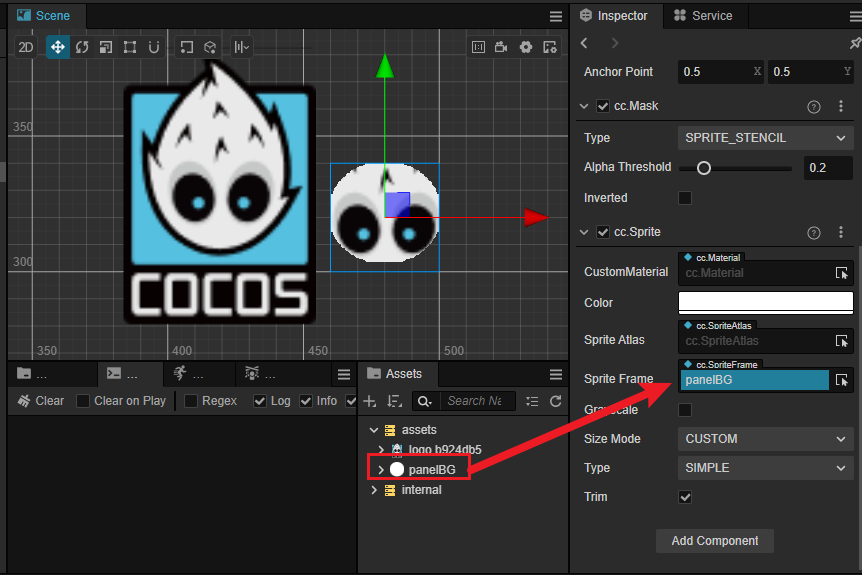

SPRITE_STENCIL 自定义图片遮罩

mask

可以在运行时通过代码设置:

const mask = this.getComponent(Mask);
mask.type = Mask.Type.SPRITE_STENCIL;
const sprite = this.getComponent(Sprite);
sprite.spriteFrame = this.stencilSprite;
mask.alphaThreshold = 0.1;

注意

  1. 节点添加了 Mask 组件之后,所有在该节点下的子节点,在渲染的时候都会受 Mask 影响。
  2. GRAPHICS_STENCIL 类型在这里没有做任何引擎需要的事,只是放开了对 graphics 操控,用户可以使用 mask 组件里的 graphics 属性来绘制自定义图形,但是节点的点击事件还是根据节点的尺寸来计算。
  3. SPRITE_STENCIL 类型默认需要一个图片资源,如果没有设置的话,相当于没有遮罩。
