了解 3DS MAX 3D摄像机跟踪设置:第 4 部分

了解 3DS MAX 3D摄像机跟踪设置:第 4 部分
推荐:NSDT场景编辑器助你快速搭建可二次开发的3D应用场景

1. 项目设置

步骤 1

打开“后效”。

打开后效果
打开后效果

步骤 2

转到合成>新合成以创建新合成。 将“宽度”和“高度”值分别设置为 1280720。将帧速率设置为 25将持续时间设置为 12 秒。单击确定

作曲 新作曲
作曲>新作曲

步骤 3

我提供了实景镜头,可以在 教程的附件。

转到文件>导入>要导入的文件 图像序列。或者,按 Ctrl-I 键。随着 所选图像序列的第一个图像,打开 JPEG 序列选项。单击“打开”。

文件导入文件
文件>导入>文件

步骤 4

选择图像序列后,将其拖放到合成中。 您将在合成视图中看到素材。

组成
组成

2. 相机 跟踪后效果

步骤 1

选择图像序列图层后,转到动画>轨迹 相机

动画跟踪摄像机
动画>跟踪摄像机

步骤 2

3D摄像机跟踪系统开始分析镜头。它分析 素材分两步完成,因此可能需要一些时间才能完成。

分析素材
分析素材

步骤 3

几秒钟后,分析过程结束。现在你可以看到几个 跟踪场景中的点。

分析已完成
分析已完成

步骤 4

这些跟踪点将有助于生成虚拟3D 平面/空和相机。您需要选择多个点,如 下图。

跟踪点
跟踪点

步骤 5

选择指示的点后,双击鼠标并 选择创建空和相机

创建空和相机
创建空和相机

步骤 6

您将在时间轴中获得一个空图层3D 摄像机。此空层是 占位符并坚持素材并跟随相机。

零图层和 3D 相机
零图层和 3D 相机

3. 导出 相机数据到 3ds Max

步骤 1

AE3D 是将摄像机数据从 After Effects 导出到 3ds Max 的绝佳脚本。该脚本已随 教程。复制脚本并将其粘贴到 After Effects“脚本”文件夹中。

AE3D
AE3D

步骤 2

重启后效。再次打开相同的构图。跟 选择空对象和 3D 相机图层,转到文件>脚本> AE3D_Export.jsx.

文件脚本AE3D_Exportjsx
文件 > 脚本 > AE3D_Export.jsx

步骤 3

AE3D窗口中,选择3ds Max选项,将文件名设置为相机 tracker.ms,然后单击导出。 它将3ds Max脚本文件保存在桌面上。

相机跟踪器
相机 tracker.ms

4. 创建 3ds Max 中的场景

步骤 1

打开 3ds Max

打开 3ds Max
打开 3ds Max

步骤 2

转到 MAXScript > 运行脚本

MAXScript 运行脚本
MAXScript > 运行脚本

步骤 3

选择从 After Effects 导出的摄像机 track.ms 脚本。单击“打开”。

相机轨迹
相机 track.ms

步骤 4

你会得到一个3D相机和一个假人在场景中。在透视视图中, 按 C 键查看相机视图。

相机视图
相机视图

步骤 5

现在相机是颠倒的。您需要更正 相机的坐标。选择相机和假人后,将它们组合在一起。

将相机和虚拟组合
将相机和虚拟组合

步骤 6

分组后,跳入左侧视口。选择旋转工具 并将其旋转到右侧。你的目标应该是把假人放在 网格线。

旋转工具
旋转工具

步骤 7

跳入相机视图。按 Alt-B 键打开视口 配置窗口。打开“使用文件”和“为背景设置动画”选项。单击文件

视口配置
视口配置

步骤 8

选择图像,打开序列选项,然后单击打开

序列选项
序列选项

步骤 9

转 在相机中的显示安全帧选项 视图。或者,按 Shift-F 键。

显示安全框架

步骤 10

您可以在场景中创建多个虚拟对象以检查摄像机匹配 与现场镜头。

创建虚拟对象
创建虚拟对象

步骤 11

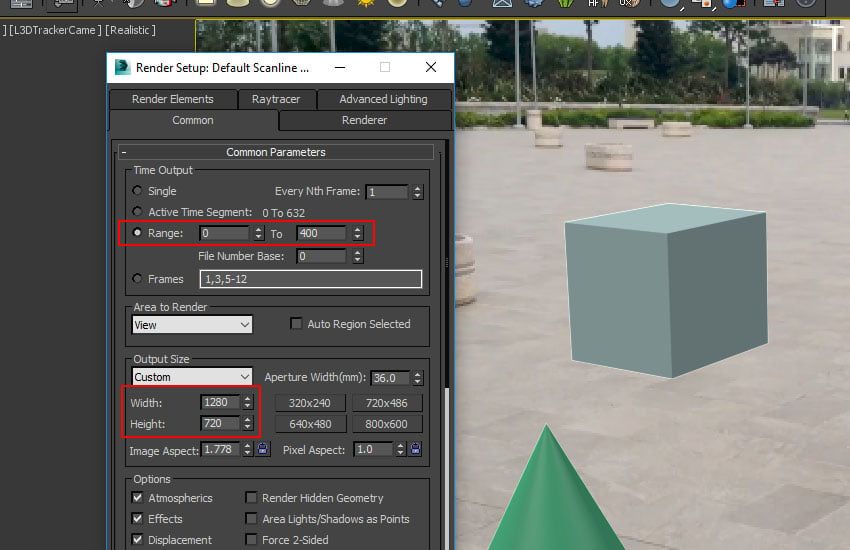

F10 打开“渲染设置”窗口。你可以执行 测试所需范围的渲染。一旦您对相机匹配感到满意 和跟踪,您可以继续使用主要的 3D 对象。

“渲染设置”窗口
“渲染设置”窗口

结论

在本教程的下一部分中,我将向您展示如何使用程序和非过程方法在 3ds Max 中创建陨石坑,然后合成 在 After Effects 中渲染素材以获得最终结果。
