3d模型的中心原点有偏移怎么办?

模型原点是一个虚拟三维空间中的参考点,它在三维建模中具有定位、对齐、变换、导出、动画和约束等多个重要作用。

3d模型的中心原点有偏移怎么办?
在线工具推荐:三维数字孪生场景工具 - GLTF/GLB在线编辑器 - Three.js AI自动纹理化开发 - YOLO 虚幻合成数据生成器 - 3D模型在线转换 -  3D模型预览图生成服务

1、什么是模型中线原点?

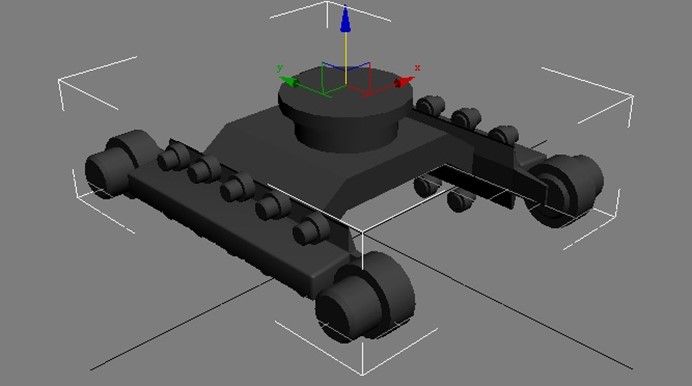

模型的中心原点通常是指模型的几何中心或坐标系的原点,它是模型在三维空间中的基准点或参考点。这个中心原点对于模型的定位、旋转、缩放以及其他变换操作至关重要。

在三维建模中,模型通常是由许多顶点和多边形组成的复杂结构。中心原点是一个虚拟的点,它不一定与模型的实际几何形状中的任何特定点完全对应,而是作为模型的参考点存在。

中心原点的位置会对模型的行为产生影响:

  • 定位和移动: 中心原点决定了模型在场景中的位置。当你尝试将模型放置在场景的特定位置时,你实际上是在移动这个中心原点。
  • 旋转和缩放: 旋转和缩放操作都是相对于模型的中心原点进行的。如果中心原点不在合适的位置,旋转和缩放就可能会不符合预期,导致模型呈现异常。
  • 动画和变换: 对于模型的动画和变换,中心原点也是基准。动画通常是相对于这个点来计算的,如果中心原点位置不正确,动画效果可能看起来不自然或者不准确。

确保模型的中心原点位于合适的位置对于正确的呈现、操作和交互是至关重要的。在制作和使用3D模型时,考虑到这个中心原点的位置是十分重要的,它直接影响着模型在三维空间中的表现和行为。

2、中心位置有偏移会造成什么问题?

3D模型的中心位置偏移可能导致多种问题,影响模型在场景中的正确性和可操作性。以下是对可能问题的详细介绍:

定位问题: 模型的中心位置偏移可能导致模型在场景中的错误定位。这可能表现为模型在渲染或交互过程¥¥现位置偏差,用户可能无法准确地与模型进行交互。

变换问题: 中心位置的偏移会影响模型的旋转、缩放和其他变换操作。如果中心位置不正确,这些变换可能变得不准确,导致模型在空间中的呈现不符合预期。

碰撞检测问题: 对于需要进行碰撞检测的应用,如游戏开发或模拟,中心位置的偏移可能导致碰撞检测的不准确性。通常,碰撞检测依赖于对象的中心位置来判断是否发生碰撞,因此偏移可能导致错误的碰撞检测结果。

动画问题: 如果模型用于动画,中心位置的偏移可能导致动画呈现不自然或不正确。动画通常是相对于模型的中心位置进行计算的,因此偏移可能导致动画在空间中的移动不符合预期。

为了解决这些问题,需要采取一系列措施来调整和纠正模型的中心位置,如检查模型文件、使用3D编辑软件调整中心位置、通过编程调整、调整导入参数、重新导出模型等。这些步骤旨在确保模型在应用中正确显示、定位和变换,从而提高用户体验和应用的可靠性。

3、修正3D模型中心位置偏移的方法

如果您的3D模型的中心位置存在偏移,您可以采取以下步骤来进行修正:

使用3D建模软件打开模型

  • 使用您喜欢的3D建模软件(如Blender、Maya、3ds Max等)打开您的3D模型文件。

定位模型的几何中心

  • 在3D建模软件中,找到并选择工具或命令,以确保您可以查看和编辑模型的几何中心。这通常可以在"Transform"或"移动"选项中找到。

将几何中心归零

  • 将模型的几何中心重置为原点(0,0,0)。这通常可以通过将位置属性设置为零或使用"归零"命令来完成。

应用变换

  • 确保在调整几何中心后,您应用这些变换以确保修改被保存。这可以是通过按下应用变换的按钮或命令完成的。

检查并保存

  • 检查您的模型是否现在具有正确的几何中心。如果一切正常,保存您的模型文件。

导入修正后的模型

  • 如果您在其他应用程序中使用此3D模型,请导入刚刚修正的版本。

4、最简单的方式:集合中心归零法

市面上的3D建模软件大多都有这个功能,但是多数建模软件都是PC软件,需要安装相关程序和依赖程序,软件体积较大,安装复杂。就算安装成功后,由于软件的专业性、复杂性,多数人并不会使用或者不能熟练使用,费时费力。

GLTF编辑器 则不同,它是一款在线工具,不用安装也不用注册,也没有任何依赖,打开浏览器就能使用,操作及其简单方便,可以大大提升用户的工作效率。下面来介绍下如何使用GLTF编辑器 对模型进行原点重置。

修改前, 我们用Blender看一下原始模型的原点位置,如下图所示:

模型原点的位置是在模型右侧底部

我们可以将模型加到场景中去测试下模型的旋转操作,可以很直观的感受下模型原点的作用,我们将使用NSDT场景编辑器中去作下测试。

我们看到模型是沿着垂直于模型右侧底部原点的直线在旋转。

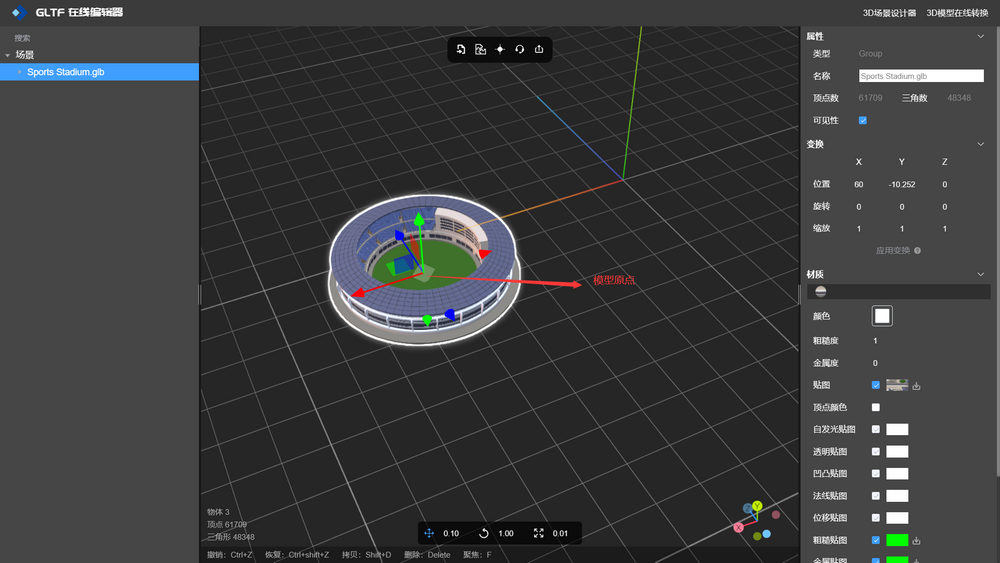

接下来, 我们把模型导入GLTF编辑器 来重置模型原点,点击【修改中心点】按钮,直接将弹框中的X、Y、Z的值修改成0(模型的几何中心), 点击保存, 模型原点重置成功。

下面, 我们把重置原点后的模型导入NSDT场景编辑器 中, 我们再来旋转下模型看下效果。

可以看到模型是沿着垂直于模型的集合中心在旋转, 说明模型原点确实被重置了成功了。
