可视化光照贴图 UV
能够查看正在使用的光照贴图 UV 非常重要，Unity 有一个可视化工具来帮助您解决这个问题。首先，打开“照明”窗口（菜单：“窗口>渲染”>“照明”），然后勾选底部的“自动”复选框。这可确保烘焙和预计算是最新的，并输出查看 UV 所需的数据。等待该过程完成（对于大型或复杂的场景，这可能需要一些时间）。
可视化实时光照贴图 UV
要查看实时全局照明系统的 UV，请执行以下操作：
- 在场景中选定一个包含网格渲染器的游戏对象
- 打开 Lighting 窗口，然后选择 Object 选项卡
- 在 Preview 区域中，从下拉选单中选择 Charting。
这将显示所选网格的实例的实时光照贴图的 UV 布局。

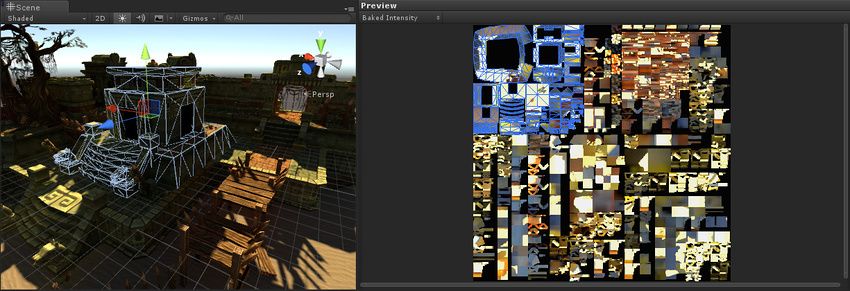

- 图表由预览中的不同颜色区域表示（显示在上图中的右侧）。
- 所选实例的 UV 放置在图表上，同时网格的线框表示了相应的游戏对象。
- 深灰色纹理像素显示了光照贴图的未使用区域。
可以将多个实例打包到实时光照贴图中，因此您看到的某些图表可能实际上属于其他游戏对象。
可视化烘焙光照贴图 UV
要查看烘焙全局照明系统的 UV，请执行以下操作：
- 选择一个实例。
- 打开 Lighting 窗口（菜单：__Window__ > Rendering > Lighting__），然后选择 Object __选项卡。
- 在 Preview 区域中，从下拉选单中选择 Baked Intensity。
如您所见，烘焙 UV 与预计算实时 UV 大不相同。 这是因为烘焙和预计算实时 UV 的要求不同。
