Sprite Packer
Sprite Packer 已弃用
请注意 Sprite Packer 在 Unity 2020.1 和更新版本中已弃用，并且将不再作为精灵打包模式的可用选项。现有已使用 Sprite Packer 的项目仍然可以继续使用它，但是在 2020.1 以后创建的任何新项目在打包纹理时将默认使用 Sprite Atlas 系统。
简介
在设计精灵图形时，可以方便地为每个角色使用单独的纹理文件。但是，精灵纹理的很大一部分通常会被图形元素之间的空白空间所占据，而此空间将导致运行时浪费视频内存。为了获得最佳性能，最好将几个精灵纹理中的图形紧密地打包在一个称为图集的纹理中。Unity 提供了一个 Sprite Packer 实用程序来自动执行从各个精灵纹理生成图集的过程。
Unity 在后台处理精灵图集纹理的生成和使用，这样用户就不需要进行手动分配。可选择在进入运行模式时或在构建期间打包图集，而图集一旦生成，便会从图集获取精灵对象的图形。
用户需要在纹理导入器 (Texture Importer) 中指定一个打包标签 (Packing Tag)，从而为该纹理的精灵启用打包。
使用 Sprite Packer
默认情况下已禁用 Sprite Packer，但可从 Editor 窗口（菜单：Edit > Project Settings，然后选择 Editor 类别）中对其进行配置。精灵打包模式可从 Disabled 更改为 Enabled for Builds（打包用于构建但不用于运行模式）或 Always Enabled（运行模式和构建都启用打包）。

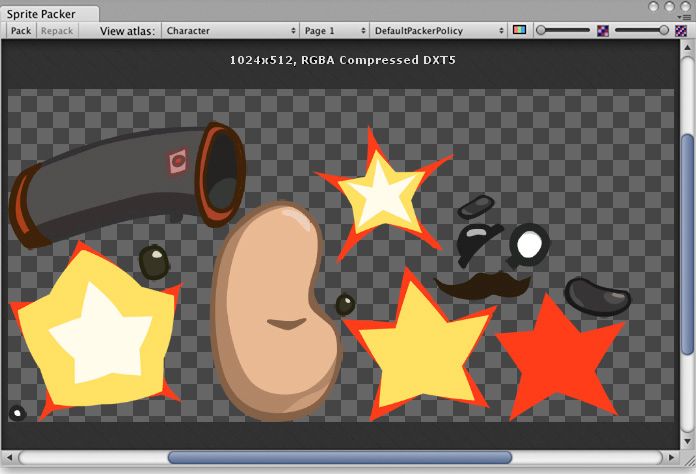

如果打开 Sprite Packer 窗口（菜单：Window > 2D > Sprite Packer）并单击左上角的 Pack 按钮，则会显示图集内包含的纹理排列结果。
如果在 Project 面板中选择一个精灵，该精灵也会突出显示以显示其在图集内的位置。轮廓实际上是渲染网格轮廓，还定义了用于紧密打包的区域。
Sprite Packer 窗口顶部的工具栏有许多影响打包和查看的控件。Pack 按钮可启动打包操作，但如果图集自上次打包后没有更改，则不会强制进行任何更新。（按自定义 Sprite Packer 中所述实现自定义打包策略时，将出现一个相关的 Repack 按钮）。View Atlas 和 Page # 菜单允许选择在窗口中显示哪个图集的哪个页面（如果没有足够的空间来容纳最大纹理大小内的所有精灵，则单个图集可能拆分成多个“页面”）。页面编号旁边的菜单用于选择对图集使用的“打包策略”（见下文）。在工具栏的右侧有两个控件用于缩放视图以及在图集的颜色和 Alpha 显示之间切换。
打包策略
Sprite Packer 使用打包策略来决定如何将精灵分配到图集。您可以创建自己的打包策略（见下文），但也可以随时使用 Default Packer Policy、Tight Packer Policy 或 Tight Rotate Enabled Sprite Packer Policy 选项。通过使用这些策略，纹理导入器中的 Packing Tag 属性可直接选择将精灵打包到的图集的名称，因此具有相同打包标签 (Packing Tag) 的所有精灵将打包到同一图集内。然后，根据纹理导入设置对图集进行进一步排序，使图集符合用户为源纹理进行的任何设置。具有相同纹理压缩设置的精灵将尽可能分组到相同的图集。
- DefaultPackerPolicy 将默认使用矩形打包方式，除非在 Packing Tag 中指定了“[TIGHT]”（即，将打包标签设置为“[TIGHT]Character”将允许紧密打包）。
- TightPackerPolicy 将默认使用紧密打包（如果精灵具有紧密网格）。如果在 Packing Tag 中指定了“[RECT]”，则将执行矩形打包方式（即，将打包标签设置为“[RECT]UI_Elements”将强制进行矩形打包）。
- TightRotateEnabledSpritePackerPolicy 将默认使用紧密打包（如果精灵具有紧密网格）并会启用精灵旋转。如果在 Packing Tag 中指定了 “[RECT]”，则将执行矩形打包方式（即，将打包标签设置为 “[RECT]UI_Elements” 将强制进行矩形打包）。
自定义 Sprite Packer
DefaultPackerPolicy 选项足以满足大多数用途，但如果需要，也可以实施自己的自定义打包策略。为此，需要实现编辑器脚本中的一个类的 UnityEditor.Sprites.IPackerPolicy 接口。此接口需要以下方法：
- GetVersion - 返回打包策略的版本值。如果对策略脚本进行了修改，则应该更换版本，并且此策略将保存到版本控制系统。
- OnGroupAtlases - 在此处实现打包逻辑。在 PackerJob 上定义图集，并从给定的 TextureImporter 分配精灵。
DefaultPackerPolicy 默认使用矩形打包（请参阅 SpritePackingMode）。如果正在创建纹理空间效果或想要使用不同的网格来渲染精灵，此设置将非常有用。自定义策略可覆盖此设置，并改用紧密打包。
- 仅在选择自定义策略时才会启用 Repack 按钮。
- 除非 TextureImporter 元数据或所选的 PackerPolicy 版本值发生变化，否则不会调用 OnGroupAtlases。
- 仅在实施自定义策略时才应使用 Repack 按钮。
- 可使用 TightRotateEnabledSpritePackerPolicy 自动对精灵打包并旋转。
- SpritePackingRotation 是保留供未来 Unity 版本使用的类型。
其他
- 图集缓存在 Project\Library\AtlasCache 中。
- 删除此文件夹再启动 Unity 将强制对图集重新打包。这样做时必须关闭 Unity。
- 启动时不加载图集缓存。
- 重新启动 Unity 后首次打包时必须选中所有纹理。此操作可能需要一些时间，具体取决于项目中的纹理总数。
- 仅加载必需的图集。
- 默认最大图集大小为 2048x2048。
- 如果设置了 PackingTag，则不会压缩纹理，这样 SpritePacker 就可以获取原始像素值，然后对图集进行压缩。
DefaultPackerPolicy
using System;
using System.Linq;
using UnityEngine;
using UnityEditor;
using System.Collections.Generic;
public class DefaultPackerPolicySample : UnityEditor.Sprites.IPackerPolicy
{
protected class Entry
{
public Sprite Sprite;
public UnityEditor.Sprites.AtlasSettings settings;
public string atlasName;
public SpritePackingMode packingMode;
public int anisoLevel;
}
private const uint kDefaultPaddingPower = 3; // 适用于基础和两个 Mip 级别。
public virtual int GetVersion() { return 1; }
protected virtual string TagPrefix { get { return "[TIGHT]"; } }
protected virtual bool AllowTightWhenTagged { get { return true; } }
protected virtual bool AllowRotationFlipping { get { return false; } }
public static bool IsCompressedFormat(TextureFormat fmt)
{
if (fmt >= TextureFormat.DXT1 && fmt <= TextureFormat.DXT5)
return true;
if (fmt >= TextureFormat.DXT1Crunched && fmt <= TextureFormat.DXT5Crunched)
return true;
if (fmt >= TextureFormat.PVRTC_RGB2 && fmt <= TextureFormat.PVRTC_RGBA4)
return true;
if (fmt == TextureFormat.ETC_RGB4)
return true;
if (fmt >= TextureFormat.ATC_RGB4 && fmt <= TextureFormat.ATC_RGBA8)
return true;
if (fmt >= TextureFormat.EAC_R && fmt <= TextureFormat.EAC_RG_SIGNED)
return true;
if (fmt >= TextureFormat.ETC2_RGB && fmt <= TextureFormat.ETC2_RGBA8)
return true;
if (fmt >= TextureFormat.ASTC_RGB_4x4 && fmt <= TextureFormat.ASTC_RGBA_12x12)
return true;
if (fmt >= TextureFormat.DXT1Crunched && fmt <= TextureFormat.DXT5Crunched)
return true;
return false;
}
public void OnGroupAtlases(BuildTarget target, UnityEditor.Sprites.PackerJob job, int[] textureImporterInstanceIDs)
{
List<Entry> entries = new List<Entry>();
foreach (int instanceID in textureImporterInstanceIDs)
{
TextureImporter ti = EditorUtility.InstanceIDToObject(instanceID) as TextureImporter;
TextureFormat desiredFormat;
ColorSpace colorSpace;
int compressionQuality;
ti.ReadTextureImportInstructions(target, out desiredFormat, out colorSpace, out compressionQuality);
TextureImporterSettings tis = new TextureImporterSettings();
ti.ReadTextureSettings(tis);
Sprite[] Sprites =
AssetDatabase.LoadAllAssetRepresentationsAtPath(ti.assetPath)
.Select(x => x as Sprite)
.Where(x => x != null)
.ToArray();
foreach (Sprite Sprite in Sprites)
{
Entry entry = new Entry();
entry.Sprite = Sprite;
entry.settings.format = desiredFormat;
entry.settings.colorSpace = colorSpace;
// 之后仅针对压缩格式使用压缩质量进行分组。否则将其留空。
entry.settings.compressionQuality = IsCompressedFormat(desiredFormat) ? compressionQuality : 0;
entry.settings.filterMode = Enum.IsDefined(typeof(FilterMode), ti.filterMode)
? ti.filterMode
: FilterMode.Bilinear;
entry.settings.maxWidth = 2048;
entry.settings.maxHeight = 2048;
entry.settings.generateMipMaps = ti.mipmapEnabled;
entry.settings.enableRotation = AllowRotationFlipping;
if (ti.mipmapEnabled)
entry.settings.paddingPower = kDefaultPaddingPower;
else
entry.settings.paddingPower = (uint)EditorSettings.SpritePackerPaddingPower;
#if ENABLE_ANDROID_ATLAS_ETC1_COMPRESSION
entry.settings.allowsAlphaSplitting = ti.GetAllowsAlphaSplitting ();
#endif //ENABLE_ANDROID_ATLAS_ETC1_COMPRESSION
entry.atlasName = ParseAtlasName(ti.SpritePackingTag);
entry.packingMode = GetPackingMode(ti.SpritePackingTag, tis.SpriteMeshType);
entry.anisoLevel = ti.anisoLevel;
entries.Add(entry);
}
Resources.UnloadAsset(ti);
}
// 首先根据图集名称将精灵分成几组
var atlasGroups =
from e in entries
group e by e.atlasName;
foreach (var atlasGroup in atlasGroups)
{
int page = 0;
// 然后根据纹理设置将这些组分成更小的组
var settingsGroups =
from t in atlasGroup
group t by t.settings;
foreach (var settingsGroup in settingsGroups)
{
string atlasName = atlasGroup.Key;
if (settingsGroups.Count() > 1)
atlasName += string.Format(" (Group {0})", page);
UnityEditor.Sprites.AtlasSettings settings = settingsGroup.Key;
settings.anisoLevel = 1;
// 使用此图集中所有条目的最高 aniso 级别
if (settings.generateMipMaps)
foreach (Entry entry in settingsGroup)
if (entry.anisoLevel > settings.anisoLevel)
settings.anisoLevel = entry.anisoLevel;
job.AddAtlas(atlasName, settings);
foreach (Entry entry in settingsGroup)
{
job.AssignToAtlas(atlasName, entry.Sprite, entry.packingMode, SpritePackingRotation.None);
}
++page;
}
}
}
protected bool IsTagPrefixed(string packingTag)
{
packingTag = packingTag.Trim();
if (packingTag.Length < TagPrefix.Length)
return false;
return (packingTag.Substring(0, TagPrefix.Length) == TagPrefix);
}
private string ParseAtlasName(string packingTag)
{
string name = packingTag.Trim();
if (IsTagPrefixed(name))
name = name.Substring(TagPrefix.Length).Trim();
return (name.Length == 0) ?"(unnamed)" : name;
}
private SpritePackingMode GetPackingMode(string packingTag, SpriteMeshType meshType)
{
if (meshType == SpriteMeshType.Tight)
if (IsTagPrefixed(packingTag) == AllowTightWhenTagged)
return SpritePackingMode.Tight;
return SpritePackingMode.Rectangle;
}
}
TightPackerPolicy
using System;
using System.Linq;
using UnityEngine;
using UnityEditor;
using UnityEditor.Sprites;
using System.Collections.Generic;
// 除非打包标签包含 "[RECT]"，否则 TightPackerPolicy 将对非矩形精灵进行紧密打包。
class TightPackerPolicySample : DefaultPackerPolicySample
{
protected override string TagPrefix { get { return "[RECT]"; } }
protected override bool AllowTightWhenTagged { get { return false; } }
protected override bool AllowRotationFlipping { get { return false; } }
}
TightRotateEnabledSpritePackerPolicy
```` 使用系统; 使用System.Linq; 使用 UnityEngine; 使用 UnityEditor; 使用 UnityEditor.Sprites; 使用 System.Collections.Generic;
TightPackerPolicy将严格包装非矩形精灵，除非它们的包装标签包含“[RECT]”。 类紧旋转启用精灵打包策略示例：默认打包策略示例 { 受保护的覆盖字符串 TagPrefix { get { return “[RECT]”; } } 受保护的覆盖布尔值 AllowTightWhenTagged { get { return false; } } 受保护的覆盖布尔值 AllowRotationFlipping { get { return true; } } }
