Sprite编辑器

有时Sprite纹理只包含一个图形元素，但将多个相关图形组合成一个图像通常更方便。例如，图像可以包含单个字符的组成部分，就像车轮独立于车身移动的汽车一样。Unity 通过提供Sprite编辑器，可以轻松地从合成图像中提取元素。

注意：确保要编辑的图形的“纹理类型”设置为“Sprite（2D 和 UI）”。有关导入和设置Sprite的信息，请参阅Sprite 文档。

具有多个元素的Sprite纹理需要在检查器中将Sprite模式设置为多个。（下面的纹理导入检查器图像。

打开Sprite编辑器

要打开Sprite编辑器：

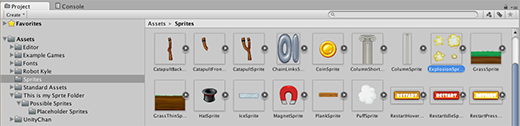

从项目视图中选择要编辑的 2D 图像（图 1：项目视图）。

请注意，您无法通过在场景视图中选择Sprite来编辑它。

1. 点击纹理导入检查器中的Sprite编辑器按钮（图 2：纹理导入检查器），将显示Sprite编辑器（图 3：Sprite编辑器）。

注意：仅当所选图像上的“纹理类型”设置为“Sprite（2D 和 UI）”时，才能看到“Sprite编辑器”按钮。

注意：如果图像有多个元素，请在纹理导入检查器中将Sprite模式设置为多个。

除了复合图像，您将在窗口顶部的栏中看到许多控件。右上角的滑块控制缩放，而左侧的颜色栏按钮选择是查看图像本身还是其 Alpha 级别。最右侧的滑块控制纹理的像素化 （mipmap）。向左移动滑块会降低Sprite纹理的分辨率。最重要的控件是左上角的“切片”菜单，它为您提供了自动分离图像元素的选项。

选择“应用”和“还原”按钮，分别保留或放弃在Sprite编辑器窗口中所做的任何更改。您可以将这些按钮设置为显示确认对话框，然后再在 Unity 的“首选项”窗口（菜单：编辑>首选项...）中应用其效果。在首选项窗口中，转到 2D >Sprite编辑器窗口以打开Sprite编辑器窗口选项。

选择相应的选项，以便在选择“应用”或“还原”以确认选择后显示对话框，防止意外保存或放弃所做的更改。

使用编辑器

使用编辑器最直接的方法是手动识别元素。如果单击图像，您将看到一个矩形选择区域，角落中带有手柄。您可以拖动 SpriteRect 的手柄或边缘，以围绕特定元素调整其大小。隔离一个元素后，您可以通过在图像的单独部分中拖动新的 SpriteRect 来添加另一个元素。您会注意到，当您选择了 SpriteRect 时，窗口右下角会出现一个面板：

面板中的控件可让您为Sprite图形选择一个名称，并通过其坐标设置Sprite矩形的位置和大小。可以以像素为单位指定左侧、顶部、右侧和底部的边框宽度。边框在 9 切片Sprite时很有用。还有Sprite枢轴的设置，Unity 将其用作图形的坐标原点和主要“锚点”。您可以从许多默认的 SpriteRect 相对位置（例如，中心、右上角等）中进行选择，或使用自定义坐标。

“切片”菜单项旁边的“修剪”按钮将调整 SpriteRect 的大小，使其根据透明度紧密贴合图形边缘。

注意：边框仅支持 UI 系统，不支持 2DSprite渲染器。

自动切片

选择切片工具并将其类型设置为自动，以便 Unity 根据每个潜在Sprite的周围透明度生成边界，自动将纹理切成多个单独的Sprite。例如，可以使用自动切片来隔离纹理中间隔规则的图形元素，例如拼贴工作表中的单个图块。

从“Sprite编辑器”工具栏中选择切片工具并将其“类型”设置为“自动”后，将显示以下编辑器面板：

在此面板中，您可以使用透视和自定义透视选项为每个切片的Sprite设置默认透视。如果在应用自动切片之前编辑器窗口中存在现有选择，请从“方法”菜单中的以下选项中进行选择，以选择 Unity 如何处理现有选择：

按像元大小网格或按单元格计数网格选项也可用于切片类型。当Sprite在创建过程中已经以常规模式布局时，这非常有用：

像素大小值确定磁贴的高度和宽度（以像素为单位）。如果选取了按单元格计数网格，“列与行”将确定用于切片的列数和行数。您还可以使用“偏移”值从图像左上角移动网格位置，并使用“填充”值将 SpriteRects 稍微从网格内嵌入。“保留空矩形”选项可让您保留其中没有任何像素的Sprite矩形。这对于根据Sprite在纹理中的位置来组织从纹理创建的Sprite非常有用。可以使用九个预设位置之一设置透视表，也可以设置自定义透视位置。

“等距网格”选项尝试对Sprite表进行切片，该表的Sprite排列在交替排列的半高菱形行中。切片后，生成的Sprite矩形将具有与半高钻石相对应的自定义轮廓和物理形状。

“是备用”选项确定等轴测菱形是否在交替行之间交错排列。如果设置，则假定最上面的行的第一个菱形从左侧开始半个像素大小。如果不是，则假设第一颗钻石直接从左侧开始。

使用网格选项进行切片时，纹理上会显示Sprite矩形的预览，以帮助指导切片。调整切片设置将相应地更新预览。显示的预览Sprite矩形在切片后可能不会生成，具体取决于用于处理现有Sprite的方法或预览Sprite矩形的像素内容。

请注意，您可以手动编辑由任何这些自动切片方法生成的任何Sprite矩形，以微调Sprite矩形的形状。

多边形大小调整

打开多边形的Sprite编辑器，您可以选择更改其形状、大小和枢轴位置。

多边形形状

在边字段中输入您希望面具有的边数，然后单击更改。

多边形大小和枢轴

多边形大小

要更改多边形的大小，请单击“子画面”以显示绿色边框线和“Sprite”信息框。单击并拖动绿线以创建所需的边框，“边框”字段中的值将更改。

多边形枢轴

要更改多边形的枢轴点（即多边形移动的轴点），请单击图像以显示“Sprite”信息框。单击枢轴下拉菜单，然后选择一个选项。这将在多边形上显示一个蓝色枢轴圆;它的位置取决于您选择的透视选项。如果要进一步更改它，请选择“自定义透视”，然后单击并拖动蓝色枢轴圆圈以定位它。
