网格对齐
Unity 在编辑器的场景视图窗口中提供了一个可视化网格，该网格可以通过将游戏对象捕捉（移动）到最近的网格位置来帮助精确对齐游戏对象。
可以通过几种方式沿 X、Y 或 Z 轴将游戏对象与网格对齐：
- 将所选游戏对象与最接近的网格点对齐。
- 在移动、旋转或缩放游戏对象时开启网格对齐。
还能以增量方式变换游戏对象，而无需将其与网格线对齐。 如果需要更改移动、旋转或缩放的量，则可以更改递增的对齐值。
默认情况下，网格是隐藏的，但是可以使其可见并可切换沿着哪个轴显示。 可以通过更改以下设置来自定义网格的外观和行为：
- 网格的大小（调整线之间的距离）。
- 网格线自身的颜色。
- 网格线显示的透明度或不透明度。
- 网格在“场景视图”窗口中的位置（将其移近或移远）。
其中很多操作都支持键盘快捷键。 可以查看为这些操作分配了哪些组合键，并使用 Shortcuts Manager 对其进行自定义。

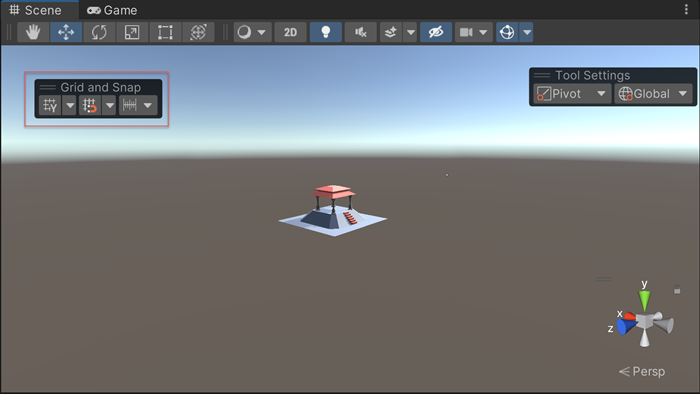

网格和对齐工具栏叠加
| 图标 | 行动 |
|---|---|
 电网可见性 | 打开或关闭 网格 更改网格轴 更改网格不透明度 将网格移动到小控件句柄或移回原点 |
 网格捕捉 | 打开或关闭 切换网格对齐 更改网格大小 将游戏对象与轴对齐 |
 捕捉增量 | 更改默认增量捕捉值 |
注：栅格和捕捉叠加上的设置对所有场景视图都是全局的。
对齐、捕捉和增量移动
本节提供有关如何执行以下操作的信息：
- 对齐（推动）到网格
- 激活自动贴靠
- 增量式移动、旋转和缩放
对齐（推送）到网格
可以将游戏对象对齐到单个轴上的最近网格点，也可以一次性在所有轴上对齐游戏对象。
要将游戏对象与特定轴的网格上的最近点对齐，请执行以下操作：
- 在网格和捕捉叠加工具栏中，打开网格捕捉下拉菜单 （
）。
在“对齐所选内容”部分中，单击与要推送到的轴匹配的 X、Y 或 Z 按钮。
要一次性在所有轴上对齐游戏对象，请执行以下操作：
- 选择要与网格对齐的游戏对象。
使用 Ctrl+\ (Windows) 或 Command+\ (macOS) 快捷键将游戏对象推动到所有轴上的网格上。
或者，从“栅格和捕捉叠加”工具栏中，打开网格可见性下拉菜单 （
），然后在对齐所选部分中，单击“所有轴”。
激活自动捕捉
要开启自动贴靠网格，请执行以下操作：
- 激活移动工具，并确保工具设置叠加中的手柄方向设置为全局 （
）。
- 单击“网格和捕捉”工具栏“叠加”中的网格捕捉图标 （
）。激活时图标为蓝色。
启用自动网格贴靠时，__Move、Rotate__ 和 Scale 变换工具会沿激活的辅助图标轴将选定的游戏对象贴靠到网格。 如果需要游戏对象以较小的增量移动，也可以采用增量方式变换游戏对象。
以增量移动、旋转和缩放
要按增量贴靠值来移动、旋转或缩放，请执行以下操作：
- 按住 Control 键 (Windows) 或 Command 键 (macOS)，同时使用其中一个变换辅助图标。
要更改默认的增量贴靠值，请执行以下操作：
- 从栅格和捕捉叠加工具栏中，打开捕捉增量下拉菜单 （
）。
Increment Snap 部分包含几个属性，可用于为所有轴设置相同的值或不同的值：
移动：选中链接图标后，为所有轴输入统一的增量捕捉值，或取消链接轴并在 X、Y 和 Z 轴属性中设置不同的增量捕捉值。
旋转：输入以度为单位的旋转增量值。
比例：输入比例增量值作为比例因子。例如，如果缩放值为 2，则所选游戏对象将以其原始大小两倍的增量进行缩放。
自定义网格
本节提供有关自定义以下设置的信息：
- 显示和隐藏网格线
- 更改显示网格的轴
- 调整网格的大小
- 更改网格线的默认颜色
- 更改网格的不透明度
- 调整网格的位置
- 将值和设置重置为默认值
显示和隐藏网格线
通过单击“网格和捕捉叠加”工具栏上的网格可见性图标 （
） 来切换网格可见性，以在任何轴（X、Y、Z）上显示或隐藏网格。如果您处于正交模式 （Iso），Unity 将选择视图。
更改网格显示的轴
要更改显示网格的轴，请执行以下操作：
- 从格网和捕捉叠加工具栏中，打开格网可见性下拉菜单 （
）。
从“栅格平面”部分中，选择要显示的轴。
调整网格大小
您可以设置网格线在“场景视图”窗口中显示时的大小。这会影响网格的外观以及游戏对象自动与网格对齐的方式，但不会影响游戏对象的移动、旋转或增量缩放程度。
如果一次性为所有轴设置一个大小，则会显示一个均匀（正方形）网格。 但是，也可以在三个轴的任何一个轴上使用不同的值，从而查看非均匀（矩形）网格。 默认情况下，网格设置为均匀距离（所有轴上为 1）。
要调整网格的大小，请执行以下操作：
- 从栅格和捕捉叠加工具栏中，打开捕捉增量下拉菜单 （
）。
使用选中链接图标的 Size 属性为可视网格输入统一值（所有网格线的长度相同），或者取消轴的链接并指定 X、Y 和 Z 网格线之间的非均匀距离。
例如，要在 x 和 y 轴上创建矩形网格，可取消轴的链接并将 X 和 Y 设置为 1，将 Z 设置为 2。
如果要切换回网格线之间的均匀值，请执行以下操作：
- 选择链接图标。
- Size 属性现在通过 X 中输入的值显示所有轴的值。
注意：还可以使用键盘快捷键来增大和减小网格的大小：
- 要增大网格大小，请使用 Ctrl+] (Windows) 或 Command+] (macOS)。
- 要减小网格大小，请使用 Ctrl+[ (Windows) 或 Command+[ (macOS)。

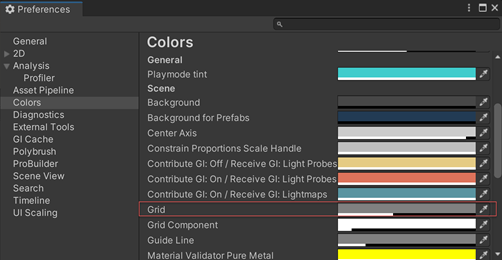

更改网格线的默认颜色
要更改“场景视图”窗口中可见网格线的颜色，请执行以下操作：
- 打开 Unity 的 Preferences 页面（在 Windows 上选择 Edit > Preferences 或在 macOS 上选择 Unity > Preferences）。
从列表中单击 Colors 类别以查看 Colors 页面。
- 使用 Grid 属性的拾色器选择一种新颜色。
更改网格的不透明度
如果网格线太浅或太深，可以进行调整：
- 从格网和捕捉叠加工具栏中，打开格网可见性下拉菜单 （
）。
使用滑块调整不透明度。
调整网格的位置
可以使用以下快捷键沿网格的轴前后移动网格：
- 要向后微移网格，请使用 Shift+[。
- 要向前微移网格，请使用 Shift+]。
微移网格可以使其更近（例如，如果很难从远处的网格中看到游戏对象）或将其移到更远处。
将网格移动到游戏对象的手柄
从网格和捕捉叠加工具栏的网格可见性下拉菜单 （
） 中，使用移动到部分将网格移动到所选游戏对象的手柄（手柄）或移回默认位置（原点）。
将值和设置重置为默认值
要将网格轴和不透明度设置重置为其默认值，请执行以下操作：
- 从格网和捕捉叠加工具栏中，打开格网可见性下拉菜单 （
）。
- 单击“更多”菜单 （⋮），然后单击“重置”。
要将网格的大小重置为默认值，请执行以下操作：
- 从网格和捕捉叠加工具栏中，打开网格捕捉下拉菜单 （
）。
- 单击“更多”菜单 （⋮），然后单击“重置”。
要将增量贴靠值重置为默认值，请执行以下操作：
- 从栅格和捕捉叠加工具栏中，打开捕捉增量下拉菜单 （
）。
单击“更多”菜单 （⋮），然后单击“重置”。
只有 Increment Snap 部分下的值会恢复为其原始默认值。
默认快捷键
可以使用默认 Unity 快捷键执行以下操作：
| 操作 | 默认快捷键 |
|---|---|
| 增大网格大小 | Ctrl+] （Windows） 或 Command+] （macOS） |
| 减小网格大小 | Ctrl+[ （Windows） 或 Command+[ （macOS） |
| 向后微移网格 | 转变+[ |
| 向前微移网格 | 转变+] |
| 推动到网格（将所选对象与网格对齐） | Ctrl+\ （Windows） 或 Command+\ （macOS） |
| 重置网格 | （默认情况下没有快捷键） |
