法线贴图的原理和作用
使用法线贴图可以大大提高渲染效果,使低多边形数的模型看起来具有高多边形数模型的细节和真实感。在游戏开发、电影制作和虚拟现实等领域,法线贴图被广泛应用于增强场景和物体的视觉效果。
在线工具推荐:三维数字孪生场景工具 - GLTF/GLB在线编辑器 - Three.js AI自动纹理化开发 - YOLO 虚幻合成数据生成器 - 3D模型在线转换 - 3D模型预览图生成服务
在上一篇文章中详细介绍了位移贴图的相关知识,在本章中我们继续讲述法线贴图的相关概念,文章后面继续用GLTF 编辑器 来演示下法线贴图的模型渲染效果。
1、什么是法线贴图
法线贴图(Normal Map)是一种纹理映射技术,用于在渲染过程中模拟物体表面的细节和几何形状。它通过使用RGB颜色值来存储每个像素点的法线方向信息。法线贴图可以在保持模型低多边形数的同时,呈现出高多边形数模型的细节效果。
常规的纹理贴图使用RGB颜色通道表示红、绿、蓝三种颜色分量,而法线贴图则使用RGB通道来存储每个像素的法线向量信息。法线向量是垂直于物体表面的向量,代表了表面的法线方向和倾斜程度。
2、法线贴图的作用
法线贴图在计算机图形学和渲染中起着重要的作用,它可以为模型表面添加细节和真实感。以下是法线贴图的几个主要作用:
增加表面细节:法线贴图可以在低多边形数的模型上模拟高多边形数模型的细节效果。通过改变法线方向,可以使表面看起来具有凹凸、坑洞、起伏等细节,使模型更逼真。
提高光照效果:法线贴图可以改变表面法线方向,影响光线与表面之间的交互。这样可以产生更准确的光照效果,使阴影、高光和反射等更真实地投射在物体表面上,增强了模型的视觉质感。
优化性能:使用法线贴图可以在渲染过程中减少多边形数量,从而提高渲染性能。相对于使用高多边形数模型,低多边形数模型配合法线贴图可以达到类似的细节效果,同时减轻了计算和渲染的负担。
节约资源:法线贴图相对于其他纹理贴图,如凹凸贴图或位移贴图,所需的存储空间较小。它只需要RGB通道来存储法线向量信息,因此节约了资源消耗,使得模型和纹理文件更加轻量化。
确定模型边缘和细节:通过法线贴图,可以在模型的边缘和细节处实现更加清晰和锐利的效果。这有助于提升模型的视觉品质,在游戏、电影等领域中提供更高水平的视觉呈现。
总之,法线贴图在增强渲染效果、提高性能、节约资源和减少模型复杂性方面都发挥着重要作用。它是计算机图形学领域中常用的技术之一,广泛应用于游戏开发、动画制作、虚拟现实等领域,以提供更逼真和优化的视觉体验。
3、法线贴图的实现原理
法线贴图的实现原理涉及到纹理空间和世界空间之间的转换,以及光照计算等关键步骤。下面是法线贴图的主要实现原理:
法线贴图的创建:首先需要创建一张法线贴图,可以使用专门的纹理生成软件或计算机图形学工具来进行创建。在法线贴图中,每个像素的RGB值表示该位置的法线方向和倾斜程度。
法线向量解码:在渲染过程中,将法线贴图中的RGB值解码为标准化的法线向量。法线贴图中的RGB分量通常会映射到-1到1的范围内,可以通过简单的线性变换将其解码为法线向量。例如,对于每个像素的RGB值(R, G, B),可以将其映射到(-1, -1, 1)到(1, 1, 1)之间的范围。
法线向量变换:解码后的法线向量需要从纹理空间变换到世界或模型空间,以便根据物体的位置、旋转和缩放来调整法线方向。这一步通常涉及到模型的顶点着色器,将解码后的法线向量与顶点信息相结合,进行坐标变换。
光照计算:在渲染过程中,使用变换后的法线向量来计算光照效果。根据物体表面的法线方向和光源的位置、强度等信息,可以计算出每个像素的亮度、阴影和反射等效果。通常,在片段着色器中进行光照计算,并将结果与纹理贴图等其他信息相结合,生成最终的颜色值。
渲染和输出:经过法线贴图处理的模型可以进行渲染,生成最终的图像或动画。法线贴图会影响模型表面的细节、凹凸和光照效果,使渲染结果更加真实和详细。
综上所述,法线贴图的实现原理主要涉及到法线向量的解码、空间变换和光照计算等步骤。通过这些步骤,可以在渲染过程中模拟出高多边形数模型的细节效果,提高模型的视觉质量和真实感。
4、总结
下面我们来用GLTF 编辑器 来展示下法线贴图的渲染效果。

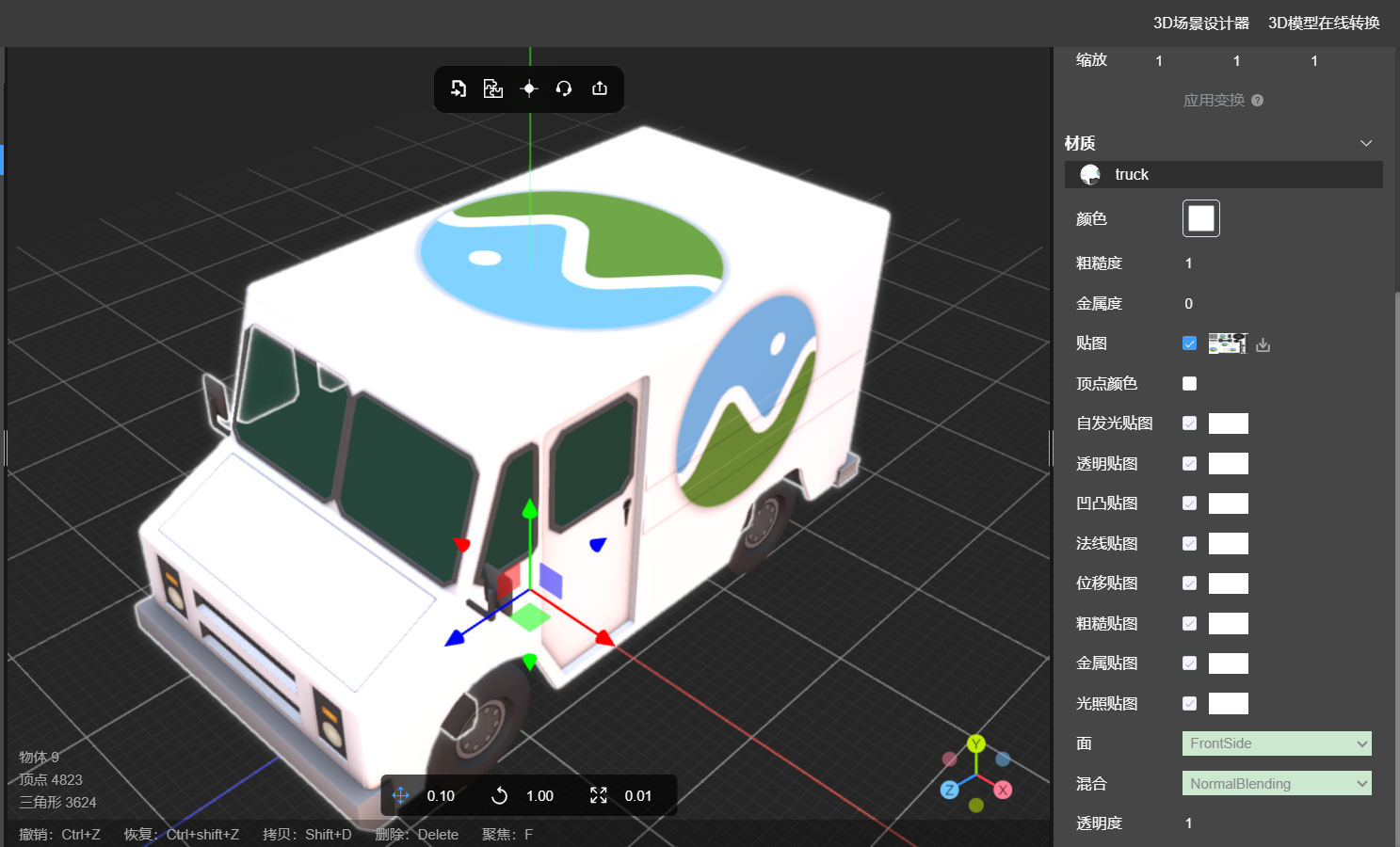

这是一个没有法线贴图的小卡车3D模型,准备好的材质贴图如下图:
使用GLTF 编辑器 为模型设置法线贴图,看看效果:
车身变成了炫酷的迷彩色。好了,本期文章结束, 下期继续!
