什么是OpenSCAD软件?
OpenSCAD是一个用于创建实体3D CAD对象的软件。它是免费软件,可用于Linux / UNIX,MS Windows和macOS。
在线工具推荐:Three.js AI纹理开发包 - YOLO合成数据生成器 - GLTF/GLB在线编辑 - 3D模型格式在线转换 - 3D数字孪生场景编辑器
OpenSCAD是一个用于创建实体3D CAD对象的软件。它是免费软件,可用于Linux / UNIX,MS Windows和macOS。
与大多数用于创建3D模型的免费软件(例如著名的应用程序Blender)不同,OpenSCAD专注于CAD方面,而不是3D建模的艺术方面。因此,当您计划创建机器零件的 3D 模型时,这可能是您正在寻找的应用程序,但可能不是用于创建计算机动画电影的工具。
OpenSCAD不是一个交互式建模器。相反,它更像是一个 3D 编译器,它读取描述对象的脚本文件并从该脚本文件呈现 3D 模型(请参阅下面的示例)。这使设计人员能够完全控制建模过程,并使您能够轻松更改建模过程中的任何步骤或进行由可配置参数定义的设计。
OpenSCAD提供了两种主要的建模技术:首先是建设性的实体几何体(又名CSG),其次是2D轮廓的拉伸。作为这些二维轮廓的数据交换格式,使用Autocad DXF文件。除了用于拉伸的 2D 路径外,还可以从 DXF 文件中读取设计参数。除了DXF文件,OpenSCAD还可以读取和创建STL和OFF文件格式的3D模型。
OpenSCAD拥有丰富的开发库:

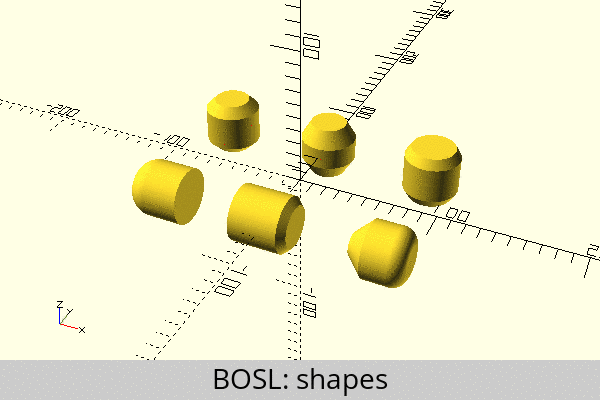

BOSL: 一个工具、形状和助手的库,使 OpenScad 更易于使用。

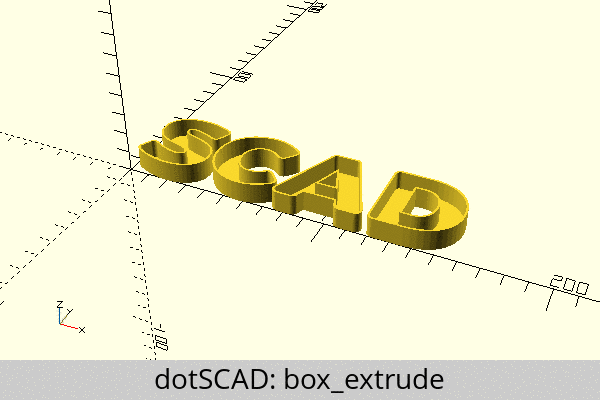

dotSCAD:处理复杂3D模型的算法库。

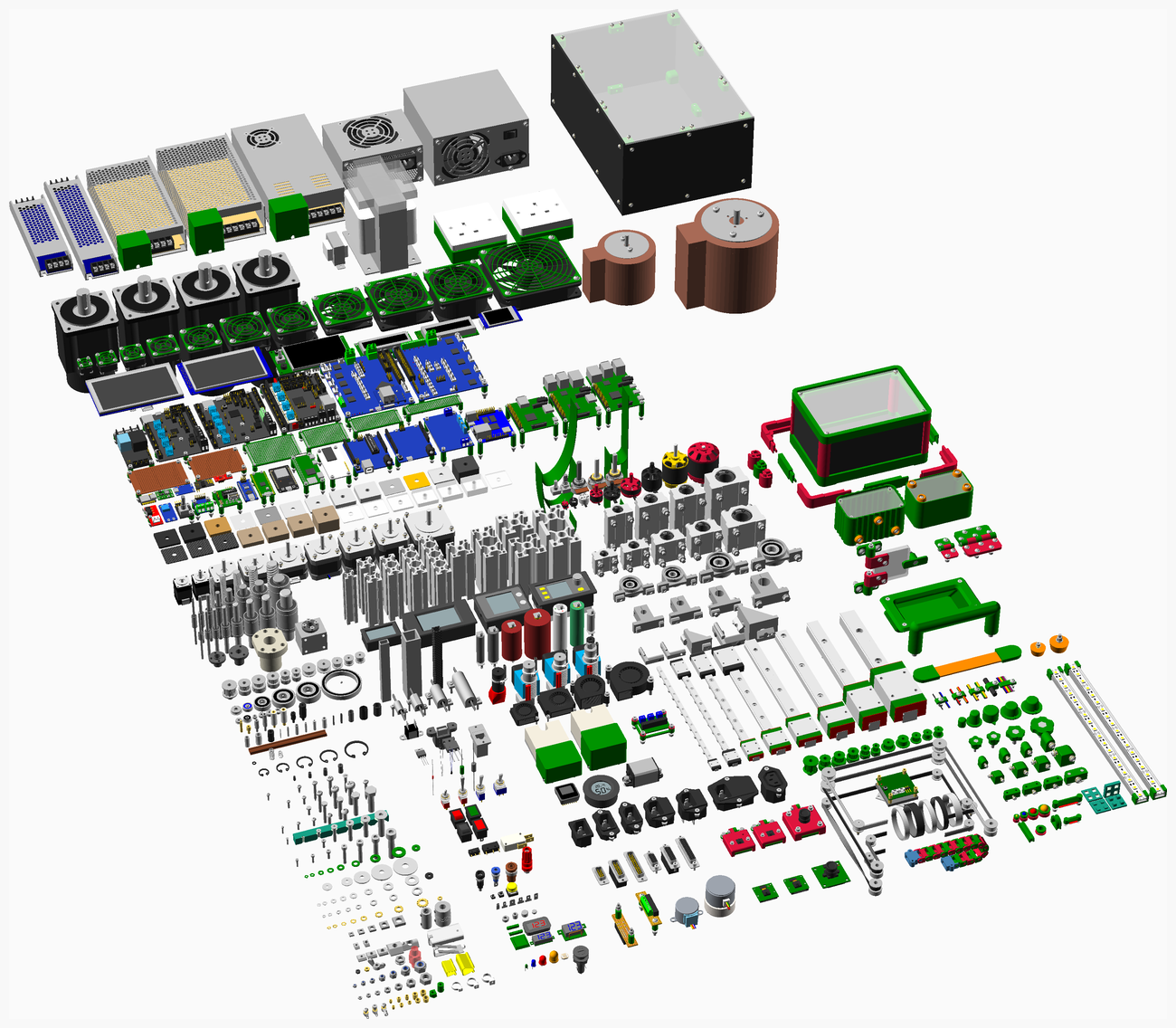

NopSCADlib:拓展零件库,可用于3D打印机和电子产品等。

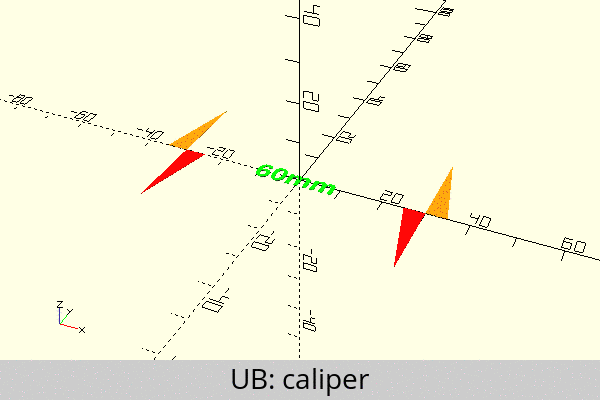

UB.scad:是OpenSCAD的完整3D打印工作流程解决方案,提供了用于修改和生成3D对象,视图助手和一系列机械零件的工具。

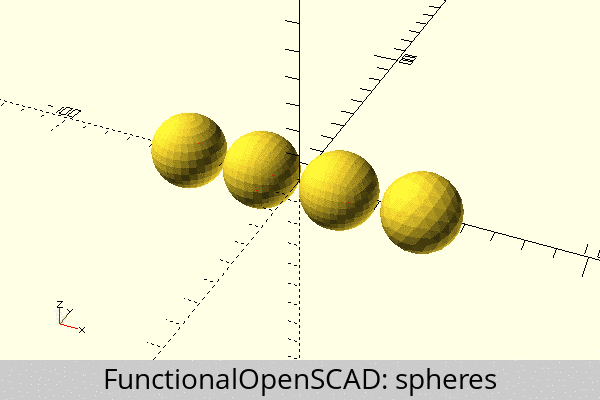

Functional OpenSCAD:将OpenSCAD的内置模块重新实现为直接在顶点数据上运行的函数。通过访问顶点、路径和面几何数据,可以从用户脚本中扩展 OpenSCAD 的功能。例如,此库包括函数 bounds(poly),它返回 [[minX,minY,minZ],[maxX,maxY,maxZ]] 表示构成形状或形状列表的所有点的最大和最小坐标 使用内置模块时无法进行这种计算,因为它们的顶点数据不可访问。

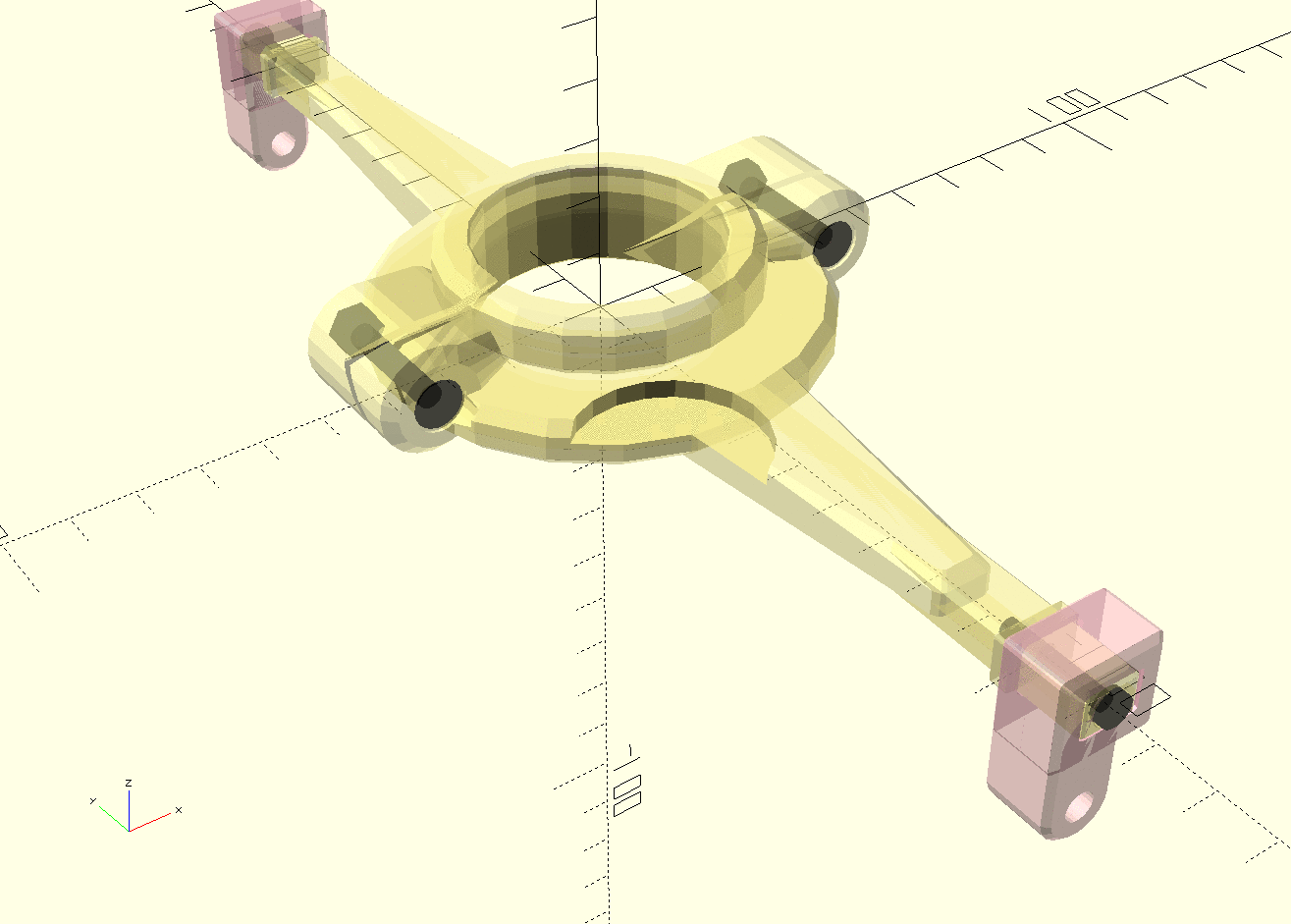

Constructive Library:扩展 OpenScad 语言,用于复杂和互补的机械部件,只需更少的算法代码。提供“冲压”方法,以快速创建机械零件,并相互配合。这被用作其他 CAD 系统已知约束的替代品 使用库自己的语法从模块轻松创建孔,并克服 Openscad 对复杂模型的许多限制。

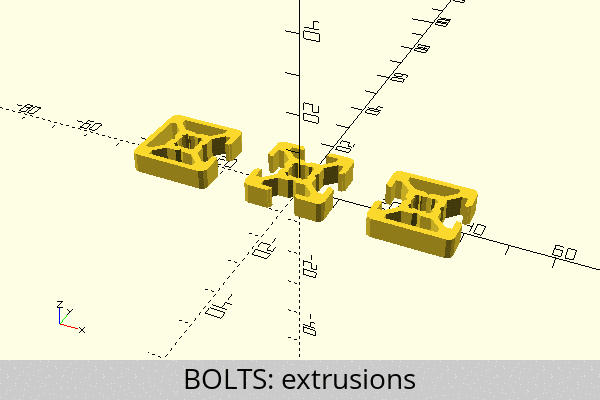

BOLTS :开放的技术规格库。

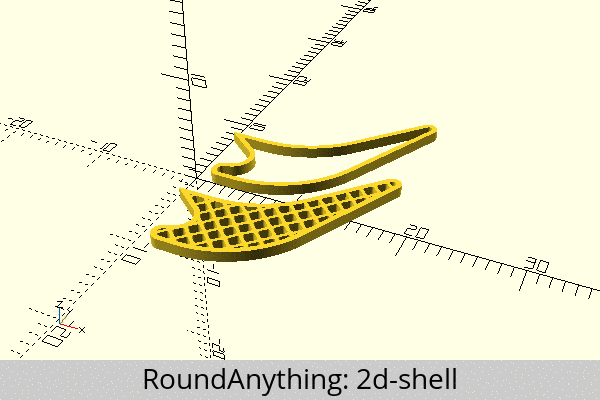

Round-Anything:用于处理平滑角和圆角的工具。

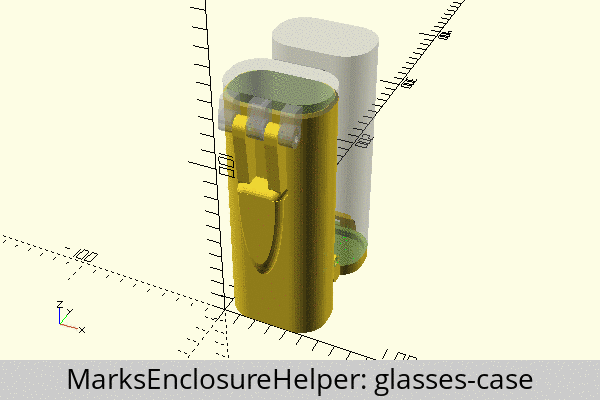

Mark's Enclosure Helper:OpenSCAD 脚本工具,用于生成一个两件式铰链盒,具有圆角、盖子、互锁轮辋、卡扣、磁铁或螺钉闭合,以及用于向任何面添加切口或添加的简单位置。
Functional:OpenSCAD 函数的集合。 它旨在提供算法和工具,以帮助使用 OpenSCAD 函数式编程技术中构建高效的脚本。

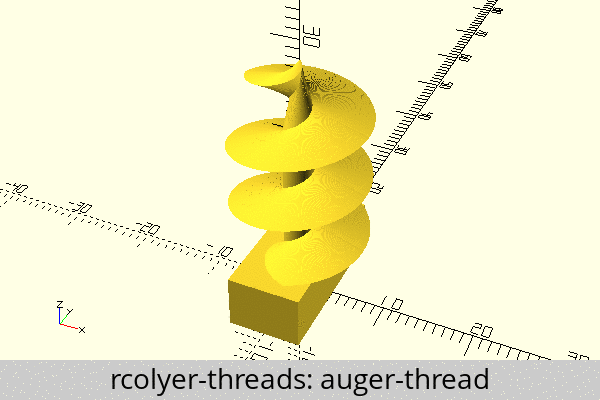

OpenSCAD threads.scad module:这是一个高效的OpenSCAD线程库,主要用于其他设计中的组件。它支持公制兼容的内螺纹和外螺纹、螺旋钻螺纹、螺纹锥形、间隙孔、埋头孔、嵌入式孔、六角螺栓、螺母、垫圈、十字尖端和用螺纹接头延伸的长杆。只要有可能,这符合参数默认值的度量标准,同时为许多值提供覆盖。
核心螺纹例程利用列表推导式将整个螺纹螺钉生成为单个多面体。与其他方法相比,这大大提高了渲染速度和鲁棒性,减少了必要的刻面数量,并增加了最终零件的触觉平滑度。这也允许部分锥形螺纹端部,以及螺旋钻和传统螺纹达到一定程度。

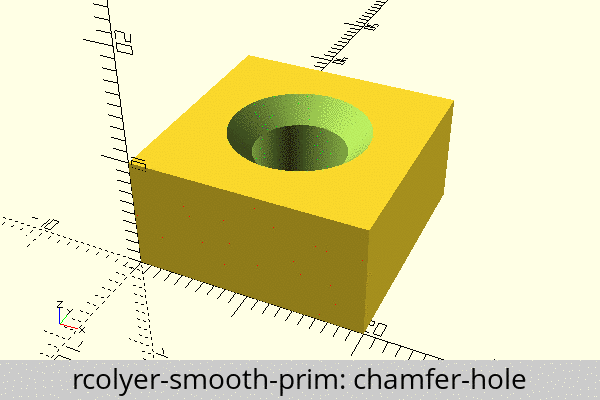

OpenSCAD Smooth Primitives Library:此库是一些平滑图元的集合,即具有指定的圆角边,用于其他设计。

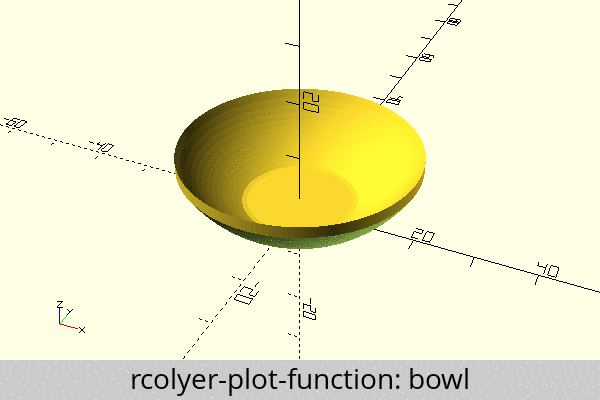

OpenSCAD Function Plotting Library:这是一个用于OpenSCAD的通用函数绘图库,它将使用笛卡尔坐标(x和y输入,z输出)、极坐标/柱坐标(r和角度输入,z输入)或轴坐标(z和角度输入、r输出)绘制函数。该库非常灵活,不仅可以用于绘图功能,还可以用于其他功能。如包含的演示文件所示,这可以有效地渲染具有由数学函数定义的曲面的普通对象。
虽然OpenSCAD还有一些其他函数绘图库,但这一个库特别健壮、快速和灵活。它使用列表理解将每个图生成为单个多面体,在一个设计中支持每种类型的多个用户定义函数,一致地创建适当的流形渲染,并且执行速度与任何其他类似大小的渲染对象一样快。

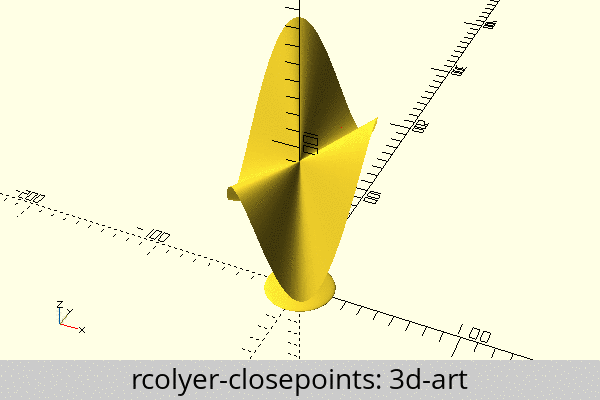

OpenSCAD ClosePoints Library:通用的OpenSCAD库,只需创建点列表即可轻松创建各种形状,这些点列表在所需形状的轮廓中描摹出层。该库由用于从这些点列表创建多面体的模块以及帮助使用变换指定点的函数组成。

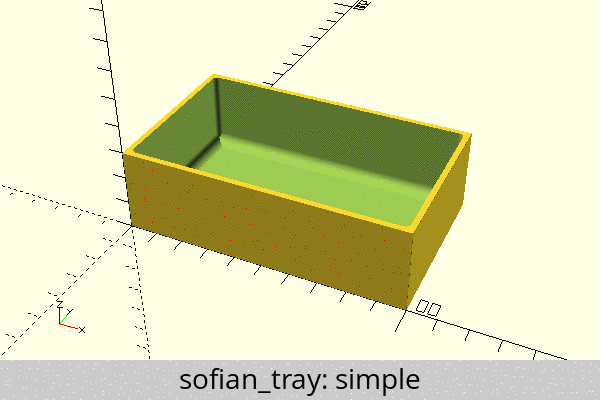

Tray Library:旨在快速创建具有不同配置的托盘,以便高效存储零件,例如硬件、小工具、棋盘游戏插件等。

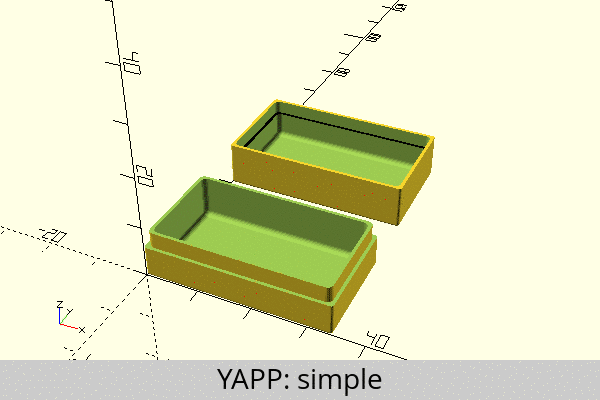

Parametric Projectbox generator:参数投影盒生成器,用于电子项目盒的生成器

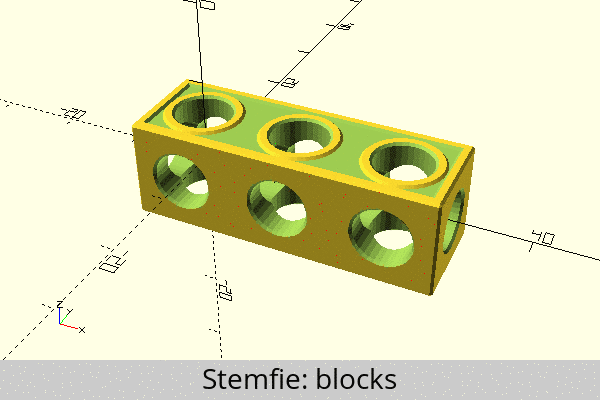

STEMFIE Parts Library:STEMFIE是一款免费的教育拼搭套装玩具,您可以在家中下载并使用和制作模型组件。每个组件都是兼容形状的机械生态系统的一部分,旨在通过各种连接和紧固件互锁。

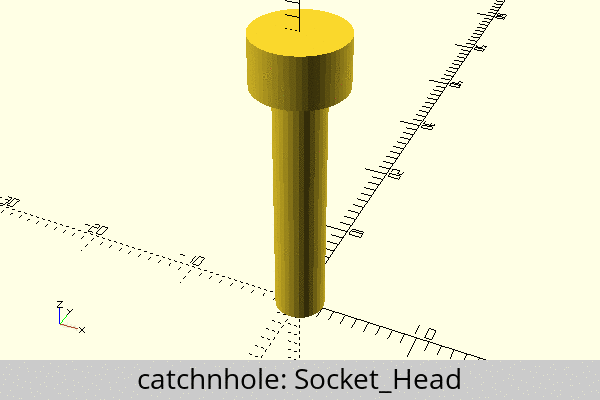

Catch'n'Hole:用于在 OpenSCAD 中创建螺母、螺丝孔和埋头孔。

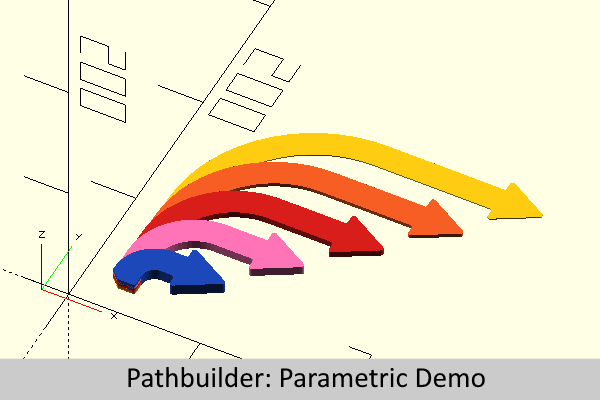

Pathbuilder:使用 SVG 语法创建带有圆角和倒角的复杂 2D 形状的快速方法。支持完整的 SVG 语法。
