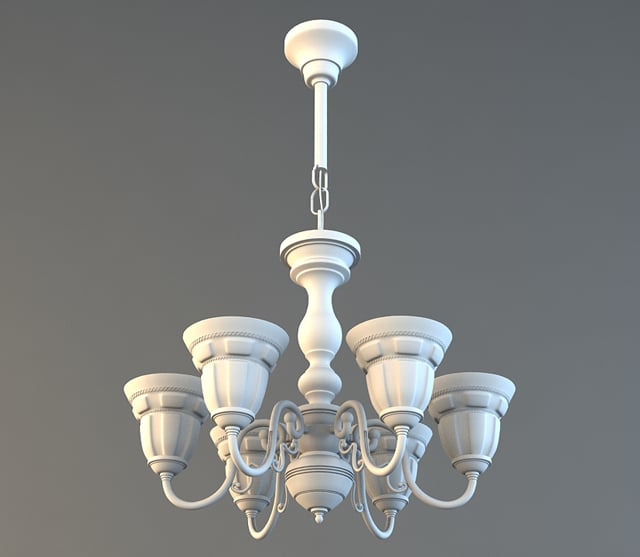

3DS Max建模图文教程：装饰性枝形吊灯建模

在本教程中，您将学习如何使用基本工具和多边形建模技术在 3D Studio Max 中对装饰性枝形吊灯进行建模。您将学习如何使用基元对象和样条线创建各种元素，以及如何使用 Max 节省时间的数组功能定位它们。

ygtu

• 18 min read
3DS Max建模图文教程：装饰性枝形吊灯建模
推荐：使用NSDT场景编辑器助你快速搭建可二次开发的3D应用场景

步骤 1

首先使用此形状创建一条线条（>线条创建>形状）。进入顶点模式并选择所有顶点，然后右键单击并选择贝塞尔角。

教程 在 3D Studio Max 中对高多边形枝形吊灯进行建模

步骤 2

使用移动工具，调整每个顶点手柄末端的绿点，以获得类似的东西。

教程 在 3D Studio Max 中对高多边形枝形吊灯进行建模

步骤 3

现在转到该行的渲染菜单，然后选中在视口中启用并将边设置为 18。之后，将其转换为可编辑多边形（右键单击>转换为>转换为可编辑多边形。

教程 在 3D Studio Max 中对高多边形枝形吊灯进行建模

步骤 4

在多边形模式下，选择并删除顶部多边形，如下所示。然后选择最后一部分中的边环，并添加 3 个新环，如使用“连接”所示。

教程 在 3D Studio Max 中对高多边形枝形吊灯进行建模

步骤 5

选择并将拉伸应用于多边形（我们在添加三个边环后得到）以获得此内容。

教程 在 3D Studio Max 中对高多边形枝形吊灯进行建模

步骤 6

从中间到末端选择顶部多边形。并应用插图和斜面。这将是我们在完成模型后放置电缆的位置。

教程 在 3D Studio Max 中对高多边形枝形吊灯进行建模

步骤 7

使用“环形和连接”将 3 个新的边环添加到拉伸的内部，如图所示。

教程 在 3D Studio Max 中对高多边形枝形吊灯进行建模

步骤 8

选择第一端的顶部中间多边形，然后应用插入两次，直到得到此值。然后在第二端使用相同的插图值重复相同的步骤。

教程 在 3D 工作室中对高多边形吊灯进行建模 麦克斯工作室

步骤 9

在边缘子对象模式下。选择由插图创建的外边环，然后从“循环”菜单（在“石墨建模工具”功能区中）中选择“循环工具”，然后单击“圆”。

教程 在 3D Studio Max 中对高多边形枝形吊灯进行建模

步骤 10

选择中间的多边形，然后单击增长，然后单击删除它们。

教程 在 3D Studio Max 中对高多边形枝形吊灯进行建模

步骤 11

在边框子对象模式下。选取孔并按住 Shift 并使用 Z 轴上的移动工具拖动。首先进行短暂的拖动运动，然后再拖动一次，以使一个环靠近边缘，一旦我们添加 Turbosmooth，这将支持几何形状。

步骤 1 图像

步骤 12

环并连接边缘环，如下所示。应用连接 2 个线段和捏合值 65。

步骤 1 图像

步骤 13

现在，在拉伸周围添加一个边环，其中 1 段，滑动值为 90，如图所示。

步骤 1 图像

步骤 14

在另一端（底部）打相同的孔并支撑它们。

步骤 1 图像

步骤 15

转到线对象的另一端，创建一个包含 18 个线段的球体（创建>几何>球体），将其转换为可编辑多边形并选择底部的 36 个多边形。

步骤 1 图像

步骤 16

删除所选多边形，然后使用“附加”将两个对象组合在一起。选择两个开放边界，然后使用 Bridge 在两个元素之间创建一个新的多边形环，以连接几何图形。

步骤 1 图像

步骤 17

现在再次回到样条对象的另一端（侧）。选择并删除顶部多边形。

步骤 1 图像

步骤 18

创建新样条曲线（>线条创建>形状。）选择所有顶点，单击鼠标右键并使其成为贝塞尔角。

步骤 1 图像

步骤 19

调整顶点的手柄以获得类似的东西。

步骤 1 图像

步骤 20

再次转到渲染菜单并选中“在视口中启用”并将边设置为 18。之后 将其转换为可编辑多边形，删除两端的多边形。

步骤 1 图像

步骤 21

创建两个新球体并重复与以前相同的操作，使用附着和桥接将它们与主对象组合并连接。

步骤 1 图像

步骤 22

创建一个具有 18 个边和 4 个高度段的新圆柱体（创建>几何>圆柱体）。将其转换为可编辑多边形，并在顶部应用一次斜面，在底部应用四次斜面，直到获得此形状。

步骤 1 图像

步骤 23

在顶部多边形上应用“内陷”，在底部多边形上应用“高度”值较低且轮廓量较大的斜面。

步骤 1 图像

步骤 24

在顶部再应用三次斜面，在底部再应用四次，直到得到这个形状。

步骤 1 图像

步骤 25

在底部再涂抹四次斜面。然后将斜面应用于顶部，高度值为 0。然后再次在顶部涂抹斜角，轮廓量为 0。

步骤 1 图像

步骤 26

在顶部应用与上一步相同的两个步骤，但这次使用更大的高度值。在底部应用插图、拉伸和斜面以获得此结果。

步骤 1 图像

步骤 27

我们通过应用具有负高度值的拉伸来继续在底部工作。然后再次应用“内陷”和“拉伸”，但这次使用正值和更大的“高度”量。最后再应用一次斜面。

步骤 1 图像

步骤 28

继续使用相同的“高度”和“轮廓”值再应用两次斜面，但对于第二个斜面，这些值为负数。然后继续倒角，直到得到类似变形球体的东西。

步骤 1 图像

步骤 29

在顶部多边形上，我们再次应用“内边距”、“拉伸”和“插入”，然后删除多边形。结果应如下所示。

步骤 1 图像

步骤 30

环住边缘，并使用 Connect 在顶部添加 8 个新环，在底部添加 7 个新环。

步骤 1 图像

步骤 31

选择循环之间的多边形，然后使用负高度值将其拉伸。

步骤 1 图像

步骤 32

在由拉伸制作的每个环上，使用“环形并连接”在中间添加一个新环。

步骤 1 图像

步骤 33

添加一些额外的边缘循环，如图所示。

步骤 1 图像

步骤 34

添加更多循环，如底部所示。

步骤 1 图像

步骤 35

移动圆柱体上的环并再添加一个，这样我们总共有四个环。然后选择每个第三部分的多边形（如图所示），并应用插入 2 次。

步骤 1 图像

步骤 36

再次使用循环工具，像上次（在步骤 9 中）一样添加孔。

步骤 1 图像

步骤 37

选择前两个装饰元素，然后选择下面在主元素上突出显示的八个多边形，然后删除它们。

步骤 1 图像

步骤 38

转到“层次结构”面板，然后选择“仅影响透视”。将枢轴点移动到主体的中心，如下所示。然后关闭“仅影响透视”。

步骤 1 图像

步骤 39

按住 Shift 的同时使用旋转工具，再制作五个副本并以 60 度为增量旋转它们。

步骤 1 图像

步骤 40

使用“附加”将对象组合在一起，然后选择匹配的边框并使用“带 4 段”的桥接工具缩小间隙。最后应用一个具有 2 次迭代的涡轮平滑修改器。

步骤 1 图像

步骤 41

选择我们刚刚制作的桥上显示的两个循环，然后使用缩放工具像这样缩放它们。

步骤 1 图像

步骤 42

创建一个具有 18 个边和 4 个高度段的新圆柱体。然后应用锥度修改器并为“曲线”选项设置负值。

步骤 1 图像

步骤 43

创建一个具有 18 个线段的新球体，然后使用缩放工具使其稍微变形。

步骤 1 图像

步骤 44

将球体转换为可编辑的多边形。然后选择顶部和底部 36 个多边形并删除它们。同时删除圆柱体上的顶部和底部多边形。连接对象并使用 Bridge 连接两者。

步骤 1 图像

步骤 45

创建另一个圆柱体和一个球体并重复相同的步骤。结果应如下所示。

步骤 1 图像

步骤 46

在顶部应用斜面 3 次。首先使用负值，其余为正值。在底部也应用一个斜角，值较低，以获得此结果。

步骤 1 图像

步骤 47

在顶部再应用两次斜面，然后拉伸，然后再次使用与我们创建的第二个斜面相同的值进行斜面，但这次使用负轮廓。

步骤 1 图像

步骤 48

继续添加具有正轮廓的斜角两次。然后添加具有 0 Height 值的斜角，然后拉伸。再次应用高度为 0 且轮廓稍大的斜面，最后再次拉伸。

步骤 1 图像

步骤 49

应用“内陷”，然后应用“拉伸”负值。再次插入并应用与拉伸高度相同的斜面，但这次具有正高度和负轮廓。

步骤 1 图像

步骤 50

在顶部多边形上应用内边距，然后在每条边上添加两个新环，如下所示。

步骤 1 图像

步骤 51

在球体和圆柱体之间的连接处添加环。

步骤 1 图像

步骤 52

在顶部，在中心内侧创建两个新环，然后使用环工具在每侧打一个孔。创建一个具有 8 条边的圆环对象（创建>几何体>圆环），并使用“附加”将其组合到对象中。最后删除圆环底部的 6 个多边形并使用 Bridge 将元素连接在一起，将段设置为 2。

步骤 1 图像

步骤 53

在中心多边形上应用“内边距”，然后应用“使用负高度”值进行拉伸，然后删除中心多边形。在边上应用倒角并将线段设置为 2。最后应用涡轮平滑修改器 - 迭代 2。

步骤 1 图像

Step 54

创建一个具有 2 个高度段的新圆柱体，并将其转换为可编辑的多边形。然后在底部多边形上，应用两次内嵌，然后拉伸，最后再次内陷。

步骤 1 图像

步骤 55

再应用两次斜面，然后应用两次插图，如下所示。

步骤 1 图像

步骤 56

在顶部，我们应用一个内陷，然后删除多边形。

步骤 1 图像

步骤 57

创建一个新的圆柱体，将其转换为可编辑多边形并缩小底部多边形，然后将其倾斜四次。

步骤 1 图像

步骤 58

再应用四次斜面以获得这样的圆形。

步骤 1 图像

步骤 59

现在再斜面五次才能得到这个形状。

步骤 1 图像

步骤 60

选择下面突出显示的多边形组，然后应用斜面。

步骤 1 图像

步骤 61

删除底部面，并添加新的边环，如下所示。

步骤 1 图像

步骤 62

在顶部多边形上，我们首先应用一个插图，然后使用斜面创建一个类似于元素外部的形状，以赋予其厚度。

步骤 1 图像

步骤 63

靠近边缘，添加循环，最后应用 Turbosmooth - 迭代 2。

步骤 1 图像

步骤 64

创建一个具有曲线形状的新样条曲线，然后从“渲染”菜单中选择“矩形”并选中“在视口中启用”。

步骤 1 图像

Step 65

将其转换为可编辑多边形并添加靠近边缘的环（如图所示），然后删除两个侧面多边形。

步骤 1 图像

步骤 66

将 Turbosmooth 应用于元素，然后使用“旋转”和“移动”工具对其进行定位。转到层次结构面板，然后单击“仅影响枢轴”并将枢轴点设置为大元素的中心，以便围绕主元素旋转该元素的副本。

步骤 1 图像

步骤 67

转到“工具”菜单，然后单击“阵列...选择旋转>总计并输入 360，然后将数组维度 1D 设置为 70，然后单击确定。

步骤 1 图像

步骤 68

创建一条略微弯曲的直线，并应用与上一条线相同的设置。

步骤 1 图像

步骤 69

与前面的步骤一样，将线条转换为可编辑多边形，并在边缘附近添加循环。平滑应用，并使用数组功能添加 70 个副本。

步骤 1 图像

步骤 70

现在创建一个具有灯泡轮廓的新样条。

步骤 1 图像

步骤 71

添加车床修改器并检查“焊芯”、“翻转法线”，然后从对齐设置中单击“最小值”。

步骤 1 图像

步骤 72

添加涡轮平滑 - 迭代 1 并将灯泡放置在正确的位置，如下所示。

步骤 1 图像

步骤 73

将所有元素和灯泡分组（组>组），然后从“层次结构”菜单中单击“仅影响透视”并将枢轴居中到主体的中心。最后制作五个副本并像这样旋转它们。

步骤 1 图像

步骤 74

创建两条新线，它们将成为我们的电缆。选中“在视口中启用”并赋予它们中等厚度，然后将它们转换为可编辑多边形。就像我们之前所做的那样，制作五个副本并旋转它们，每个手臂一个。

步骤 1 图像

步骤 75

创建一个新的圆柱体并将其转换为可编辑的多边形。删除顶部多边形，在底部多边形上，应用斜角两次，插入，然后使用与拉伸前的斜角相同的值，然后应用斜面、拉伸和再次斜角。结果应该是这样的。

步骤 1 图像

步骤 76

我们继续执行嵌入、斜角、拉伸和插入。再次拉伸，高度值较高，然后再次嵌入，最后以负高度拉伸。

步骤 1 图像

步骤 77

使用环形和连接添加一些额外的边缘环路，如图所示。

步骤 1 图像

步骤 78

如图所示，在底部添加额外的边缘环，并使用前面覆盖的技术在侧面打一个孔。

步骤 1 图像

步骤 79

创建一个具有 12 个边和 24 个线段的新圆环，并将其转换为可编辑的多边形。删除下半部分，在按住 Shift 的同时，向下拖动以创建类似这样的内容。

步骤 1 图像

步骤 80

应用对称修改器，将镜像轴设置为 Y，然后将对象转换为可编辑多边形。

步骤 1 图像

步骤 81

在一侧添加两个新的边环，并删除新环之间的多边形。然后选择两个边框并点击 帽 按钮，最后在边缘应用倒角。

步骤 1 图像

步骤 82

添加一个 Turbosmooth 修饰符并制作该元素的一些副本，以获得类似链条的东西。之后，在孔中制作一条新线，这将是我们的电缆。

步骤 1 图像

步骤 83

最后返回顶部元素并选择顶部边框。使用 Shift + 拖动，将其向上移动。第一次做一个小动作，第二次做一个更大的动作，以便从第一个动作中获得支撑优势。这将完成我们的枝形吊灯模型。

步骤 1 图像
