如何使用 Mental Ray 渲染体积效果

在本教程中，我们将学习如何使用 Mental Ray 渲染体积效果。特别是，我们将使用 Mental Ray 的局部体积着色器在我们的场景中创建体积光效果，如光雾，并使用体积光子着色器创建体积焦散。

ygtu

Jul 13, 2023 • 11 min read

推荐：NSDT场景编辑器助你快速搭建可二次开发的3D应用场景

步骤 1

我们将使用的场景由一个简单的走廊组成有一些窗户。我们将渲染光的效果雾气照进走廊，就像从里面看到一样。

步骤 2

要开始。我们的第一个目标是分配一些基本材料到现场。我们将分配一个简单的走廊的彩色材料，以及Mental Ray Arch和Design材料将用于此目的。

步骤 3

我们现在将创建一个聚光灯来照亮场景。我们将使用聚光灯因为聚光灯可以帮助我们将光子准确地引导到我们所处的位置想要，不像点光源或定向光，它发出各个方向的光子。

我们将引导聚光灯以便它指向其中一个窗口，如下所示。

步骤 4

我们将为此光源打开光线追踪阴影，我们还将乘数设置为 10，以使场景变亮一点。我们要把灯设置为为我们将产生的焦散效果发射光子后。

为此，请右键单击灯并转到对象属性 > 心理射线 选项卡并检查 生成焦散选项。

步骤 5

接下来我们将设置一些渲染选项，例如将渲染器更改为 Mental Ray 并分配场景的体积着色器。要将渲染器设置为 Mental Ray，请按 F10 转到渲染选项，然后转到分配渲染器卷展栏并将生产渲染器更改为 Mental Ray。

步骤 6

接下来转到渲染器选项卡，然后向下滚动到“摄像机效果”卷展栏中的“摄像机着色器”部分，然后将“部分体积”着色器分配给“体积”插槽。这将是遮蔽灯光雾效果的体积着色器。我们稍后将调整着色器。

步骤 7

现在让我们打开全局照明对于我们的场景。我们这样做是因为我们的走廊将有只有一个光源，如果我们没有光线从墙壁，我们将有一个黑暗的房间。要打开全局照明，按 F10 转到渲染设置并转到间接照明选项卡以启用全局照明。

我们还将增加发射焦散和GI光子的数量为200000。这样我们将在我们的设置中具有更详细的照明。

步骤 8

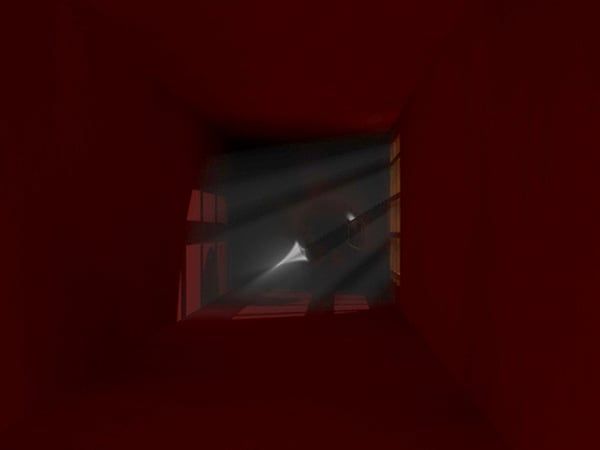

让我们给场景一个快速渲染来测试到目前为止，我们的设置。

正如我们在上面看到的，我们绝对可以看到淡淡的雾气，但效果太强了。现在是时候调整分量着色器以获得我们想要的效果。让我们现在看看部分体积着色器中的各种设置我们可以利用我们的优势。

我们来看看最着色器中的重要参数。

散点颜色：表示颜色的淡雾。请记住，雾的颜色与聚光灯的颜色。因此，如果您更改聚光灯的颜色，请记住，您需要将其与散点颜色匹配。在我们的例子中，我们将将其保留为默认的白色。

另一个重要用途散点颜色是我们可以用来控制雾的强度调整颜色的白度。由于我们当前的设置具有非常强烈的雾效果，我们可以将其减少到更多可管理，如 0.235。

灭绝：此参数控制雾效果的强度。它表示散射光在通过环境。让我们将其减少到类似 0.02 和给它一个快速的测试渲染。

r，g1，g2：这三个参数共同用于表示我们需要的散射类型。它表示我们是否需要各向同性散射或正向散射或向后散射。这还得处理粒子是否在环境将光线散射到它们的前面、后面或均匀地向各个方向散射。显示一些预设组合下面：

差异散射类型之间很微妙，但可以清楚地看到比较 Ram 播放器中的各种散射模式。

不均匀：此参数可用于将浑浊效果引入光源的雾中。像 1 这样的值会产生不均匀的多云着色，而 0 会产生均匀的雾效果。

请谨慎使用此参数，因为它可以直接影响渲染时间。您可能也不想过度效果（如下图所示），其中参数设置为 1，只是夸大其词。

高度：这参数用于模拟地面雾效果，可以是通过将模式设置为仅在高度以下填充来激活。它可用于仅在一定高度以下遮蔽灯光的雾气。

最小值和最大步距：此参数控制精度散射是阴影的。数字越小意味着更准确着色以渲染时间为代价，而较大的数字可以加快速度向上渲染，但可能会引入一些伪影。使用这些值，直到获得适合您的设置的金额。经验法则是将最小距离设置为最大距离的 10%。

我们还可以指定哪些灯光需要使用“灯光”选项进行体积着色。但是由于我们的场景只有一个光源，因此我们将将其保留为默认值。

到目前为止，我们已经看到了我们如何在精神射线中遮蔽光雾。现在让我们看看如何我们可以使用相同的部分体积着色器来着色光子并获得体积焦散。

创建卷焦散效果

创建卷焦散，我们需要一种特殊的设置来遮蔽焦散光子进入我们的场景。

以下设置显示了它是如何完成的。

首先让我们打开心理射线设置中的焦散，方法是转到“渲染设置”对话框按 F10 并导航到“间接照明”选项卡中的焦散部分。通过选中启用框以包含焦散来打开焦散在我们的场景中生成。

对于体积焦散，我们需要一个产生光子的聚光灯。这些光子通过光子收集器，该收集器位于指定需要为体积效果着色的光子。这些是阴影光子，现在穿过产生焦散的物体，最终在体积上被着色。让我们看看我们如何可以在 3ds Max 中对此设置进行建模。

步骤 9

对于光子收集器，我们要去使用简单的平面和精神射线材质，以便我们可以根据需要自定义材质。在这种情况下，我们将使用它来遮蔽光子。让我们请参阅下面的操作方法。

如您所见，我已经为着色器的表面、阴影和光子组件分配了一个 Transmat 材质。Transmat着色器只不过是一个假人着色器，告诉主 Mental Ray 着色器不为指定的组件。所以我们不打算渲染表面，阴影，也没有任何来自光子收集器平面的光子。只是将成为遮蔽焦散光子的平面要生成。至于光子体积，我们分配了一个部分体积光子着色器，它只是一个部分体积着色器专为光子设计。

还要确保你关闭光子收集器平面的阴影，因为我们这样做不需要它向场景投射任何阴影。
