3D模型如何添加金属贴图?
金属贴图能够增强模型的光照反射、镜面反射、高光效果、纹理细节和色彩变化等方面的效果。它是一种重要的贴图技术,被广泛应用于游戏开发、影视制作等领域,能够提高模型的视觉真实感和吸引力。
1、金属贴图的原理
金属贴图(Metallic Map)是一种用于模拟物体表面金属性质的贴图技术。它通过控制光线在物体表面的反射和折射行为来实现对金属材质的模拟。金属贴图通常使用灰度图像来表示物体表面的金属度信息,白色表示完全金属,黑色表示非金属。
金属贴图的原理可以简单地描述为以下几个步骤:
创建金属贴图:首先需要创建一个金属贴图,它通常使用灰度图像来表示物体表面的金属度信息。白色表示完全金属,黑色表示非金属,灰度值在白色和黑色之间的区域表示不同金属度的过渡。金属贴图可以使用各种软件工具创建,如Substance Painter、Photoshop等。
应用金属贴图:将金属贴图应用到模型上,通常需要使用3D软件或游戏引擎中的材质编辑器。在应用金属贴图的过程中,需要将金属贴图映射到模型表面,并将其与其他贴图(如漫反射贴图、法线贴图等)结合使用。应用金属贴图后,模型表面的不同部分会具有不同的金属度,从而实现对金属和非金属材质的模拟。
光照计算:在渲染过程中,根据金属贴图的信息,计算光线在物体表面的反射和折射行为。金属材质通常具有高度反射的特性,光线会在金属表面产生明亮的高光和镜面反射效果。而非金属材质则会吸收部分光线,产生较暗的漫反射效果。通过金属贴图的控制,可以调整物体表面的光照响应,实现对金属和非金属材质的真实模拟。
总的来说,金属贴图通过控制光线在物体表面的反射和折射行为来模拟金属和非金属材质的效果。它使用灰度图像来表示物体表面的金属度信息,通过应用和计算光照效果,实现对金属和非金属材质的真实模拟。金属贴图是提高物体视觉真实感的重要技术之一。
2、金属贴图的作用
金属贴图可以增强模型的以下几个效果:
光照反射:金属贴图可以控制物体表面的光照反射行为,使得金属材质在光线照射下产生明亮的高光和镜面反射效果。这种反射效果能够增加模型的真实感,并且使其更加吸引人。
镜面反射:金属贴图可以模拟出金属表面的镜面反射效果,使得模型在特定角度下反射出周围环境的景象。这种镜面反射效果能够增加模型的细节和深度感,使其看起来更加逼真。
高光效果:金属贴图可以控制金属材质表面的高光效果,使得模型在受到光线照射时,金属部分呈现出更加明亮、闪耀的效果。这种高光效果能够增加模型的视觉吸引力和真实感。
纹理细节:金属贴图可以在模型表面添加各种纹理和细节,如划痕、锈迹、指纹等,从而增强模型的视觉细节和质感。这些纹理细节能够使模型表面更加真实,并且使观察者对模型产生更多的兴趣。
色彩变化:金属贴图可以通过调整金属度的灰度值来改变模型的颜色和色彩变化。不同金属度的部分会呈现出不同的颜色和反射效果,从而增加模型的视觉变化和层次感。
3、如何设置金属贴图?
调整模型金属贴图首先要选择合适的建模软件:建模软件必须支持材质编辑和渲染的 3D 建模软件。一些常用的软件包括Blender、Maya、3ds Max等。但是这些建模软件都是专业的建模软件,软件体积大、环境依赖多、安装复杂、使用起来门槛高,不是最佳首选。
GLTF材质纹理工具 作为一款在线材质纹理编辑工具,编辑器基于Three.js 开发,可以在任意支持webGL的浏览器运行,不需要额外的插件或者下载。

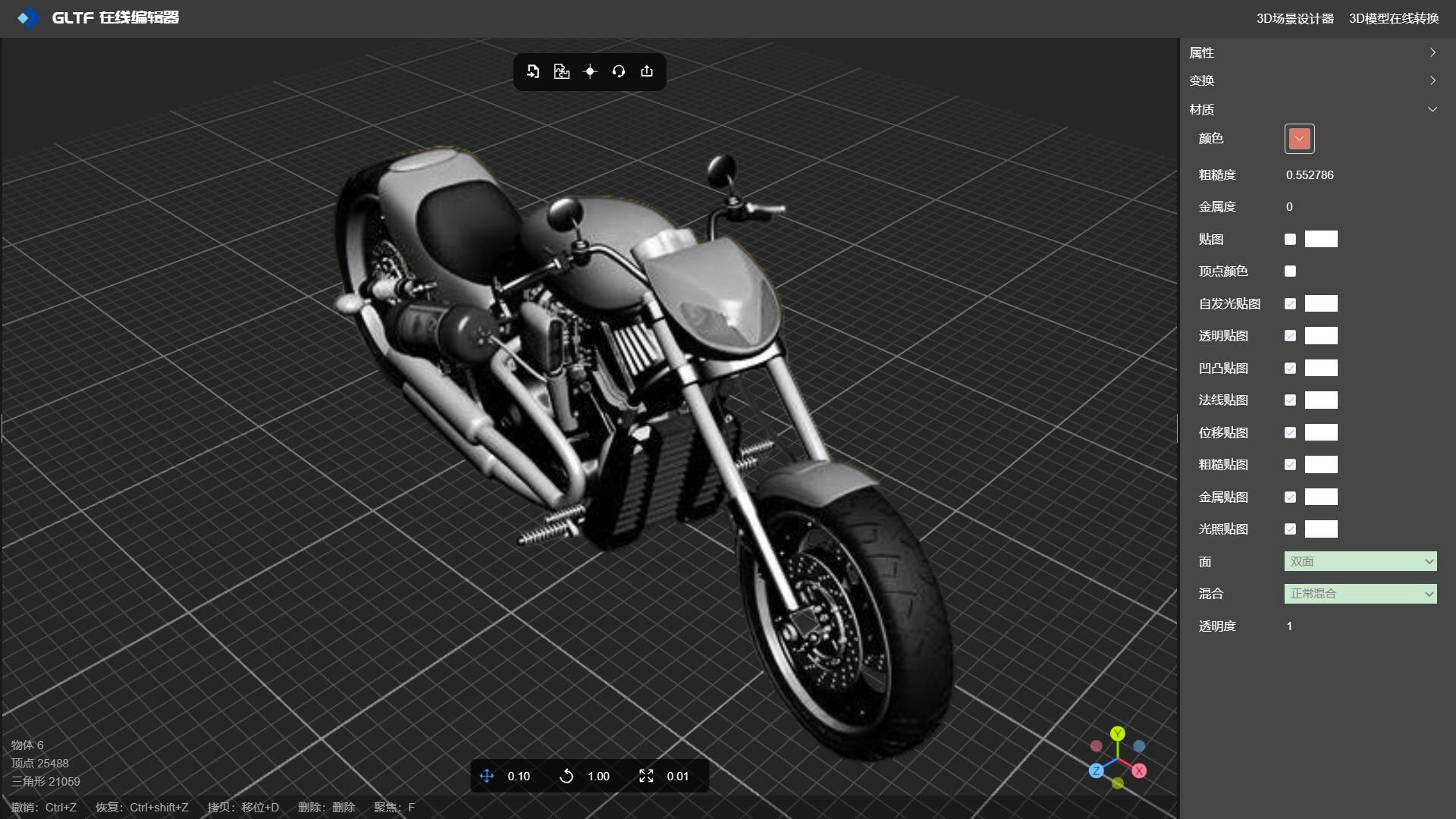

以下是如何使用 GLTF材质纹理工具 修改模型金属贴图的实例,先导入模型,原始原型效果如下:

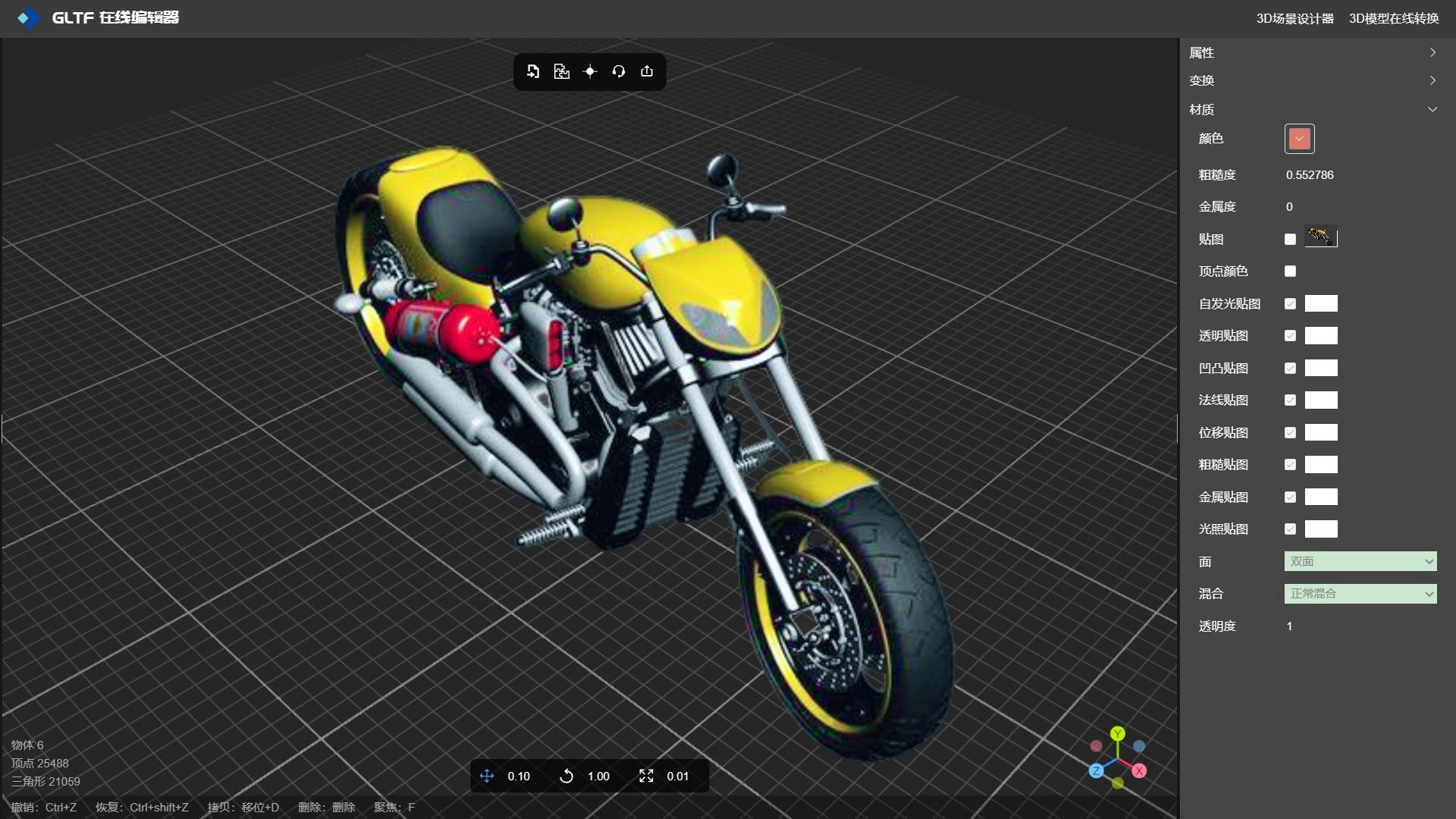

选中模型,切换到右侧材质面板,设置纹理贴图,效果如下:

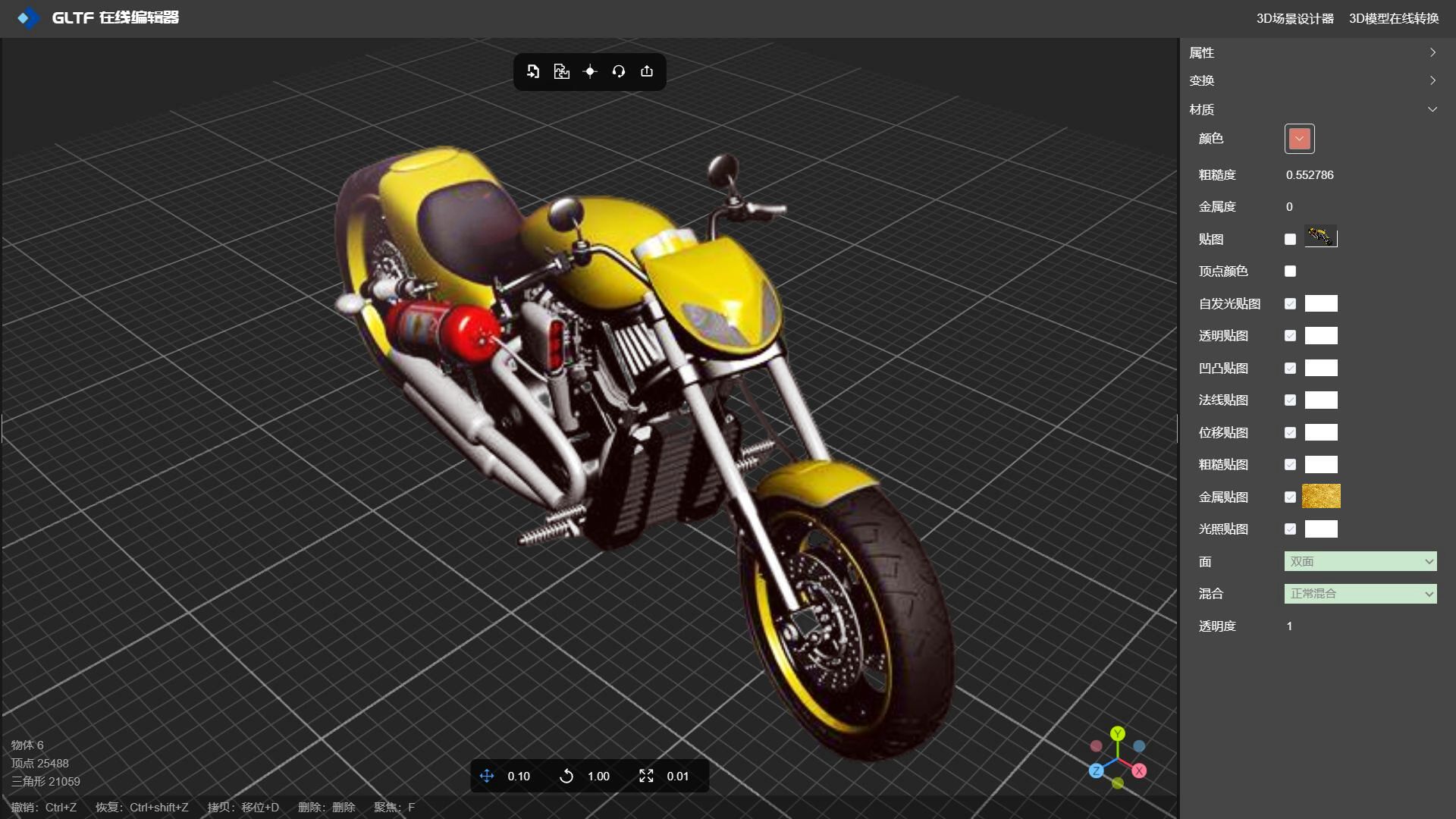

金属贴图用于定义模型表面的金属属性。通过调整金属贴图的值,可以指定哪些部分是金属的,哪些是非金属的,设置车身的金属贴图,使机车看起来更加有金属质感,效果如下:
GLTF 编辑器 是一个功能强大、易于使用的在线3D模型编辑和查看工具,它支持多种格式的3D模型导入并将模型导出为GLB格式,除了可以对3D模型进行基本属性的修改之外,还支持对模型原点重置以及模型材质纹理修改。对于3D开发者和设计师来说,GLTF 编辑器 是一个非常有用的工具,可以帮助他们更方便地处理3D模型。
