FreeCAD 3D绘图教程
FreeCAD是来自法国Matra Datavision公司的一款开源免费3D CAD软件, 基于CAD / CAM / CAE几何模型核心,是一个功能化、参数化的建模工具。FreeCAD的直接用户目标是机械工程、产品设计,当然也适合工程行业内的其他广大用户,比如建筑或者其他特殊工程行业。
在线工具推荐:Three.js AI纹理开发包 - YOLO合成数据生成器 - GLTF/GLB在线编辑 - 3D模型格式在线转换 - 3D数字孪生场景编辑器

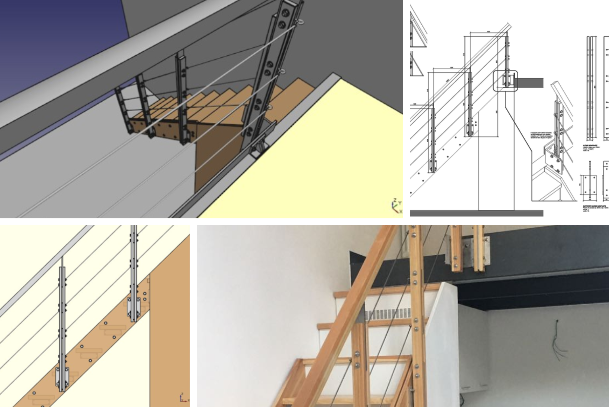

构建现实世界
FreeCAD主要用于为现实世界设计对象。您在FreeCAD中所做的一切都使用现实世界的单位,无论是微米,公里,英寸还是英尺,甚至是单位的任意组合。FreeCAD提供了生成,导出和编辑实体,全精度模型的工具,导出它们以进行3D打印或CNC加工,创建模型的2D图纸和视图,执行分析(例如有限元分析)或导出模型数据(例如数量或物料清单)。

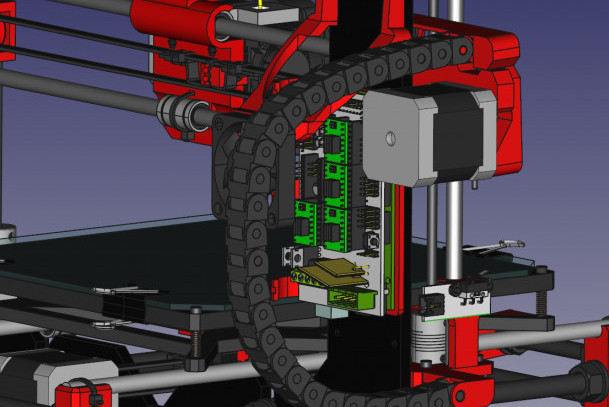

强大的基于实体的几何内核
FreeCAD具有基于Open CASCADE技术的高级几何引擎。它支持实体、边界表示 (BRep) 对象和非均匀有理基础样条曲线 (NURBS) 曲线和曲面,并提供广泛的工具来创建和修改这些对象,包括复杂的布尔运算、圆角、形状清理等等。
参数化的环境
所有FreeCAD对象都是原生参数化的,这意味着它们的形状可以基于诸如数值,文本,开/关按钮甚至其他对象等属性。所有形状变化都按需重新计算,由撤消/重做堆栈记录,并允许保持精确的建模历史记录。一个对象的属性可以驱动其他对象的属性值,允许复杂的自定义参数链,这些参数链只能存在于您最疯狂的梦想中。新的参数化对象易于编码。
无处不在的Python

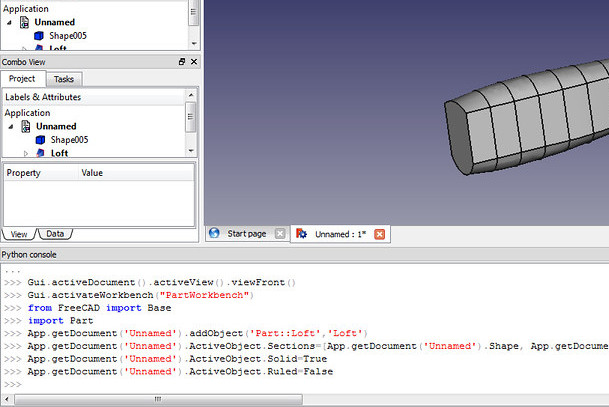

虽然FreeCAD核心功能是用C语言编码的,以提高健壮性和性能,但大部分外部层,工作台以及核心和用户界面之间的几乎所有通信都是用Python编码的,这是一种灵活,用户友好,易于学习的编程语言。从 Python 代码中,您可以在 FreeCAD 中做任何事情,从集成 Python 控制台中的简单单行命令到录制宏,编写自己的工具直到完整的自定义工作台。

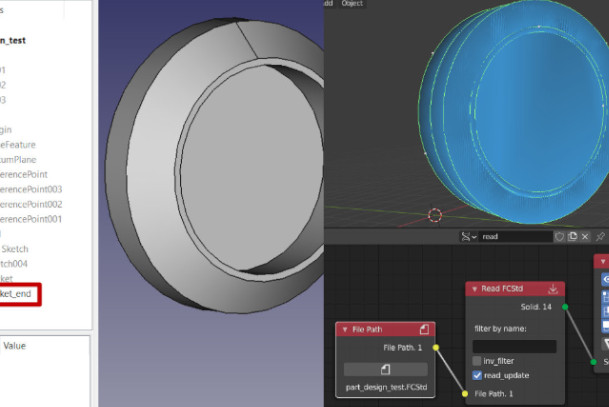

多种文件格式支持
FreeCAD允许您从模型中导入和导出模型和许多其他类型的数据,例如分析结果或数量数据到数十种不同的文件格式,例如STEP,IGES,OBJ,STL,DWG,DXF,SVG,SHP,DAE,IFC或OFF,NASTRAN,VRML,OpenSCAD CSG等等,除了FreeCAD的本机FCStd文件格式。附加工作台还可以添加更多文件格式。

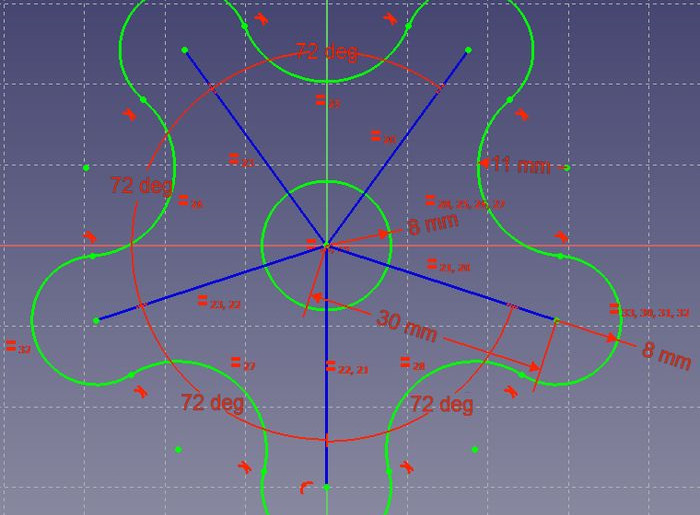

基于参数化约束的二维绘制工具
FreeCAD具有最先进的草绘器,带有集成的约束求解器,允许您草绘几何约束的2D形状。草图是FreeCAD的主要构建块,用它构建的受约束的2D形状可以用作在整个FreeCAD中构建其他对象的基础,无论是使用专用的零件设计工作台还是任何其他工作台。

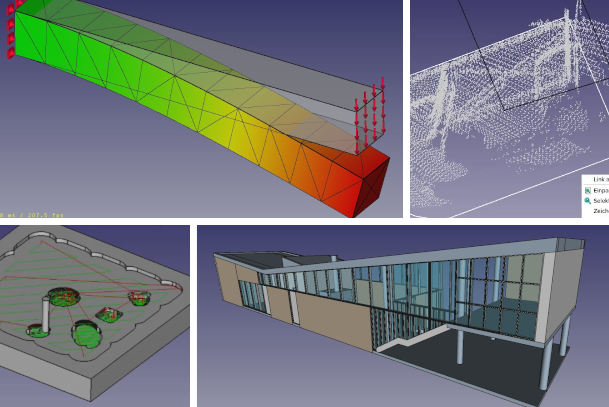

大型(且不断增长的)多专业生态系统
FreeCAD为各种目的提供了专用的工作台,例如CSG建模,简单的2D CAD制图,NURBS表面,建筑或BIM建模,3D打印,CAM和CNC,点云,使用OpenSCAD文件,设计工业机器人轨迹,进行有限元分析等等。FreeCAD还提供了简单的工具来安装和管理由用户社区开发的附加工作台和宏。
最后, FreeCAD是为每个人,由每个人制作的。它是由开发人员,用户,版主,翻译人员组成的社区开发和维护的,所有人都希望使FreeCAD成为一个免费而强大的工具。所做决定背后没有商业目的,没有强迫你升级你的FreeCAD版本或将你置于特定的工作流程或生态系统中。FreeCAD以及您使用FreeCAD生成的文件和数据确实是您的,永远!
链接:https://www.freecad.org/features.php
