超详细图文教程:3DS Max 中创建低多边形游戏长剑模型-上部

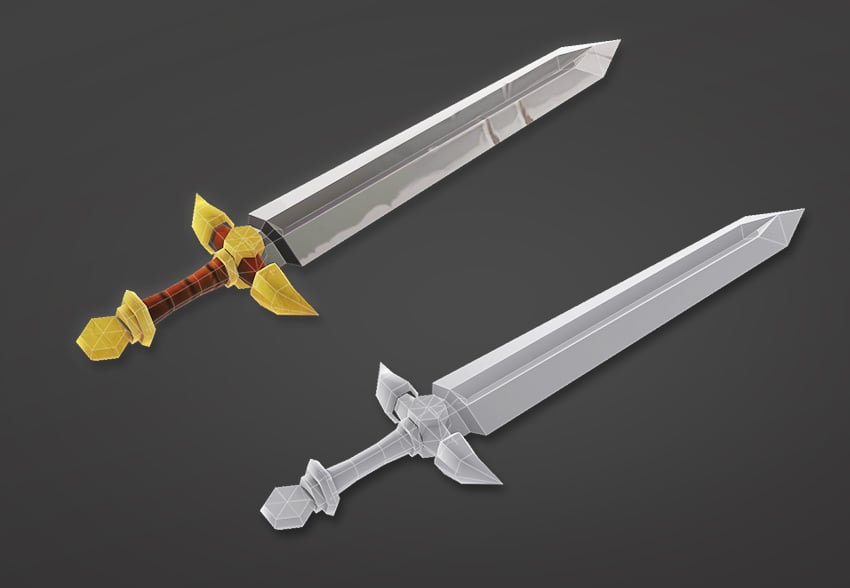

按照本教程逐步创建一个低多边形剑模型,您可以在视频游戏、图形设计和插图项目中使用,同时快速学习 3Ds Max。 您将在本教程中学习的一些技能包括创建基本的 3D 形状、建模技术和准备纹理拓扑。
![超详细图文教程:3DS Max 中创建低多边形游戏长剑模型-上部](/content/images/size/w2000/2023/07/3-3.jpg)
推荐:NSDT场景编辑器助你快速搭建可二次开发的3D应用场景
在此,由两部分组成的教程的第一部分中,我将向您展示如何:
- 对剑柄进行建模
- 剑的护手模型
- 剑刃建模
1. 如何制作剑柄
步骤 1
在本教程中使用正交视图。要更改视图,请单击视口上任意位置的鼠标中键或屏幕左上角的小按钮。
![选择正交视图](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_orthographic.jpg)
步骤 2
通过选择“创建>标准基元>圆柱体”,将圆柱体生成到场景中。
![在场景中生成一个圆柱体](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_cylinder.jpg)
步骤 3
在“气缸参数”中,输入以下内容:
- 半径:15米
- 高度:90米
- 高度段: 3
- 瓶盖段: 1
- 面: 6
![调整气缸参数](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_parameters.jpg)
步骤 4
通过右键单击圆柱并选择转换为可编辑多边形,使新对象成为可编辑多边形。
![将形状转换为可编辑多边形](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_cylinder_editable_poly.jpg)
步骤 5
通过选择移动工具,然后按住键盘上的 Shift 键将 Y 轴中的重复对象拖出现有对象来复制圆柱体。
还可以使用右键单击“克隆”>复制对象。确保为克隆选项选择复制。
![复制圆柱体](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_duplicate.jpg)
步骤 6
使用多边形选择工具选择克隆圆柱体的所有顶部多边形(可以通过按住键盘上的 Shift 键来执行此操作)。选择除底部多边形以外的所有多边形后,按键盘上的 Delete 键将其删除。
![使用面选择工具移除不需要的面](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_delete_top.jpg)
步骤 7
使用缩放工具缩短克隆的圆柱体。
![缩小形状](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_scale_tool.jpg)
步骤 8
使用缩放工具增加克隆圆柱体的宽度,然后将其放在第一个圆柱体的顶部。
![增加形状的宽度](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_wider.jpg)
步骤 9
使用“边框选择工具”或“边选择工具”选择圆柱体的所有上边缘。然后点击 上限 按钮填充空白区域。
![盖住空白空间](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_cap.jpg)
步骤 10
使用“剪切工具”创建沿圆柱中心向下延伸的边。
![创建新边](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_cut.jpg)
步骤 11
复制顶部圆柱体并将其移动到手柄底部。
![复制顶部圆柱体](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_bottom_cylinder.jpg)
步骤 12
转到 Swift 循环建模>。 使用 Swift 循环在重复的圆柱对象周围创建一个新环。
![使用快速循环](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_swiftloop.jpg)
步骤 13
选取新边,然后使用缩放工具向外扩展内圈。
![调整圆柱体的形状](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_expand_cylinder.jpg)
步骤 14
复制新形状并使用旋转工具将对象旋转 90 度。然后使用“移动工具”将对象直接放置在手柄下方。
![旋转形状](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_rotate_bottom.jpg)
步骤 15
通过检查其他视图(正面、右侧、左侧、顶部和底部)来确保所有对象都集中。
使用移动工具或在底部输入一个值(x、y 或 z)来调整对象。
![集中所有形状](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_bottom_placement.jpg)
步骤 16
选择顶部圆柱对象并再次复制它。将新的复制圆柱体移动到手柄的底部。
![复制顶部圆柱体](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_duplicate_bottom.jpg)
步骤 17
使用顶点选择工具选择手柄的中间顶点。选择中间顶点并将其突出显示为红色后,使用缩放工具将顶点向内移动,朝向控点的中间移动。
![使用顶点选择工具调整形状](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_scale_middle_handle.jpg)
步骤 18
再次浏览每个对象,并使用上述技术根据自己的喜好进行调整。
![最终的剑柄模型](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_handle_complete.jpg)
2. 如何制作剑的护手
步骤 1
按照与之前相同的步骤创建新的圆柱对象。这次不要太担心高度和半径尺寸,因为它们可以在以后更改。其余参数应为:
- 高度段: 3
- 瓶盖段: 1
- 面: 6
![创建新的圆柱对象](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_new_cylinder.jpg)
步骤 2
使用旋转工具将新圆柱体旋转 90 度。
![将气缸旋转 90 度](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_cylinder_rotation.jpg)
步骤 3
通过转到“层次结构”选项卡,选择“仅影响透视”,然后选择“居中到对象”,使透视点居中到对象。
![更改对象的枢轴点](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_align_center.jpg)
步骤 4
右键单击对象,然后选择转换为可编辑多边形。
![将对象转换为可编辑的多边形](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_editable_poly_cylinder.jpg)
步骤 5
使用缩放工具将对象适当地缩放到尺寸。之后,使用移动工具将圆柱体移动到手柄的顶部和中心。
![使用缩放工具](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_cylinder_placement.jpg)
步骤 6
复制底部形状,然后使用移动工具将其放置在顶部圆柱体的中心。
![复制底部形状](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_bottom_move.jpg)
步骤 7
在仍选择新形状的情况下,双击对象颜色框将颜色更改为蓝色。这将帮助您组织剑的不同部分。
![选择一种颜色](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_changing_color.jpg)
步骤 8
在继续下一步之前,请确保两个剑柄形状的颜色相同。
![为新形状着色](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_color_changed.jpg)
步骤 9
转动视口,以便从侧面观看剑。使用缩放工具并在 Y 轴上展开新形状。
![调整 Y 轴上的形状](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_center_object.jpg)
步骤 10
调整护手形状,使两个形状的高度大致相同。
![调整形状](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_adjust_handguard_shape.jpg)
步骤 11
隔离顶部圆柱体并去除垂直边缘。然后创建一条沿形状中心向下延伸的边。为此,请选择圆柱周围的所有水平边,然后选择“编辑边”>“连接”。
![删除和创建边](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_change_edges.jpg)
步骤 12
选择形状左侧和右侧的面,然后使用缩放工具将其缩小。
![使用对象侧面的缩放工具](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_guard_resize.jpg)
3. 如何制作护手角
步骤 1
通过使用移动工具并按住键盘上的 Shift 键来复制水平护手形状。在“克隆选项”下,确保选择“复制”。
![复制护手](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_guard_duplicate.jpg)
步骤 2
使用“选择工具”并选择形状的一半。使用键盘上的 Delete 键删除一半的形状。
![删除形状的一半](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_delete_half.jpg)
步骤 3
使用边框选择工具选择形状的边缘,然后使用“编辑边框”>“端点”填充空白区域。
![盖住空白空间](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_cap_horn.jpg)
步骤 4
使用建模> Swift 循环为形状创建两条额外的边。
![使用 Swift 循环创建边](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_horn_loop.jpg)
步骤 5
使用多边形选择工具选择形状的右侧。然后使用缩放工具将一侧缩小一点。
![调整形状](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_horn_base.jpg)
步骤 6
使用顶点选择工具,选择中间顶点,然后使用缩放工具将其缩小一点。
![调整顶点](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_horn_middle.jpg)
步骤 7
对形状的左侧重复相同的技术。
![调整喇叭的尖端](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_horn_tip.jpg)
步骤 8
在左侧顶点仍处于选中状态的情况下,使用移动工具将其向上移动以创建类似角的形状。
![调整喇叭的形状](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_horn_extend.jpg)
步骤 9
在折点仍处于选中状态的情况下,使用“编辑顶点”>“焊接”将所有顶点焊接在一起以创建角的尖端。如果需要,增加焊接阈值。
![焊接顶点](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_weld_hornjpg.jpg)
步骤 10
选择对称修改器并在 Z 轴上镜像喇叭。
![使用对称修饰符](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_horns_symmetry.jpg)
4. 如何创建刀片
步骤 1
通过选择“创建>标准基元”>“在场景中生成一个盒子。
在“框参数”中,输入以下内容:
- 长度:10米
- 宽度:85m
- 高度:230米
- 长度段数:1
- 宽度位数:4
- 身高:1
![在场景中生成一个框](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_blade_box.jpg)
步骤 2
通过使用顶点选择工具删除框的一半并删除右侧。
![删除框的一半](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_box_half.jpg)
步骤 3
通过转到编辑几何>切割在框顶部创建新边。将框左上角的四个顶点稍微向右移动。
![调整顶点](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_tip_progress.jpg)
步骤 4
通过选择两条连接边并使用 Weld 焊接框左侧的顶点。如果需要,增加焊接阈值。
![焊接顶点以创建剑的边缘](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_blade_edge.jpg)
步骤 5
使用相同的技术焊接剑尖。
![焊接顶点以创建剑尖](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_blade_edges.jpg)
步骤 6
返回到视口上的前视图,通过将顶部顶点焊接在一起,为剑尖创建一个尖点。
为此,请转到“编辑折点”>“目标焊缝”并将其连接到中心。
![焊接顶点以创建剑尖](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_blade_tip.jpg)
步骤 7
使用移动工具移动顶点以创建所需的剑刃形状。
![继续调整顶点](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_tip_move.jpg)
步骤 8
使用边缘选择工具删除刀片式服务器上任何不需要的边缘。
![删除边缘](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_tip_remove.jpg)
步骤 9
使用“编辑几何图形”>“切割”为刀片尖端创建新边。
![创建边缘](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_tip_cut.jpg)
步骤 10
使用相同的技术在刀片的右下角创建一个小边缘。
![使用剪切工具](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_bottom_blade.jpg)
步骤 11
使用缩放工具缩放刀片的大小,使其适合手柄的大小。
![使用缩放工具](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_blade_thinner.jpg)
步骤 12
使用对称修改器,通过在 Z 轴上镜像刀片来创建刀片的右侧。
![使用对称修饰符](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_blade_symmetry.jpg)
步骤 13
选择剑的底部边缘,然后使用“编辑边框”>“拉伸”在刀片底部创建一些新形状。然后使用缩放工具将它们全部缩小。
![拉伸面](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_blade_extrude.jpg)
步骤 14
在边缘仍处于选中状态的情况下,再次使用“拉伸工具”创建刀片的底部。
![创建边栏选项卡的底部](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_bottom_blade_extrude.jpg)
步骤 15
现在完成剑刃后,您可以将剑的所有不同部分组合在一起以完成低多边形剑。
在这里,您还可以使用场景资源管理器将所有不同的对象组织到组中,方法是创建新图层或使用编辑几何体>附加。
![最终的剑模型](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_blade_final.jpg)
接下来...
![低聚剑](https://cms-assets.tutsplus.com/cdn-cgi/image/width=850/uploads/users/403/posts/29803/image/lowpoly_sword_cover.jpg)
至此,低聚3D剑就完成了。请随时在下面分享您自己的创作。在本教程系列的第二部分中,我将向您展示如何:
- 打开紫外线包装
- 创建紫外线贴图
- 在 Photoshop 中创建纹理贴图
由3D建模学习工作室 整理翻译,转载请注明出处!
