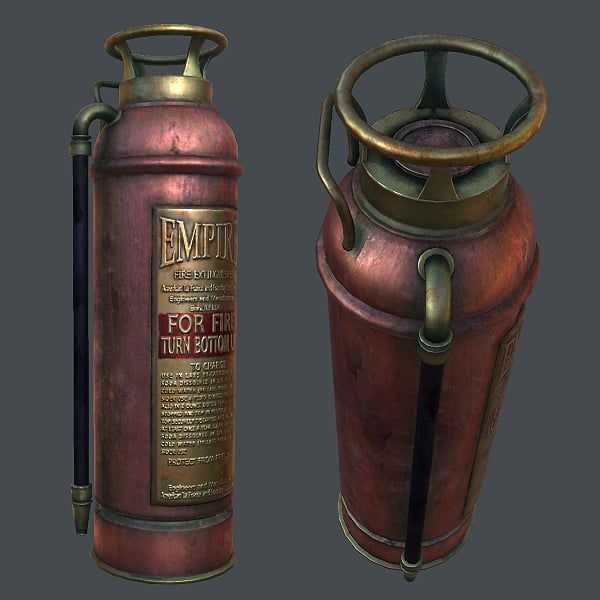

使用 3DS Max 创建游戏道具灭火器：第 2 部分

在本系列的第一部分中，我们创建了灭火器的高多边形模型，现在我们将优化该高多边形模型，以程序化方式创建低多边形模型。（实际上，这是一个下一代视频游戏艺术过程。同时创建我们的高多边形详细模型。我们在创建网格流、细节和添加平滑度时会小心谨慎，但并不总是能够处理有限的多边形。有时，多边形的数量超出了限制。因此，对于次世代游戏模型，我们首先创建一个高分辨率模型，然后通过删除支撑边缘和不需要的几何体将其优化到低分辨率状态。在本教程的这一部分中，我们将采用该技术，并学习如何优化高多边形网格并将其转换为低多边形模型。

ygtu

Jul 13, 2023 • 13 min read

推荐：NSDT场景编辑器助你快速搭建可二次开发的3D应用场景

1. 克隆和场景设置

步骤 1

我们已经在本教程的上一部分创建了灭火器的高多边形模型。因此，让我们将其转换为游戏就绪的低多边形模型。出于安全考虑，我们将首先保存高分辨率模型的副本。因此，选择灭火器型号后，右键单击并从弹出菜单中选择克隆选项。

步骤 2

这将打开“克隆选项”窗口。在此处选择“复制”选项并将网格的名称更改为LO_Mesh。

步骤 3

现在单击菜单栏中的“管理图层”图标以打开“图层管理器”。在这里单击创建新图层按钮以创建新图层。

步骤 4

将新图层重命名为Lo_Mesh。现在，在视口中选择Lo_Mesh对象后，右键单击Lo_Mesh图层，然后单击添加所选对象。现在，Lo_网格模型是Lo_Mesh层的一部分。

步骤 5

现在点击隐藏 Hi_Mesh前面的按钮。所以我们只能在视口中看到Lo_Mesh。

2. 去除不需要的边缘

步骤 1

在开始低多边形建模之前，让我们看一下高多边形网格和低多边形网格之间的区别。在下图中，您可以看到两个网格。右侧具有支撑边缘，是高多边形网格，左侧的另一个是低多边形网格。如果从高多边形网格中移除支撑边，则可以轻松创建基本的低多边形模型。

步骤 2

现在让我们开始将高多边形网格转换为低多边形网格。首先，选择我们在制作高多边形模型时添加的支撑边环，然后按 Control-退格键从网格中删除这些边。

步骤 3

现在选择其他支持的边缘环，右键单击并从菜单中选择删除以删除边缘。这是去除边缘的另一种方法。

步骤 4

选择这些实际上不会影响模型形状的边缘，然后按“可编辑多边形选择”选项中的“循环”按钮。

步骤 5

您可以看到这些边环不会影响模型的整体形状。因此，右键单击并选择删除（或按 Control-退格键）以删除选定的边缘环。

步骤 6

现在从模型主体中删除不需要的边。选择下面显示的所有指示的边缘，然后将它们从网格中移除。

步骤 7

让我们看看如何针对低多边形进一步优化网格。首先，选取下槽内的一条中间边缘，然后单击“环形”。

现在您可以看到完整的边缘环被选中。

右键单击，这次从菜单中选择折叠选项。

这将折叠选定的边环并减少边环的数量。现在这是低多边形所需的形状。

步骤 8

现在让我们开始在底部工作。选择所有底部面，然后按 Delete 键删除所选面。

步骤 9

现在我们必须盖上灭火器的底部。因此，首先选择围绕底部孔的边界边缘。

然后取消选择下图中指示的两个边缘。

现在点击桥按钮。

网格的底部现在应如下所示。“桥接”命令会自动将所有面连接在一起，并使边缘保持笔直。

步骤 10

现在选择此边环，然后单击鼠标右键并选择“折叠”命令以优化网格。

步骤 11

选中手柄上指示的边环后，右键单击并选择折叠。

步骤 12

在此步骤中，我们将介绍 3ds Max 中的一些新建模选项。根据多边形分布，手柄上有很多边，这些边对于低多边形模型来说是不需要的，因此我们将删除它们。首先，打开石墨建模工具。在 Edge 选择模式下，转到“修改选择”菜单。在那里，您将看到一个名为“点间隙”的选项。将其值增加到 2。借助 点间隙工具，您可以扩展边环或边环之间的间隙。

现在，如果单击点环工具，则可以选择中间有间隙的边环。

这是所选边缘的图像。请注意所选边缘之间有 2 条边的间隙。

现在在视口中右键单击并选择折叠选项。

步骤 13

现在我们将两个不同的网格合二为一。选择下图中指示的人脸，然后选择删除这些人脸。

步骤 14

接下来，选择两条指示的边，然后按桥按钮填充两者之间的间隙。

现在，在边框选择模式下，选择孔周围的边框。

取消选择指示的边缘。

并按盖子按钮填充孔。

步骤 15

现在我们必须将所有顶点连接在一起，这些顶点不是三角形或四边形。因此，在选择指示的顶点后，右键单击并选择连接选项将顶点连接在一起。

我们有一个未使用的边环，下面用绿线表示。无论我们是否删除此边缘环，它都不会影响网格。因此，只需使用“目标焊接”选项将顶点焊接到其相应的外部顶点，这些顶点由红色箭头标记。

步骤 16

对传送带上存在的所有顶点执行相同的操作（连接所有顶点后应如下所示。

3.将浮动网格连接到主体上

步骤 1

在此步骤中，我们将前浮动网格连接到主体网格。选择如图所示的指示边缘，然后右键单击并选择“连接”以连接边缘并将它们与显示的绿色标记对齐。

实心网格有助于展开和保存空白纹理页面。我们主要在高分辨率模型上创建浮动网格，因为很容易在高多边形中获得所需的形状。但是对于低分辨率模型，我们需要使其成为实体或单个元素。因此，这里的上侧锥形是浮动的，并且不与元件级别的圆柱体连接。

使用元素选择选择侧形状。然后通过按住 Control 右键单击并选择隐藏来隐藏它。

步骤 2

隐藏浮动网格后，切换到多边形模式并选择其下方的面。

步骤 3

删除选定的面，你会得到这样的形状。

步骤 4

现在我们将网格（浮动网格和主体）连接在一起。首先，通过按住 Control 键右键单击并选择“全部取消隐藏”（我们在上一步中隐藏了它）来取消隐藏浮动网格。然后切换到边框模式，并选择两个网格的边框。

在视口中单击鼠标右键，然后选择转换为顶点选项。

现在在视口中单击鼠标右键并选择焊接，以焊接所有打开的顶点。

选择显示的顶点并通过右键单击并选择连接选项来连接它们。

这会产生一些不需要的边缘。因此，选择如图所示的边缘，然后按退格键将它们从网格中删除。

现在你应该有一个这样的网格。它现在已成为单个对象，您可以将其作为单个元素进行选择。

4. 添加支撑边

步骤 1

这根烟斗看起来很前卫。我们需要在当前边缘之间添加一些边缘循环。转到石墨建模工具并找到“流连接”选项。Flow Connect是一种工具，用于调整新环的位置以适应周围网格的形状。

步骤 2

将“流连接”应用于弯曲边后，管道如下所示。

步骤 3

要优化喷嘴网格，请选择内部零件上的边环并将其折叠（右键单击>折叠）。

步骤 4

请在此处执行相同的过程。选择边环并折叠。

步骤 5

选择图像中显示的指示边缘环，并折叠它们。

您可以看到折叠边缘环后网格变得多么轻。

步骤 6

在管道上选取相同的边环（在上一步中选取的边环）。在视口中单击鼠标右键，然后折叠这些边。

步骤 7

你可以看到顶部环中有 18 个面。当我们创建高多边形模型时，我们应用了涡轮平滑修改器以使其更平滑。但是在这里，我们需要在不应用涡轮平滑的情况下获得良好的圆度，因为我们正在制作一个低多边形模型。因此，创建一个新的环面对象，其半径与旧对象相同。但这次使用 24 段和 8 面。然后用它替换旧的。

5. 应用平滑组以完成低多边形模型

步骤 1

我们的低分辨率模型现已完成。我们现在需要将平滑组应用于网格。让我们谈谈平滑组。对于低多边形模型，平滑组是要采取的非常重要的步骤。如果我们将多边形平滑组应用于模型的面，则它们在着色时看起来很平滑。请看下面的例子。这些是相同的模型，但右侧模型看起来比左侧模型平滑得多。但是，两者具有相同数量的面，但右侧模型的面应用了平滑组。
