使用 3DS Max 创建游戏道具灭火器：第 1 部分

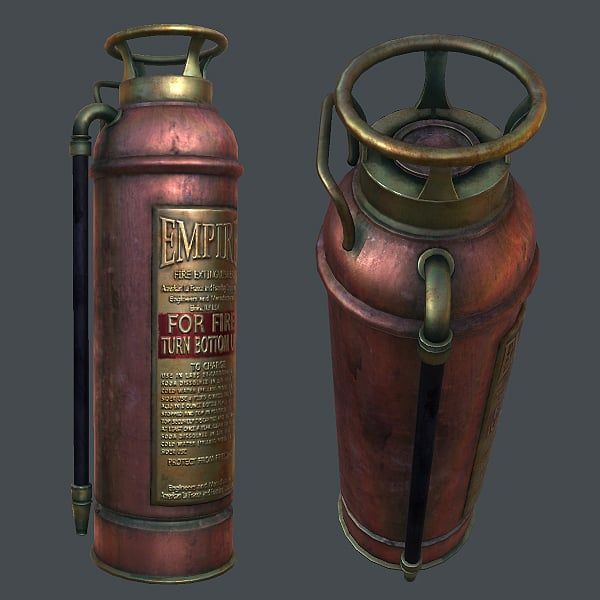

为3D游戏制作模型真的很有趣。最令人兴奋和最具挑战性的部分是，我们以低多边形建模，然后通过雕刻、纹理和烘焙方法将细节变为现实。尽管最终模型看起来非常详细，但实际上它仍然是一个低多边形网格。在本教程系列中，我们将学习如何在 3ds Max 中创建游戏道具灭火器。我们将从基本的低多边形建模技术开始，然后在后面的部分中介绍该对象的非常详细的建模、纹理和烘焙。

ygtu

• 19 min read
使用 3DS Max 创建游戏道具灭火器：第 1 部分

推荐：NSDT场景编辑器助你快速搭建可二次开发的3D应用场景

1. 设置我们的图像参考

步骤 1

我们将从灭火器的参考图像开始。首先，在 Photoshop 中打开图像并按下 Ctrl+I 打开“图像大小”对话框，然后记下图像的尺寸。

3dsMax_FireExtiguisher_PT1_1

步骤 2

现在打开 3ds Max 并创建具有相同尺寸的平面。

3dsMax_FireExtiguisher_PT1_2

步骤 3

现在我们将在平面上应用参考图像。因此，请按 M 打开材质编辑器。然后选择一个空的材质槽，然后单击漫反射通道图框 （1）。这将打开材料/贴图浏览器窗口，此处选择位图，然后从HDD中选择灭火器.jpg文件（2）。现在选择平面并单击将材料指定给选择图标 （3）。并且不要忘记单击在视口中显示着色材料按钮（4）。

3dsMax_FireExtiguisher_PT1_V2_3

您还可以冻结平面，使其无法被选中，或者在处理对象的实际网格时意外移动。因此，在选择平面的情况下，右键单击并选择对象属性。

3dsMax_FireExtiguisher_PT1_V2_3a

这将打开“对象属性”窗口。在这里关闭 显示灰色冻结 选项。

3dsMax_FireExtiguisher_PT1_V2_3b

现在，选择平面后，右键单击并选择冻结选择。因此，平面被冻结，但我们仍然可以看到应用于它的纹理。

3dsMax_FireExtiguisher_PT1_V2_3c

2. 灭火器罐建模

步骤 1

一旦您的图像在平面上可见，您就可以开始建模了。创建一个有 24 条边的圆柱体，并根据平面上的参考图像调整其高度。您可以通过按 Alt+X 切换到网格上的 X 射线（或重影视图），以便通过网格查看参考。

3dsMax_FireExtiguisher_PT1_4

步骤 2

现在，将平面网格转换为可编辑多边形，方法是右键单击它并选择转换为：>转换为可编辑多边形。然后在连接工具的帮助下水平添加两个边环。选择任何垂直边缘后，单击“修改”面板中“选择”卷展栏下的“环形”按钮，然后单击“编辑边”卷展栏下的“连接工具选项”按钮。此处为段输入值 2，为捏合量输入值 73，如下所示。

3dsMax_FireExtiguisher_PT1_5

步骤 3

根据参考图像上的详细信息再插入 3 个边缘环。在这里，我将模型分为三个主要部分，头部，主缸和底部底座。

3dsMax_FireExtiguisher_PT1_6

步骤 4

切换到面选择模式，然后选择沿底部边缘的面以及与围绕水箱中间的山脊对应的面。并使用斜面工具塑造它们。不要尝试匹配此处显示的相同值，因为它取决于您的系统单元设置和模型的比例。所以只要用艺术的感觉来制作它。

3dsMax_FireExtiguisher_PT1_7

步骤 5

接下来，选择下面指示的面并将它们倾斜一点。

3dsMax_FireExtiguisher_PT1_8

完成后，模型现在如下所示。

3dsMax_FireExtiguisher_PT1_8a

步骤 6

插入 3 个新的边缘环以匹配气缸头，如图所示。

3dsMax_FireExtiguisher_PT1_9

步骤 7

现在我们必须使以下参考图像。因此，选择每个边环后，使用缩放工具开始逐个缩小它们，以将它们与参考图像匹配（我们稍后将制作顶部手柄部分）。

3dsMax_FireExtiguisher_PT1_10

完成后，模型应如下所示。

3dsMax_FireExtiguisher_PT1_10a

步骤 8

现在，我们将开始向某些区域添加详细信息。因此，在圆柱体的颈部添加 2 个新的边缘环，然后将它们放大一点，以使脊细节更平滑一些。

3dsMax_FireExtiguisher_PT1_11

步骤 9

在底部凹槽区域再添加 2 个边缘环，并缩小它们以使其略微向内弯曲。

3dsMax_FireExtiguisher_PT1_12

模型在此阶段如下所示。

3dsMax_FireExtiguisher_PT1_12b

3. 软管建模

步骤 1

现在我们将开始制作悬挂在主腔上的圆柱形软管。因此，创建一个具有 12 个段和 12 个边的圆环。

3dsMax_FireExtiguisher_PT1_13

步骤 2

选择下面以红色显示的多边形并将其删除。

3dsMax_FireExtiguisher_PT1_14

步骤 3

现在选择圆环的底部边缘环。

3dsMax_FireExtiguisher_PT1_15

步骤 4

按住 Shift 键后，使用“移动”工具沿参考图像向下拖动边缘。

3dsMax_FireExtiguisher_PT1_16

步骤 5

如图所示，在顶部插入一个边环。

3dsMax_FireExtiguisher_PT1_17

步骤 6

沿上边缘选取面，然后使用“斜面”工具将面向外斜面，使用“局部法线”作为“斜面类型”。

3dsMax_FireExtiguisher_PT1_18

步骤 7

接下来，选择并删除内侧面。

3dsMax_FireExtiguisher_PT1_19

4. 主手柄建模

步骤 1

在顶部再创建一个圆环以创建灭火器罐的手柄。

3dsMax_FireExtiguisher_PT1_20

步骤 2

只要确保这个圆环的尺寸与主缸顶部的尺寸相同。

3dsMax_FireExtiguisher_PT1_21

步骤 3

在靠近顶盖角的地方插入一个边缘环，如下图所示。我们将从这里挤出手柄的支柱。

3dsMax_FireExtiguisher_PT1_22

步骤 4

选择这 8 个面，中间有相等的间隙，如图所示。

3dsMax_FireExtiguisher_PT1_23

步骤 5

向上拉伸这些面，使高度与参考图像匹配。

3dsMax_FireExtiguisher_PT1_24

步骤 6

切换到顶点选择模式并选择控点的顶部顶点。并将它们向外缩放以使它们略微倾斜。

3dsMax_FireExtiguisher_PT1_25

步骤 7

这就是我们迄今为止创造的。

3dsMax_FireExtiguisher_PT1_26

步骤 8

再次选择顶部顶点后，将四个控点从顶部向下缩放一点，使其呈锥形。

3dsMax_FireExtiguisher_PT1_27

步骤 9

现在在四个手柄的中间添加 2 个新的边缘环。

3dsMax_FireExtiguisher_PT1_28

步骤 10

选择新边缘之间的垂直边缘，然后缩小它们以创建弯曲效果。

3dsMax_FireExtiguisher_PT1_29

步骤 11

您可以使用“流连接”工具添加更多循环或曲线。这是一个非常有用的工具，可以制作具有精确角度的曲线。选择所需的边环后，转到石墨建模工具>环，然后单击流连接。

3dsMax_FireExtiguisher_PT1_30

步骤 12

完成后，这就是我们到目前为止创建的模型。

3dsMax_FireExtiguisher_PT1_31

5. 辅助控点建模

步骤 1

现在我们将制作用于携带灭火器的手柄。我们将在此处使用样条建模。

3dsMax_FireExtiguisher_PT1_32

步骤 2

因此，首先在视口中创建一个矩形形状（创建面板>矩形>形状。

3dsMax_FireExtiguisher_PT1_33

步骤 3

将矩形转换为可编辑样条，方法是右键单击它并选择转换为：>转换为可编辑样条。

3dsMax_FireExtiguisher_PT1_34

步骤 4

现在我们将添加一些顶点。因此，在选择前 2 个顶点的情况下，应用 Fillet 命令，然后排列顶点，如下图所示。

3dsMax_FireExtiguisher_PT1_35

步骤 5

使用区段模式选择底部段，然后将其删除。

3dsMax_FireExtiguisher_PT1_36

步骤 6

跳转到侧视图，并在顶部将样条曲线稍微弯曲。

3dsMax_FireExtiguisher_PT1_37

步骤 7

现在让它从中间逐渐变细。

3dsMax_FireExtiguisher_PT1_38

步骤 8

再次在侧视图中，将样条曲线在底部也弯曲一点。（确保弯曲略小于顶部段。

3dsMax_FireExtiguisher_PT1_39

步骤 9

它应该看起来像这样。

3dsMax_FireExtiguisher_PT1_40

步骤 10

现在转到可编辑样条并打开在渲染器中启用和在视口中启用选项。并根据需要调整样条的厚度量。

3dsMax_FireExtiguisher_PT1_41

步骤 11

将手柄旋转一点，如图所示。

3dsMax_FireExtiguisher_PT1_42

步骤 12

现在转到修饰符列表并将 FFD 4 修饰符应用于手柄。

3dsMax_FireExtiguisher_PT1_43

步骤 13

右键单击控点并选择中间的下部控制点，然后将它们向内缩小一点。

3dsMax_FireExtiguisher_PT1_44

步骤 14

我们已经准备好了灭火器的基本型号。现在，我们将添加更多细节和支撑边缘，以获得更平滑的角落和更好的高光。

3dsMax_FireExtiguisher_PT1_45

6. 详解灭火器罐

步骤 1

我们将开始向灭火器模型添加详细信息。我们将首先在灭火器上制作信息面板。对大多数人来说，它看起来像一个贴纸，但在参考图像中，它是由金属板制成的。查看此链接以获取更多详细信息 http://www.vintagefireextinguishers.com/prod.html。首先在主缸中间插入 2 个边缘环，这些边缘环应与板的位置相匹配，这在参考图像中可见。

3dsMax_FireExtiguisher_PT1_46

步骤 2

选择板块区域周围的多边形，如图所示

3dsMax_FireExtiguisher_PT1_47

步骤 3

通过单击修改面板中“编辑几何”卷展栏下的“分离”按钮来分离多边形。检查 分离为克隆 选项并按 OK.

3dsMax_FireExtiguisher_PT1_48

步骤 4

现在，单击修改面板中“编辑多边形”卷展栏下的“斜面”选项框。调整设置以使其稍微粗一点。我们也可以使用拉伸，但我们希望多边形从边缘逐渐变细。我们希望它们略微变细，因为它将有助于以后获得更好的法线贴图。

3dsMax_FireExtiguisher_PT1_49

步骤 5

按 M 打开“材质编辑器”并将标准材质应用于所选面。您始终可以在稍后阶段更改材料。我们这样做是为了使板看起来有点不同，并将其与模型的其余部分分开。

3dsMax_FireExtiguisher_PT1_50

7. 软管细节

步骤 1

现在使用连接工具向管道添加 2 个边环。

3dsMax_FireExtiguisher_PT1_51

步骤 2

选取两条新边之间的多边形，然后使用斜角创建内凹槽。

3dsMax_FireExtiguisher_PT1_52

步骤 3

再插入 1 个边环，如下图所示。

3dsMax_FireExtiguisher_PT1_53

步骤 4

现在选择边缘正下方的多边形，如图所示。

3dsMax_FireExtiguisher_PT1_54

步骤 5

重复相同的斜面操作，但这次将面向外倾斜以拉伸它们。

3dsMax_FireExtiguisher_PT1_55

步骤 6

在下部多边形再插入 1 个边环，如下图所示。

3dsMax_FireExtiguisher_PT1_56

步骤 7

选择指示的多边形，然后再次使用斜面工具将其向外拉伸。

3dsMax_FireExtiguisher_PT1_57

步骤 8

现在我们将制作喷嘴。在喷嘴与管道分离的地方插入一个边缘环。

3dsMax_FireExtiguisher_PT1_58

步骤 9

在最后一个边环上方再插入 1 个边环。

3dsMax_FireExtiguisher_PT1_59

步骤 10

选择中间面后，向外斜面多边形。

3dsMax_FireExtiguisher_PT1_60

步骤 11

选择底部顶点并使用缩放工具将其缩小，如下图所示。

3dsMax_FireExtiguisher_PT1_61

步骤 12

在锥形零件上再插入 2 个边缘环，如图所示。

3dsMax_FireExtiguisher_PT1_62

步骤 13

选择较低的顶点并将其向外缩放一点。

3dsMax_FireExtiguisher_PT1_63

8. 创建高分辨率模型

步骤 1

现在让我们继续制作对象的高分辨率/高多边形网格。我们将通过在支撑边缘的帮助下为角落添加平滑度来做到这一点。使用支撑边是制作高分辨率模型的基本方法。我们添加支撑边以为主边提供支撑，因为当我们稍后应用 Turbosmooth 修改器时，所有边都会进入中心。因此，为了避免形状崩溃，我们需要添加支撑边缘。

下图清楚地说明了这一点。

在此图像中，您可以看到模型中没有支撑边缘的变形/形状抽筋，因为所有边缘都延伸到中心，导致对象的原始形状变形。现在看第二个模型，其中红线是主边缘（旧/原始网格），绿色线是支撑主边缘的支撑边缘，使它们免受任何不必要的移动，从而保留变形和形状。

3dsMax_FireExtiguisher_PT1_V2_64

步骤 2

下图显示了支撑边缘如何定义拐角的平滑度。如果边缘非常接近，它们将是锐角。但是，如果您希望在角落获得平滑的结果，请增加边缘之间的间隙。

3dsMax_FireExtiguisher_PT1_V2_65

步骤 3

我正在使用快速循环工具来添加支撑边缘。它非常快速且易于使用，并且在使用它时您可以获得很大的自由度。在这里，我为它分配了一个热键，以使事情更快。要分配热键，请转到自定义>自定义用户界面。这将打开“自定义用户界面”窗口。在此处选择“键盘”选项卡，然后在列表中搜索“快速循环”操作。现在，在选择Swift Loop的情况下，单击热键框并按空格键，然后单击“分配”按钮。因此，空格键已成为打开快速循环工具的热键。

3dsMax_FireExtiguisher_PT1_V2_66

步骤 4

现在让我解释如何使用 Swift Loop。只需按空格键打开快速循环工具，然后将鼠标拖到您的对象上。现在，您将看到对象上出现一条绿线，该线跟随鼠标的移动。现在，无论您要插入边环的哪个位置，只需单击该区域，即可插入边环。在按住 Shift 的同时使用此工具时，可以插入流连接边环。使用正常连接，您无法获取几何图形的流动，您必须手动调整它。但是在 Swift Loop 的帮助下，您可以将 12 面圆柱体变成 24 面圆柱体，同时保持原始流量和圆度不变。如果您想通过单击删除边缘循环，只需在按 Shift+Control 的同时单击边缘，边缘及其相应的顶点将被移除。

3dsMax_FireExtiguisher_PT1_V2_67

步骤 5

在这里，我们开始添加支撑边。您可以看到支撑边缘只是保持主边缘。如果我们去除这些边缘，我们可以像以前一样将模型变回低分辨率模型。一条边向上，一条边向下;这是添加支撑边的主要标准。

3dsMax_FireExtiguisher_PT1_68

步骤 6

在这里你可以看到我在主缸上添加了一些边缘。实际上这些不是支撑边缘，而只是为了网格的分布。它们将有助于减少阴影错误，因为有时您会在平面零件上遇到阴影错误。

3dsMax_FireExtiguisher_PT1_69

步骤 7

在这里，我添加了更多支持边缘。请确保在按 Shift 键的同时添加支撑边缘以获得适当的网格流。

3dsMax_FireExtiguisher_PT1_70

步骤 8

我还在金属板上插入了几个支撑边缘。

3dsMax_FireExtiguisher_PT1_71

步骤 9

我在圆顶和主缸的接合区域添加了几个支撑边缘。

3dsMax_FireExtiguisher_PT1_72

步骤 10

这部分有时可能很困难。在这里，您可能必须在不进行连续循环的情况下结束某些边。您可以看到有两个边缘聚集在一起，如图所示。

3dsMax_FireExtiguisher_PT1_73

步骤 11

像这样在管道和夹紧区域的接头处插入几个支撑边。

3dsMax_FireExtiguisher_PT1_V2_74

步骤 12

并在管道末端添加几个支撑边缘。

3dsMax_FireExtiguisher_PT1_75

步骤 13

在这里，您可以看到我如何在圆柱体底部添加支撑边缘。使底部有点光滑和弯曲。

3dsMax_FireExtiguisher_PT1_76

步骤 14

在这里，我创建了一个新零件以添加到灭火器罐顶部。但是，这在参考图像中不可见，但有时您需要添加一些额外的细节以使对象更加逼真。

3dsMax_FireExtiguisher_PT1_77
3dsMax_FireExtiguisher_PT1_77a

结论

这是最终的高分辨率灭火器模型。在本系列的下一部分中，我们将优化此网格以创建低多边形版本。

3dsMax_FireExtiguisher_PT1_V2_78

由3D建模学习工作室 整理翻译，转载请注明出处！
