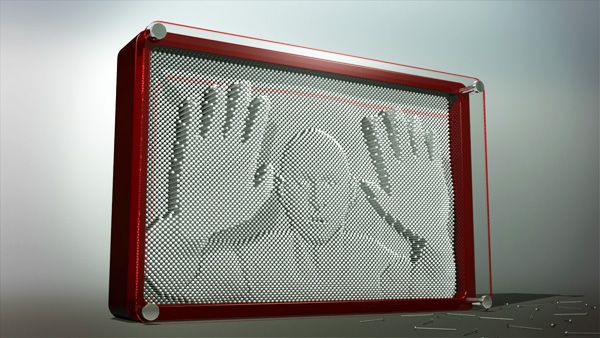

3ds Max实战图文教程：创建动画便签牌效果-第一部分

推荐：使用NSDT场景编辑器助你快速搭建可二次开发的3D应用场景

场景设置

步骤 1

使用以下参数在“前”视口中创建“平面”。如您所见，我将“长度Segs”设置为50，将“宽度Segs”设置为80，以保持多边形正方形。始终重命名对象以保持所有内容井井有条。因此，将飞机的名称更改为“位移平面”。

步骤 2

向平面添加“Tessellate”修饰符，以创建如下所示的图案。将其设置为“操作：多边形”并将方法更改为“面部中心”。

步骤 3

现在，添加一个“置换”修饰符。在“位移”组中，将“强度”设置为 80。在“地图”组下，将“人类”图像序列添加到“地图”插槽。要使平面稍微平滑一点，请将“模糊”设置为 0.05。此平面将用于创建“便签牌”效果。

步骤 4

接下来，我们将创建一个低多边形引脚对象。在“前”视口中，使用以下参数创建一个“球体”。“半径”15.0 和“段”12.0。

步骤 5

将其转换为“可编辑多边形”（右键单击>转换为可编辑多边形），然后删除以下面。

步骤 6

使用以下参数创建一个“圆柱体”，将其转换为“可编辑多边形”，然后删除“帽”面。

步骤 7

如图所示将圆柱体移动到位，以创建图钉对象。

步骤 8

然后使用“连接”选项将球体连接到圆柱体。

步骤 9

在“层次结构”选项卡中，将图钉的“枢轴点”设置为对象的中心。

步骤 10

保存场景。接下来，我们将开始创建“便签牌”效果。

方法 1：使用散点创建便签牌

步骤 1

选择“固定”对象后，转到“命令面板>创建>复合对象>散射”。

步骤 2

单击“分散”按钮后，进入“修改”面板以访问其属性。单击“选取分布对象”按钮，然后选择“位移平面”对象。

步骤 3

在“分发方式：”下，选择“所有顶点”。如您所见，引脚太大，在“位移平面”上保持垂直。

步骤 4

在“源对象参数”组中，使用“基本缩放”微调器缩小引脚，然后在“分布对象参数”下禁用“垂直”选项。

步骤 5

在“显示”卷展栏中，启用“隐藏分发对象”。现在一切看起来都很好，但您无法在视口中使用如此大量的图钉。使用“显示”微调器将视口中显示的图钉数量减少到 5%。

步骤 6

不要忘记，使用“分散”，您可以保存预设并在需要时重复使用。至此，我们完成了散点方法！

方法 2：使用粒子流创建便签牌

步骤 1

转到“命令面板>>PF源创建>粒子系统”，然后创建“粒子流”图标。将“视口数量乘数”设置为 100%，以查看视口中的所有粒子。

步骤 2

通过单击“粒子视图”按钮或按键盘上的“6”打开“粒子视图”窗口。然后删除以下运算符，“位置图标”，“速度”和“形状”。

步骤 3

在“显示”运算符卷展栏中，将“显示类型”设置为“几何体”，以查看视口中粒子的形状。

步骤 4

将“定位对象”运算符从粒子视图窗口底部的“仓库”中拖出，将其添加到当前事件中。在“发射器对象：”下，单击“添加”按钮，然后将“位移平面”添加到列表中。接下来，启用“锁定发射器”，“动画形状”和“子帧采样”选项。在“位置：”下，选择“顶点”作为分发方法。

步骤 5

现在，我们将为粒子分配“Pin”形状。将“形状实例”运算符添加到我们的事件中。在“形状实例”卷展栏中，从视口中选择“固定对象”，然后将其缩小到 24%。

步骤 6

将粒子的“方向”从“随机 3D”更改为“世界空间”，在“X”轴上成 90 度。

步骤 7

在设置粒子量之前，我们需要检查“位移平面”有多少个顶点。单击视口左上角的“+”号（或视口名称上的“右键单击”），然后单击“配置...”。在“统计信息”面板中，启用“顶点计数”并选择仅查看所选对象的统计信息。

步骤 8

按“7”热键查看视口中的统计信息。如您所见，“位移平面”有 8，131 个顶点。

步骤 9

在“Birth”运算符中，将“发射停止”设置为0，以在第一帧上生成所有粒子。将“粒子量”设置为 8500，以确保粒子覆盖所有顶点。如您所见，粒子之间存在一些间隙，因为多个粒子可以定位在单个顶点上。

步骤 10

要解决间隙问题，请在“位置对象”运算符中启用“分离”选项。

步骤 11

添加“材料静态”运算符。在这里，您可以为引脚粒子指定材料。

步骤 12

在“渲染”运算符下添加“缓存”运算符。缓存运算符将粒子状态记录并存储到内存中，以便更快地播放。

步骤 13

现在一切正常，将视口中显示的粒子量减少到 5%。这就是粒子流。

方法3：使用思维粒子创建便签牌

步骤 1

转到“命令面板>创建>粒子系统>思考”，然后在视口中创建“思考粒子”图标。

步骤 2

转到“修改”面板，然后单击“思考”卷展栏中的“属性”按钮，以打开“TP”用户界面。

步骤 3

在“动态设置树”视图中，突出显示“主动态”。禁用“即时编辑”以实时查看更改，并启用“显示网格”选项以查看颗粒形状。

步骤 4

要指示粒子的作用，您需要创建“动态集”（规则）。在“动态集树”视图中，单击“主动态”下的“创建”按钮，然后创建两个动态集：“生成器”和“表面位置”。

步骤 5

突出显示“生成器”动态集，然后转到对话框的右侧，您将在其中看到一组新的“创建”卷展栏。

步骤 6

转到“创建卷展栏>运算符>生成器”。选择“Born”节点以突出显示它，然后单击“导线设置”视图的原理图部分，将此节点添加到“生成器”动态集中。“Born”运算符用于生成粒子。

步骤 7

在“天生”卷展栏中，将生成类型设置为“手枪射击”，以在第一帧生成所有粒子。将粒子数量设置为 8，131（我们之前已经看到“位移平面”有 8，131 个顶点）并增加“寿命”值。如您所见，粒子是在“全部”组中生成的。

步骤 8

转到“创建>形状>的卷展栏运算符”，然后为此动态集创建“几何实例”运算符。此运算符用于为粒子指定特定形状。在“几何实例”中，单击“拾取对象”按钮，然后从场景中选择“固定对象”。

步骤 9

为了缩小粒子，我们将使用“缩放”运算符。要创建它，请转到“创建>标准操作员>推出”。在“缩放”卷展栏中，将“缩放”值设置为 24。

步骤 10

转到“创建卷展栏>运算符>材料”并创建“形状材料”运算符。在这里，您可以为引脚粒子指定材料。

步骤 11

将“Born”运算符的“*Born Particle”输出连接到“Geom Instance”、“Scale”和“Shape Material”运算符的“Particle”输入。现在，运算符已连接，并在 8，131，0 位置创建了 0，0 个粒子。

步骤 12

突出显示“表面位置”动态集。在“创建”面板中，单击“组”图标。将“全部”组添加到此动态集。

步骤 13

转到“创建>标准操作员>卷展栏”并创建一个“位置”操作员，然后将其连接到“全部”组。到目前为止，没有任何变化，因为“位置”运算符中的位置设置为 0，0，0。

步骤 14

转到“创建卷展栏>帮助程序>位置”并创建“表面位置”运算符。此帮助程序旨在将粒子放置在选定对象的表面上。如您所见，分布方法已设置为“顶点”。

步骤 15

现在，从“创建>标准版推出>帮助程序”创建“节点”帮助程序。

步骤 16

在“节点”卷展栏中，单击“选取节点”按钮并选择“位移平面”。将“节点”输出连接到“表面位置”帮助程序的“节点”输入。

步骤 17

现在，我们需要做的就是将“表面位置”助手的“位置”输出连接到“位置”运算符的“位置”输入，然后将“全部”组的“粒子”输出连接到“表面位置”助手的“粒子”输入。仅此而已！

最后

希望您喜欢本教程！请继续关注“第 2 天”，我们将了解使用 finalRender 进行建模、动画、着色和渲染！
