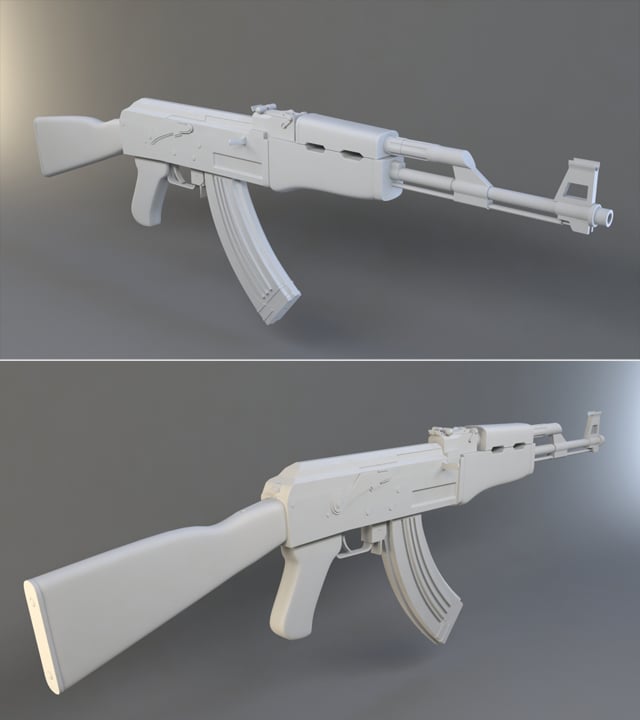

3ds max实战图文教程：创建高多边形武器AK 47 第 1 部分

推荐：使用NSDT场景编辑器助你快速搭建可二次开发的3D应用场景

步骤 1

首先创建一个具有 18 个边和 1 个高度段的圆柱体（创建>几何>圆柱体）。将其转换为可编辑多边形（右键单击>转换为：>转换为可编辑多边形。选择后多边形并应用“内陷”、“拉伸”和另一个“内陷”。

步骤 2

再次应用拉伸并添加两个新的边环，如使用“环形和连接”所示。

步骤 3

在底部的 5 个多边形上应用拉伸，然后单击：制作平面 - Y。

步骤 4

添加新的边环并在 X 轴上缩放中间的面。然后在两侧的多边形上应用拉伸，并将顶点向后移动，使结果如下所示。

步骤 5

在我们刚刚拉伸的多边形上再应用两次拉伸。第二个拉伸需要使用较大的高度量来完成。然后使用移动工具将折点移动到后面，如下所示。

步骤 6

添加更多循环并删除所选多边形。

步骤 7

之后，使用 转移+拖动 向前拉伸所选边。

步骤 8

使用“焊接”按钮将拐角顶点焊接到侧面，然后切换到“边框”模式并选择开孔，按“帽”按钮填充孔。最后使用连接连接中间的四个顶点。

步骤 9

在顶部多边形上应用拉伸，然后单击创建平面 - Y。之后，向后移动顶点以获得此形状。

步骤 10

再添加一个垂直循环，然后添加两个水平循环。如图所示选择边上的多边形，然后单击桥以创建一个孔。

步骤 11

使用环形和连接，添加循环，如图所示。

步骤 12

像这样添加更多循环。

步骤 13

如图所示，在边缘附近再添加几个边环。

步骤 14

现在在底部添加更多边缘环，如图所示。

步骤 15

在前面多边形上应用拉伸两次。第一个拉伸需要具有较低的“高度”值，以便创建靠近边的环。最后删除选定的边。

步骤 16

在末端多边形上，应用高度为零且为正量的斜面。之后应用一个拉伸、斜面和另一个拉伸。

步骤 17

在顶部五个多边形上，应用“拉伸”，然后在每条边附近添加一个环，如下所示。

步骤 18

在靠近边缘的地方添加新的边环，然后使用 Ctrl+Remove 删除选定的边。

步骤 19

使用连接连接所选顶点，并添加两个水平环。

步骤 20

在前面多边形上应用“内嵌和拉伸”，然后再次应用“嵌入和拉伸”。但这次拉伸需要具有负高度量。之后删除多边形。

步骤 21

如图所示，在靠近边的地方添加新的边环。

步骤 22

创建一个具有 18 个边的新圆柱体，将其转换为可编辑多边形，并在相同的位置添加循环，因为它们位于圆柱下方的元素上。同时在正面和背面多边形上应用插图。

步骤 23

使用“附加”将两个对象连接在一起，然后在选定的正面和背面多边形上应用 Bridge。

步骤 24

删除圆柱体底部（面向其他元素）的多边形，然后单击“创建平面 - Y”。之后，将形状移动到底部以获得类似的东西。同时从底部元素中删除顶部多边形。

步骤 25

缩放 X 轴上的顶部元素孔，直到其大小与底部孔相同。如图所示，在边缘附近添加两个环和四个边。正面两个，背面两个。

步骤 26

在所选边缘上，按 Ctrl+删除。

步骤 27

在两个元件的孔上，在圆柱体的内部应用一个桥。在靠近外边缘的内侧周围添加一个边环。

步骤 28

选择底部循环并转到编辑几何>约束，然后选中边缘。然后在 Z 轴上向上移动边环。

步骤 29

删除圆柱体的前七个边，然后从约束菜单中选中“无”。然后使用“边框”选取两个孔，然后单击“形成平面 - Y”。

步骤 30

在两个孔上都戴上盖子。在圆柱体的内部，我们需要在与外部相同的位置添加环，然后使用 Connect 连接它们。最后，在靠近顶部边缘的两侧添加一个边缘环。

步骤 31

创建一个具有 10 个边的新圆柱体，在 Z 轴上缩放它并将其放置在枪管下方。之后，选择前多边形并应用“内嵌”和“拉伸”。

步骤 32

再应用两次插图。第一个插入需要以少量完成，以便创建一个靠近边缘的环。之后，添加靠近每个外边缘的环。

步骤 33

创建一个新框并将其转换为可编辑多边形，添加 6 个垂直循环和一个水平循环。

步骤 34

移动顶点，直到获得此形状。

步骤 35

在两个底边上应用带有 4 段的倒角。

步骤 36

缩放 Y 轴上的前两个多边形（将前面的多边形缩放到后面的多边形多。最后选择如图所示的边多边形并删除它们。

步骤 37

现在删除多边形，如下所示，并添加其他边环，如下所示。

步骤 38

在背面，连接三对两个顶点，并在它们之间添加两条边。

步骤 39

现在我们使用连接将顶点连接到顶部顶点。

步骤 40

添加其他边，如下所示。

步骤 41

现在将边与底部的顶点连接起来。

步骤 42

应用具有 2 次迭代的涡轮平滑修饰符。现在使用相同的技术，创建如下所示的顶部元素。

步骤 43

创建一个比顶部元素正面大一点的新 Box，并带有相应的循环。再添加两个循环，如图所示。

步骤 44

在框的正面多边形上，应用“内嵌”并使用“焊接”。我们桥接选定的六个顶点。

步骤 45

选择如下所示的边缘，然后按 Ctrl+删除。

步骤 46

删除框的前多边形，并创建一个具有 21 个边的新圆柱体。之后，在圆柱体的后端添加一个循环，并在两侧选择每两个多边形，跳过底部的三个多边形之间的两个多边形。

步骤 47

应用斜面，然后删除所选多边形。

步骤 48

在孔上，我们单击“制造平面 - Z”，然后添加边环，如图所示。

步骤 49

使用附加，我们将两个元素组合在一起，并删除圆柱体的背面多边形。最后再添加两个循环，如图所示。

步骤 50

我们使用 Bridge 连接两个元素的几何形状。在圆柱体的前孔上，我们使用 Shift+Scale 稍微减小孔的大小，然后我们 Shift+Drag 两次。第一次只是在靠近边缘的地方创建一个环，第二次我们向内拖动更多。最后在元素的背面添加一个循环。

步骤 51

应用涡轮平滑 - 迭代： 2.在底部元素上，我们使用相同的技术将其连接到主元素。再次添加具有 2 次迭代的涡轮平滑。

步骤 52

使用步骤 46-49 中的技术，我们创建一个稍长的新元素。在前面的多边形上，我们应用了一个插图。

步骤 53

应用拉伸并向前移动顶点，然后使用“连接”连接折点。

步骤 54

现在应用挤出七次。第一个和最后一个需要以低高度完成，以便使环靠近外边缘。

步骤 55

创建一个具有 18 个边的新圆柱体并添加六个循环。第一个和最后一个循环需要靠近外边缘。之后，使用附加组合元素。

步骤 56

选择我们刚刚创建的圆柱体顶部的三行多边形。以及顶部元素上相同数量的多边形，并使用 Bridge 连接它们。

步骤 57

选择圆柱体的正面和背面多边形，然后应用“内陷”，然后应用“桥”。

步骤 58

在内环上应用倒角，并在桥接截面的顶部和底部圆柱附近再添加两个环。

步骤 59

选择底部的五个多边形并应用拉伸三次。第一个和最后一个需要以低高度完成，以便使环靠近外边缘。

步骤 60

应用具有 2 次迭代的涡轮平滑修饰符。

步骤 61

在背面，我们创建一个与正面类似的元素，并应用 Turbosmooth - 迭代次数：2。

步骤 62

在底部，创建一个类似于我们为正面所做的元素，然后应用 Turbosmooth - 迭代次数：2。

步骤 63

接下来，创建一个 Box 并添加边循环，如下所示。

步骤 64

在后两条边上，我们应用倒角，然后我们瞄准焊接形成三角形并且彼此非常接近的顶点（放大到选定的顶点以使其更容易焊接。

步骤 65

在前面的两个多边形应用一个拉伸三次，并在每次拉伸后在 Y 轴上缩放它们，以获得圆形。

步骤 66

添加循环，如下所示。

步骤 67

然后，我们使用 Connect 将两个未完成的循环连接到前顶点。之后，我们在边缘附近添加更多循环，如图所示。

步骤 68

如图所示添加更多循环，然后应用涡轮平滑 - 迭代次数：2。

步骤 69

创建圆柱并将其转换为可编辑的多边形。在末端多边形上，应用斜角两次，以便在两端获得圆形。最后添加靠近边缘的循环。

步骤 70

创建一个框，将其转换为可编辑的多边形。添加七个垂直循环并移动顶点，直到获得与下面显示的形状相似的形状。之后，复制元素并将其移动到另一侧。

Step 71

在后面的两个多边形上，我们应用 Bridge 来连接它们，然后添加循环，如图所示。

步骤 72

接下来，创建一个管子并如图所示放置它。将其转换为可编辑的多边形，然后在四个角环上应用倒角，如图所示。最后应用涡轮平滑 - 迭代次数：1。

步骤 73

创建另一个宽度适合对象之间的 Box，并添加循环，如图所示。

步骤 74

按键盘上的 S 打开捕捉切换选项，然后单击顶点选项开。之后删除选定的多边形。

步骤 75

单击 Alt+Q 进入隔离模式，以便仅查看所选元素。使用 Shift + 拖动并在 Y 轴上向前移动所选边缘，直到它到达带有绿色加号的顶点。这样一切都会完美契合。

步骤 76

从捕捉切换菜单中退出，并在所选边上应用桥接。

步骤 77

在两个孔上，我们应用一个帽，然后使用连接连接选定的顶点。

步骤 78

添加两个循环并使用连接连接端点顶点。

步骤 79

最后在每个边缘附近添加环并应用 涡轮平滑 - 迭代： 2. 然后退出隔离模式。

步骤 80

创建一个框并将其旋转 25 度。之后，在背面多边形上应用斜面，然后使用“连接”在每个边附近添加两个环。

步骤 81

应用涡轮平滑 - 迭代次数：2。

步骤 82

创建一个具有 18 条边的圆柱体，并将其转换为可编辑的多边形。之后，在前面的多边形上应用三次内陷和三次斜面，直到获得圆形表面。

步骤 83

在从第二个插图获得的多边形上，我们应用了具有负高度的拉伸。

步骤 84

在所有 then 循环上应用倒角。

步骤 85

在圆柱体背面多边形上，我们应用了内嵌，以避免在应用涡轮平滑后出现网格问题。

步骤 86

复制元素并将其旋转 180 度，然后使用附加将元素组合在一起，然后应用涡轮平滑 - 迭代次数：2。

步骤 87

创建一个有 18 条边的圆柱体，并将其转换为可编辑的多边形。之后，删除前后多边形以及九个底部多边形。

步骤 88

使用 Shift + 拖动，向下拖动所选边缘（在 Z 轴上），如图所示。

步骤 89

选择边上的顶点并在 Y 轴上缩放它们，直到元素具有此形状。在底部，使用目标焊接连接顶点。

步骤 90

在元素的两侧应用帽，并在三个位置连接顶点，如图所示。然后在底部的两个多边形上应用拉伸。

步骤 91

现在，在六个边面上应用拉伸，如图所示。

步骤 92

在前面的三个多边形上也应用一个拉伸，并在靠近每个边的地方添加环。

步骤 93

对所选多边形应用插图。

步骤 94

最后，应用涡轮平滑 - 迭代：2 并放置元素。

步骤 95

创建一个 Box，将其转换为可编辑多边形并添加八个循环，如图所示。然后选择后两个顶点并在 Z 轴上向下移动它们。

步骤 96

在前面的三个多边形上应用拉伸，并在 X 轴上将所选顶点缩放一点，如图所示。

步骤 97

添加两个水平环，并在所选多边形上应用斜面。

步骤 98

再添加八个循环（四个在元素的顶部，四个在元素的底部）。

步骤 99

添加更多循环，如下所示。

步骤 100

接下来，在所选多边形上应用拉伸。

步骤 101

向下移动顶部多边形。然后选择并向后和向下移动底部多边形，直到得到这样的内容。

步骤 102

在顶部多边形上应用拉伸并添加三个环，如图所示。

步骤 103

选择我们刚刚创建的中间循环上的顶点，然后向后移动它们，以便在应用涡轮平滑后获得圆形。之后添加循环，如下所示。

步骤 104

再添加两个循环，如图所示。

步骤 105

删除前面的多边形，并在靠近边缘的地方添加循环。

步骤 106

再添加六个循环，如图所示。

步骤 107

在所选多边形（底部）上应用拉伸两次。第一个拉伸需要具有较低的高度，以使边缘接近主边。最后删除多边形（这将是触发孔。

步骤 108

在主体的底部，我们需要移动顶点，直到我们得到这样的形状，然后选择多边形。

步骤 109

再次以与之前相同的方式应用两次拉伸并删除多边形。然后在靠近每个边缘的地方添加环。

步骤 110

我们还需要添加这些循环，如图所示。

步骤 111

使用连接，我们需要连接选定的顶点。

步骤 112

在中间的顶点上，我们应用倒角，因为我们得到的形状不是一个完美的圆，所以我们选择循环并转到循环工具并选择圆。

步骤 113

之后，在多边形上应用桥，然后在环上应用倒角。最后应用涡轮平滑 - 迭代次数：2。

步骤 114

创建一个新框并将其转换为可编辑多边形。在中间添加一个环并像这样塑造它。

步骤 115

添加更多循环并创建此形状。

步骤 116

接下来，在所选边上应用倒角。

步骤 117

并在 X 轴上缩放顶点的前两个循环。

步骤 118

同时缩放 X 轴上的中间顶部和底部多边形。

步骤 119

切换到隔离模式并在多边形上应用斜面。

步骤 120

删除前面的三个多边形，然后向前移动所选边。

步骤 121

添加循环，如下所示。

步骤 122

在元素的背面，连接顶点。然后使用 Shift + 拖动和移动，在 Y 轴上将它们向后移动一点，以将它们作为单独的元素复制。

步骤 123

在多边形上，我们应用一个拉伸，然后应用一个内陷。

步骤 124

添加更多循环，如下所示。

步骤 125

再添加三个循环。一个垂直，两个水平。

步骤 126

像以前一样将中间的顶点与外部的顶点连接起来。

步骤 127

如前所述，在中间的顶点上应用倒角，然后选择四个循环并转到“循环工具”>“循环”菜单，然后单击“圆”。之后，选择已创建的四个多边形并应用桥梁。最后在环上应用倒角。

步骤 128

应用涡轮平滑 - 迭代：2，然后创建两个新球体并将它们放入孔中。还要在 Y 轴上缩放它们，以使它们不那么圆润。
