在 3Ds Max 中创建枪口闪光的多管机枪

推荐：使用NSDT场景编辑器助你快速搭建可二次开发的3D应用场景

1. 基本机枪建模

步骤 1

首先，我们将在 3ds Max 中制作机枪的快速模型。我们不需要在本教程中详细说明，一个基本的模型就可以了。

步骤 2

在视口中创建圆柱体（创建>圆柱体>标准基元）。

步骤 3

制作柱面的两个实例化副本（编辑>克隆），中间留有一小间隙。

步骤 4

再添加一个圆柱体，但具有更大的高度量。将其与前三个保持一定距离，并与他们成线。

步骤 5

创建一个长管（创建>标准基元>管）并放置它，如下图所示。这将充当机枪的枪管之一。

步骤 6

选择管子后，制作它的几个副本（编辑>克隆）并分发它们以制作机枪的枪管。

步骤 7

创建另一个更大的圆柱体并将其放置在周围桶的中心。基本建模已完成。现在我们将使枪口闪光。

2. 创建枪口闪光

步骤 1

在视口中制作一个球体（>球体创建>标准基元），并将其放置在机枪口周围。

步骤 2

右键单击球体并将其转换为可编辑多边形（转换为：转换为可编辑多边形）。

步骤 3

转到顶点选择模式（或按键盘上的 1 键跳入顶点选择模式。然后选择球体的尖端顶点。

步骤 4

选择球体的顶点后，启用“使用软选择”选项，然后将其“衰减”值增加到类似于 200.0 的值。此值可能因您的情况而异。

步骤 5

在 X 轴上拖动选定的尖端顶点以使形状呈椭圆形。

禁用“使用软选择”选项。

步骤 6

将“网格选择”修改器“修改器应用于”修改器“列表中的网格。

步骤 7

在“网格选择”修改器的“顶点选择”模式下，启用“使用软选择”选项并增加其“衰减”值。然后选择枪口闪光网格的一部分（衰减值可能因您的情况而异。实际上，您应该尝试不同的衰减值以获得不同的结果。

步骤 8

现在应用噪点修改器。将缩放值保持在 25，打开分形选项，然后将强度值 X 设置为 250，Y 设置为 200，Z 设置为 100。这使得枪口闪光网状呈锯齿形。

步骤 9

打开自动键按钮。将“种子”值从 0 帧设置为 100 帧。

步骤 10

设置动画关键帧后关闭自动关键帧按钮。选择枪口闪光网格后，转到图形编辑器>跟踪视图曲线编辑器。

转到枪口闪光的噪点参数。您将看到动画关键帧插值是弯曲的。这将导致轻松进出类型的动画。

要解决此问题，请选择动画的关键帧，然后单击“将切线设置为线性”选项。这将拉直切线曲线，因此缓入缓出问题将消失。

步骤 11

接下来，再次向枪口闪光网格添加网格选择修改器。

步骤 12

在“网格选择”修改器的顶点选择模式下，选择枪口闪光网格的指示部分，如下图所示。

步骤 13

现在应用噪点修改器。将缩放值设置为 10，打开分形选项，然后将强度值 X 设置为 200，将 Y 设置为 300，将 Z 设置为 100。 这将使枪口闪光网的后部更像是锯齿形。

步骤 14

再次将“网格选择”修改器应用于枪口闪光网格。

步骤 15

然后应用 FFD 4x4x4 修饰符。

通过展开 FFD 4x4x4 卷展栏转到其控制点部分，然后修改视口中 FFD 框的控制点，如下图所示。基本上我们需要挤压尖端区域并扩大枪口闪光的后部区域。

步骤 16

现在应用迭代值为 2 的涡轮平滑修改器。

步骤 17

应用置换修改器。单击其地图频道，然后从列表中选择烟雾。

将强度值保持在 175，并将衰减量设置为 -0.5。同时打开球面映射选项。

展开“置换”修改器卷展栏，然后选择“辅助图标”。使用移动工具将小控件拖动到枪口闪光的起点。

3. 将材料应用于枪口闪光

步骤 1

按 M 打开材质编辑器。选择一个空插槽并将其应用于枪口闪光灯。

步骤 2

单击漫反射通道选项卡，然后从列表中选择渐变斜坡。

步骤 3

为下图中显示的颜色和参数输入相同的值。您可以使用这些值来获得不同的结果。

步骤 4

返回到着色器的根级别，并将“自发光”值增加到 100。

渲染场景 （F9） 以查看其外观。它看起来很酷，但我们仍然需要调整很多其他东西。

步骤 5

现在单击不透明度通道并从列表中选择渐变斜坡。

步骤 6

为颜色和参数输入相同的值，如下图所示。您可以使用这些值来获得不同的结果。

步骤 7

选择枪口闪光网格后，右键单击并转到对象属性。此处将对象 ID 值设置为 1 并点击确定。

步骤 8

接下来，转到渲染>效果。单击“添加”按钮，然后从列表中选择“镜头效果”。

步骤 9

首先，打开 互动 选项，以便效果在每次更改时都会自行更新。选择发光效果后，通过单击箭头按钮将其移动到活动列表。转到“选项”面板并启用“对象 ID”选项。它必须设置为值 1，因为我们已经为枪口闪光网格分配了 1。

步骤 10

转到“参数”面板，为参数输入相同的颜色和值，如下图所示。您可以使用这些值来获得不同的结果。

步骤 11

枪口闪光纹理现已完成。让我们快速对机枪进行纹理处理。我已经在机枪上应用了铁纹理图像。这是非常基本的，没有什么花哨的，因为它仅用于演示目的。

4. 完成场景

步骤 1

我已经在场景中应用了几个 Omni 光源。您可以使用灯光的位置，设置和参数来获得所需的结果。

步骤 2

选择机枪的所有圆柱形枪管并将它们分组（组>组）作为枪管。

打开“自动钥匙”按钮，然后使用“旋转”工具将“桶”组旋转几次。

步骤 3

添加动画关键帧后关闭自动关键帧按钮。选择桶组后，转到图形编辑器>跟踪视图曲线编辑器。

转到桶组的旋转参数。您将看到动画关键帧的插值是弯曲的。这将导致轻松进出类型的动画。

再次解决此问题，请选择动画的键，然后单击 将切线设置为线性 选项。这将拉直切线曲线，因此缓入缓出问题将消失。

步骤 4

现在选择视口中的所有光源和机枪对象，并将它们分组（组>组）为机枪。

步骤 5

转到助手>虚拟对象并在场景中制作虚拟对象。将其准确地放置在机枪后面。

使用选择和链接工具将机枪组链接到虚拟人。现在，如果您旋转或移动假人，机枪组对象将跟随它。

结论

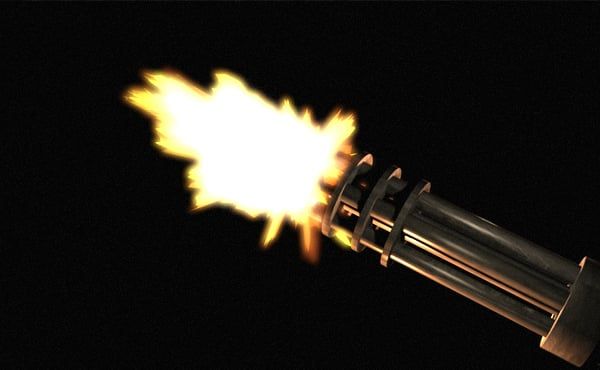

这是枪口闪光灯的最终外观。为帧制作动画并享受！希望您喜欢本教程。
