3Ds Max 图文教程：使用FumeFX 创建一个带有巨大烟雾轨迹的火球

我们将讨论一个带有巨大烟雾轨迹的火球，您可能已经在游戏电影、战争电影或科幻电影中看到过这样的效果，它可以增加某些镜头的外观。 在本教程中，我将向您展示如何在 3ds Max 和 FumeFX 插件的帮助下创建这个火球。我们可以使用不同类型的技术在FumeFX中实现这种效果 - 例如简单源，对象源，粒子源等。但这次我们将使用简单源。为此，我们将使用三种不同的简单光源、一些标准光源（Target Spot & Omni）和默认的 Scanline 渲染器。

ygtu

• 12 min read
3Ds Max 图文教程：使用FumeFX 创建一个带有巨大烟雾轨迹的火球
推荐：NSDT场景编辑器助你快速搭建可二次开发的3D应用场景

介绍

大家好，我再次在这里提供一个新教程，它将帮助您在3ds Max中制作火球。我们将使用最少量的参数来制作此效果，并使用一些技巧。所以准备好迎接火球吧。

1. 创建 FumeFX 简单源

正如我之前提到的，我们可以使用不同类型的技术来制作 这种效果，但在本例中我们将使用简单的源。因此，请按照以下步骤操作：

步骤 1

要创建FFX简单源，请转到“创建”面板>“帮助程序”，单击下拉列表 菜单，然后选择 FumeFX。

单击“简单 Src”按钮，并通过单击并拖动在视口中生成它。

步骤 2

现在，我们将调整第一个简单源的位置和旋转（FFX Simple Src01）。为此，您可以选择源并右键单击“移动和旋转”工具以打开“移动和旋转变换类型”并输入值。

在视口位置简单源 01 的以下坐标：

X ： 856.925 |Y ： 0.0 |Z ： 683.705

简单源的旋转 01：

X ： 0.0 |Y ： -13.304 |Z ： 0.0

广告

步骤 3

通过再次重复步骤 1 将第二个 FFX 简单源添加到视口。按如下方式调整位置和旋转：

简单源的位置 02：

X ： 826.018 |Y ： -1.765 |Z ： 683.245

简单源的旋转 02：

X ： 0.0 |Y ： 40.733 |Z ： 0.0

步骤 4

最后，将第三个FFX简单源添加到场景中，并调整其位置和旋转，如下所示：

简单源的位置 03：

X ： 837.963 |Y ： 11.228 |Z ： 699.334

简单源的旋转 03：

X ： 0.0 |Y ： -42.45 |Z ： 0.0

2. 创建和链接假人

我知道你可能会问“为什么我们要使用假人..？？这是因为我们将链接所有三个简单 源到假人，所以我们不需要单独对简单源进行动画处理， 我们只需对虚拟对象进行动画处理，链接的对象将自动进行动画处理。

广告

步骤 1

要创建虚拟人，请转到>虚拟人创建>助手，然后在视口中单击并拖动。

假人的位置：

X ： 839.469 |Y ： 2.929 |Z ： 690.044

假人的旋转：

X ： 0.0 |Y ： 0.0 |Z ： 0.0

步骤 2

现在选择所有三个简单源，并使用“选择和链接”工具将它们链接到虚拟人。

4. 为假人制作动画

步骤 1

现在是时候为假人制作动画了。我们将从第 0 帧到 65 帧对这个假人进行动画处理。

选择假人，打开自动键按钮，并在时间滑块位于第 0 帧时，按如下方式定位和旋转假人：

职位：

X ： 839.469 |Y ： 2.929 |Z ： 690.044

旋转：

X ： 0.0 |Y ： 0.0 |Z ： 0.0

步骤 2

现在，使用第 65 帧的时间滑块，按如下方式定位和旋转假人：

位置：

X ： 17.689 |Y ： 2.929 |Z ： 20.082

旋转：

X ： 0.0 |Y ： -720.0 |Z ： 0.0

设置位置和旋转后，再次单击自动键按钮将其关闭。

步骤 3

接下来，我们需要使假人的动画线性化。选择假人，右键单击它并选择曲线编辑器。现在选择所有关键帧并通过单击使它们线性 将切线设置为线性 按钮。

5. 修改三个简单来源

步骤 1

选择“简单源 01”，然后转到“修改”面板并进行以下操作 变化。

源

  • 形状：球形
  • 类型：固体
  • 直径： 23.257
  • 燃料：100（动画以在第 70 帧后关闭燃料。
  • 温度：300
  • 冒烟：禁用
  • 湍流：无变化
  • 速度 - 对象： 1.0 / 方向： 5.0 / 径向： 15.0

步骤 2

选择简单源 02 并转到修改面板并执行以下操作 变化。

源

  • 形状：圆柱形
  • 类型：固体
  • 直径： 23.257
  • 高度： 23.257
  • 燃料：100（动画以在第 70 帧后关闭燃料。
  • 温度：300
  • 冒烟：禁用
  • 湍流：无变化
  • 速度 - 对象： 1.0 / 方向： 7.0 / 径向： 5.0

步骤 3

选择简单源 03 并转到修改面板并执行以下操作 变化。

源

  • 形状：圆柱形
  • 类型：固体
  • 直径： 18.606
  • 高度： 23.257
  • 燃料：100（动画以在第 70 帧后关闭燃料。
  • 温度：300
  • 冒烟：禁用
  • 湍流：无变化
  • 速度 – 对象： 1.0 / 方向： 7.0 / 径向： 20.0

6. 创建 FumeFX容器

现在是时候创建FumeFX了 容器。要创建容器，请遵循 这些步骤。 转到“创建”面板>“几何图形”，单击 在下拉菜单上，然后选择 FumeFX。

单击 FumeFX 按钮，通过单击并拖动在视口中生成容器。接下来，将 FumeFX01 重命名为“火球容器”。

按如下方式定位和旋转火球容器：

位置：

X ： 389.963 |Y ： -37.619 |Z ： 121.638

旋转：

X ： 0.0 |Y ： -40.0 |Z ： 0.0

7. 创建 地平面

步骤 1

创建一个平面，在火焰和烟雾落地时偏转火焰和烟雾。要创建平面，请转到>平面创建标准基元>并通过单击并拖动在视口中创建它。

将其定位在：

X ： 0.0 |Y ： 0.0 |Z ： 0.0

将“长度”和“宽度”值都设置为 800。

8. 编辑 FumeFX 容器

对于 FumeFX 容器（火球 容器），那里 是我们将要修改的FumeFX的五个重要部分。

  1. A. 将军 – 一般
  2. B. 模拟
  3. C. 渲染 – 渲染
  4. D. 照明 - 照明
  5. E. Obj/Src - 对象和来源


步骤 1

打开FumeFX，转到Gen选项卡并为每个部分设置以下参数。

A. 元标签：

一般参数：

  • 间距：1.0
  • 宽度： 1461.809
  • 长度： 366.635
  • 高度： 452.075
  • 自适应：开

输出：

  • 开始：0
  • 端架：100
  • 出口渠道：燃料、烟雾。
  • 输出路径：单击输出路径旁边的小按钮，在存储驱动器上创建一个新文件夹，然后将缓存文件（fxd）保存为“Fireball_test_” 该文件夹。

回放：

  • 播放自： 0
  • 播放到： 100
  • 起始帧：0

步骤 2

转到 Sim 选项卡并为每个部分设置以下参数。

B. 模拟选项卡：

模拟：

  • 质量： 7
  • 最大迭代次数：100
  • 节能灯条件：5.0
  • 最大仿真步长：1
  • 平流步幅：0.5
  • 时间刻度：1.0

系统：

  • 重力：0.0
  • 涡度：1.0
  • X 湍流：0.25

湍流噪声：

  • 比例：1.0
  • 帧数：5.0
  • 细节： 5.0

提示 - 湍流噪声非常 定义烟雾的巨大程度很重要。

挡板：

X ： 无 |Y ： 无 |Z ： 无

模拟燃料：

  • 点火： 100.0
  • 燃烧率： 15.0
  • 燃烧速率变化：1.0
  • 产热量：10.0
  • 扩展：3.0
  • 火灾 产生烟雾：选中
  • 烟雾密度：10.0

注意 - 不要更改烟雾或 温度，保持默认值。

步骤 3

C. 撕裂选项卡：

渲染参数：

我们不会更改此选项卡中的任何内容。

火灾：

  • 颜色： 0.25
  • 我 为火制作了一个颜色渐变资源（上面下载），您只需将其加载到颜色通道中即可。

烟：

  • 环境： R ： 0 |G ： 0 |B ： 0
  • 烟色： R ： 72 |克 ： 72 |乙 ： 72
  • 不透明度：0.4
  • 投射阴影：选中
  • 接收阴影：选中

注意：将所有其他参数保留为默认值。

步骤 4

D. 照明选项卡：


在我们开始处理此选项卡之前，我们必须添加一些灯光。我们将使用两个标准灯。一个目标点和一个全能。

通过转到创建>灯光>标准灯光>目标聚光灯并在视口中拖动来创建目标聚光灯。

将光源放置在以下坐标处：

X ： -2615.007 |Y ： -2123.166 |Z ： 1415.535

将目标定位在：

X ： -13.825 |Y ： 0.0 |Z ： 200.066

接下来，转到“修改”面板并调整光源的设置：

  • 打开阴影。
  • 乘数：0.8
  • 转到“阴影参数”卷展栏，然后打开“大气阴影”。

注意 - 保留 其他所有内容默认。

创建 Omni 光源，方法是转到创建>光源> Omni >标准光源，然后在视口中单击。

将灯放置在以下坐标处：

X ： 1779.888 |Y ： -1052.7 |Z ： 562.186

  • 打开阴影
  • 乘数 - 0.3
  • 去 到阴影参数选项卡，然后打开大气阴影。

注意 - 保留 其他所有内容默认。

最后，将这些灯添加到FumeFX，方法是转到Illum选项卡并选择它们以将它们添加到“灯光”列表中。

步骤 5

E. obj/scr 标签：

注意 - 这是点击模拟按钮之前的最后一步。

将所有三个简单源和平面添加到“对象”选项卡中。当您选择 FFX 简单源时，将出现另一个名为“简单源”的选项卡 参数。既然我们已经做了 我们对所有三个简单源的更改，我们不需要进行任何进一步的更改。因此，让我们开始模拟。

10. 开始 模拟

点击模拟按钮。模拟可能需要大约 4 或 5 个小时才能完成，具体取决于您的系统。所以是时候休息一下了，毕竟 你需要休息一下。

11. 渲染

模拟完成后，转到 按 F10 或转到渲染>渲染设置...将 FumeFX 火焰、FumeFX 烟雾和阴影元素添加到渲染元素列表中，以便在合成时更好地控制。

现在，以 1280 x 720 的高清分辨率将动画渲染为图像序列。

12. 合成

打开 After Effects 并加载从 3D Studio Max 渲染的图像序列。

现在，您可以对火焰和烟雾应用一些简单的效果。例如：

  1. 色彩平衡
  2. 提高
  3. 亮度和对比度

同时在背景中添加一个新的实心图层，并将颜色设置为 R ： 25 |克 ： 25 |B ： 25 完成拍摄：

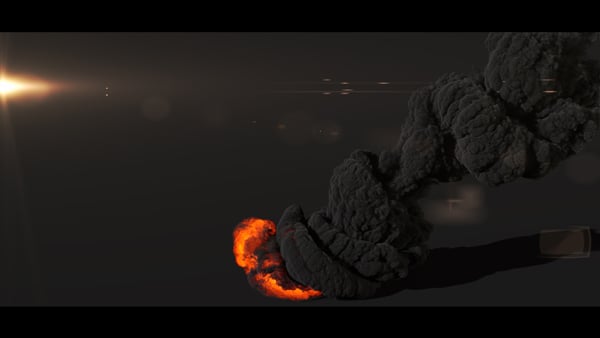

最终输出

结论

制作这种效果最重要的是始终尝试不同的效果 参数，一次又一次。首先尝试本教程，然后 尝试你自己的想法。尝试将对象源与粒子源或简单 源，更改参数，看看会发生什么。我想在以下情况下查看您的测试 您完成了本教程，但与我所做的不同。我想看看你自己的 影响。
