TiledMap 组件参考

TiledMap（地图）用于在游戏中显示 TMX 格式的地图。

点击 属性检查器 下方的 添加组件 -> Components -> TiledMap 按钮，即可添加 TiledMap 组件到节点上。

TiledMap 的脚本接口请参考 TiledMap API。

TiledMap 属性

详细说明

• 添加 TiledMap 组件之后，从 资源管理器 中拖拽一个 .tmx 格式的地图资源到 Tmx Asset 属性上就可以在场景中看到地图的显示了。

在 TiledMap 组件中添加了 Tmx Asset 属性后，会在节点中自动添加与地图中的 Layer 对应的节点（如下图中的 floor、barrier 和 players 节点）。这些节点都添加了 TiledLayer 组件。请勿删除这些 Layer 节点中的 TiledLayer 组件。

• TiledMap 组件不支持 mapLoaded 回调，在 start 函数中可正常使用 TiledMap 组件。

TiledLayer 与节点遮挡

TiledLayer 组件会将添加到地图层的节点坐标转化为地图块行列坐标。当按行列顺序渲染地图层中的地图块时，如果该地图块的行列中存在节点，那么将会中断渲染地图块转而渲染节点。当地图块中的节点渲染完毕后，会继续渲染地图块。以此实现节点与地图层相互遮挡关系。

注意：该遮挡关系只与节点的坐标有关，与节点的大小无关。

下面通过一个范例来介绍 TiledLayer 如何与节点相互遮挡。

1. 在场景中新建一个节点并添加 TiledMap 组件，设置好 TiledMap 组件属性后会自动生成带有 TiledLayer 组件的节点（即地图层）。
2. 创建 预制资源 以便在场景中实例化出多个节点。

在 资源管理器 中新建一个 TypeScript 脚本，编写组件脚本。脚本代码如下：

 import { _decorator, Component, Node, TiledLayer, loader, Prefab, v2, instantiate, Vec3, EventTouch } from 'cc';
 const { ccclass, property } = _decorator;

 @ccclass('ShieldNode')
 export class ShieldNode extends Component {

     @property({ type: TiledLayer })
     public tiledLayer: TiledLayer | null = null;

     @property({ type: Prefab })
     public nodePrefab: Prefab | null = null;

     start () {
         this.initScene(this.nodePrefab!);
     }

     initScene (prefab: Prefab) {
         const posArr = [v2(-249, 96), v2(-150, 76), v2(-60, 54), v2(-248, -144), v2(-89, -34)];
         const tmpP = new Vec3();
         for (let i = 0; i < posArr.length; i++) {
             const shieldNode = instantiate(prefab);
             shieldNode.setPosition(posArr[i].x, posArr[i].y);
             this.tiledLayer!.addUserNode(shieldNode);
             shieldNode.on(Node.EventType.TOUCH_MOVE, (event:EventTouch) => {
                 const deltaMove = event.getDelta();
                 shieldNode.getPosition(tmpP);
                 tmpP.x += deltaMove.x;
                 tmpP.y += deltaMove.y;
                 shieldNode.setPosition(tmpP);
             });
         }
     }
 }

4. 将脚本组件挂载到 Canvas 节点上，即将脚本拖拽到 Canvas 节点的 属性检查器 中。再将 层级管理器 中自动生成的带有 TiledLayer 组件的节点以及 资源管理器 中的预制资源拖拽至脚本组件对应的属性框中，然后保存场景。

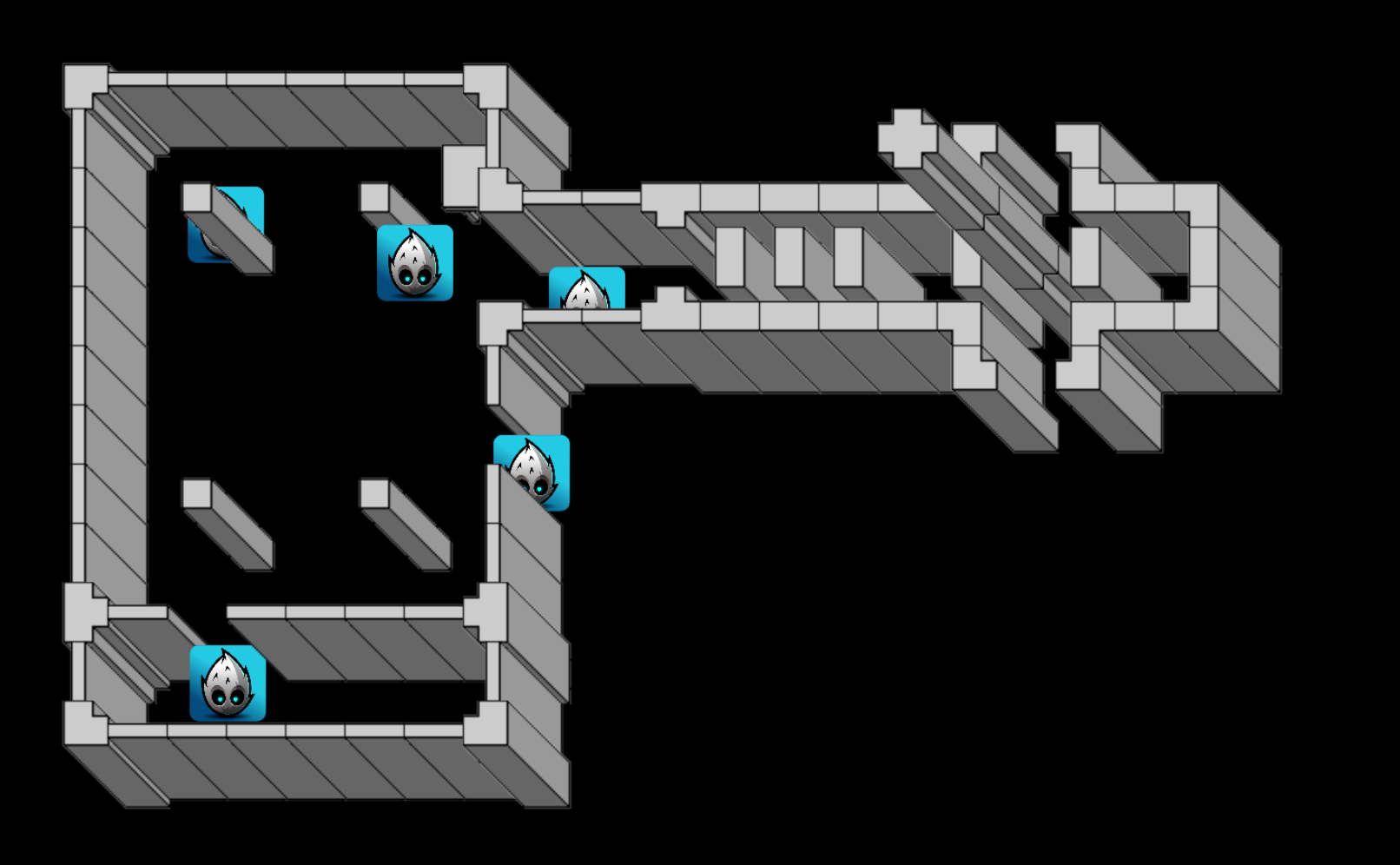

5. 点击编辑器上方的预览按钮，即可看到节点与地图层相互遮挡的效果。关于代码可参考 ShieldNode（GitHub | Gitee）范例。

若想移除地图层中的节点，调用 TiledLayer 的 removeUserNode 方法即可。
