反射探针

自 v3.7 开始，Cocos Creator 支持反射探针。

反射探针是将选择范围内的反射光，使用烘焙或实时的方式应用到当前场景上，以提高场景光照可信度的组件。

在 层级管理器 或顶部菜单上选择 光源 -> 反射探针 即可在场景内创建反射探针。

属性

属性	说明
Size	反射探针的范围，在场景内可以通过操作 Gizmo 来调整反射探针的大小
Probe Type	反射探针的类型 可选项： CUBE：支持烘焙的反射探针 PLANNAR：支持实时反射的反射探针
Resolution	反射探针烘焙后的立方体贴图每个面的分辨率 可选项： Low_256x256/Medium_512x512/Hight_768x768 该选项仅在 Probe Type 为 CUBE 时生效
Background Color	背景颜色，仅在 Probe Type 为 PLANNAR 时生效
Clear Flag	相机的缓冲清除标志位，指定帧缓冲的哪部分要每帧清除。包含： SOLID_COLOR：清空颜色、深度与模板缓冲； SKYBOX：启用天空盒，只清空深度
Visibility	可见性掩码，声明在当前反射探针中可见的节点层级集合 通过下拉菜单选择
Source Camera	指定实时反射的相机 该属性仅在 Probe Type 为 PLANNAR 时生效
Bake	烘焙按钮，点击后即可以对反射探针进行烘焙

探针类型

Cocos Creator 的反射探针有两种类型，分别为：

CUBE：将区域内的反射信息烘焙到一张 CUBE Map 上。

在反射探针选择为 CUBE 时，开发者可以通过下方的 RESOLUTION 下拉菜单选择最终烘焙贴图的大小。

PLANNAR：实时反射探针。

常用模拟水面、镜子、大理石或者湿润的地面等。

当反射探针的类型修改为 PLANNAR 时，开发者需要配置 Source Camera 属性以决定使用哪个相机作为反射探针的相机。

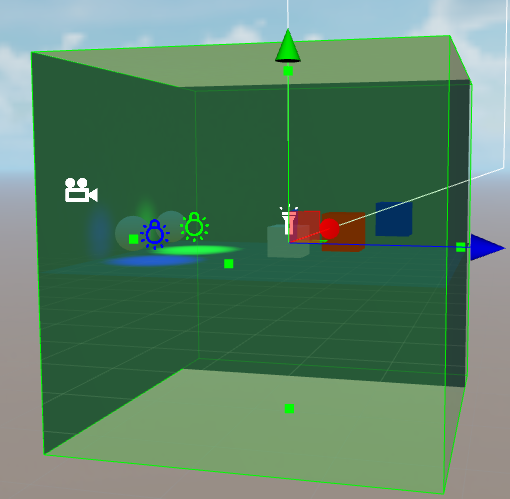

通过 场景编辑器 内的 Gizmo，可以调整 Size 属性，以此来修改反射探针的范围。
