CesiumJS PrimitiveAPI 高级着色入门-参数化几何

Primitive API 还包括 Appearance API、Geometry API 两个主要部分，是 CesiumJS 挡在原生 WebGL 接口之前的最底层图形封装接口（公开的），不公开的最底层接口是 DrawCommand 为主的 Renderer API，DC 对实时渲染管线的技术要求略高，可定制性也高，这篇还是以 Primitive API 为侧重点。

3D模型在线预览提供多种低代码平台3D模型在线预览解决方案，实现了将多种3D模型格式无缝集成到低代码业务表单中。这意味着用户可以在不离开低代码平台的情况下，直接查看和操作3D模型，极大地提升了数据可视化的效果和用户交互体验。

基础

坐标系基础

这里的“坐标系”特指 WebGL 图形渲染的坐标系。Primitive API 收到的几何数据，默认没有任何坐标系（即最基本的空间直角坐标），想要移动到地表感兴趣的地方，需要借助 ENU 转换矩阵，或者把几何顶点的坐标直接设为 EPSG:4978 坐标（即所谓通俗的“世界坐标”）。

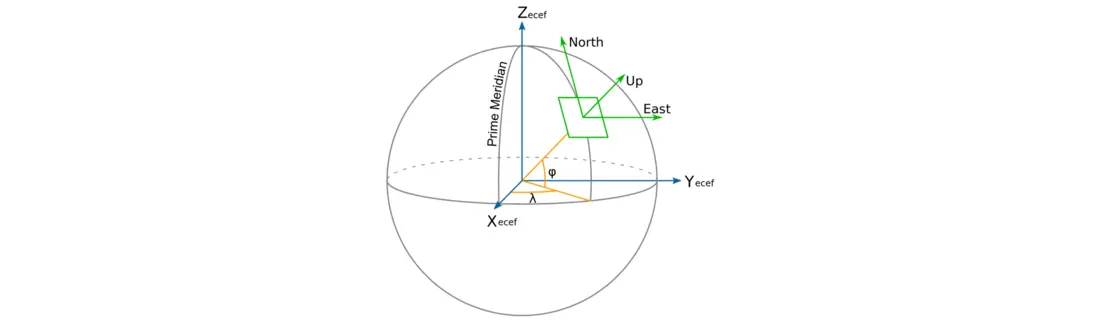

ENU 转换矩阵，用道家八卦的说法类似“定中宫”。它能将坐标转换到这样一个 ENU 地表局部坐标系上：

• 指定一处地表点（经纬度）为坐标原点
• 以贴地正东方（ENU 中的 E）为正 X 轴
• 以贴地正北方（ENU 中的 N）为正 Y 轴
• 以地心到坐标原点的方向（即 ENU 中的 U，up）为正 Z 轴

这样一个 ENU 坐标系上的局部坐标左乘 ENU 转换矩阵后，就能得到标准的 EPSG:4978 世界坐标。

GIS 中的投影坐标、经纬坐标不太适用，需要转换。

合并批次

虽然 WebGL 支持实例绘制技术，但是 Primitive API 减少绘制调用并不是通过这个思路来的，而是尽可能地把 Vertex 数据合并，这个叫做 Batch，也就是“合并批次（并批）”。

在 CesiumJS 的 API 文档中能看到 new Primitive() 时，可以传递一个 GeometryInstance 或者 GeometryInstance 数组，而 GeometryInstance 对象又能复用具体的某个Geometry 对象，仅在几何的变换位置（通过矩阵表达）、顶点属性（Vertex Attribute）上做差异化。

CesiumJS 会在 WebWorker 中异步地拼装这些几何数据，尽可能一次性发送给底层的 Renderer，以达到尽可能少的 DC。

参数化几何

几何类清单

CesiumJS 内置的参数几何有如下数种：

• 立方体（盒） - BoxGeometry & BoxOutlineGeometry
• 矩形 - RectangleGeometry & RectangleOutlineGeometry
• 圆形 - CircleGeometry & CircleOutlineGeometry
• 线的缓冲区（可设定转角类型和挤出高度） - CorridorGeometry & CorridorOutlineGeometry
• 圆柱、圆台、圆锥 - CylinderGeometry & CylinderOutlineGeometry
• 椭圆、椭圆柱 - EllipseGeometry & EllipseOutlineGeometry
• 椭球面 - EllipsoidGeometry & EllipsoidOutlineGeometry
• 多边形（可挤出高度） - PolygonGeometry & PolygonOutlineGeometry
• 多段线 - PolylineGeometry & SimplePolylineGeometry
• 多段线等径柱体 - PolylineVolumeGeometry & PolylineVolumeOutlineGeometry
• 球面 - SphereGeometry & SphereOutlineGeometry
• 墙体 - WallGeometry & WallOutlineGeometry
• 四棱台（视锥截头体） - FrustumGeometry & FrustumOutlineGeometry
• 平面 - PlaneGeometry & PlaneOutlineGeometry
• 共面多边形 - CoplanarPolygonGeometry & CoplanarPolygonOutlineGeometry
• Esri I3S 专用的几何 - I3SGeometry

这里有两个特别说明：

• 除了 I3SGeometry 比较特殊外，其它的几何对象都有其对应的边线几何对象（边线不是三角网格）
• CoplanarPolygonGeometry 和 PolygonGeometry 两个 API 很像，但是前者是 2018 年 1.48 后来添加的 API，适用于顶点共面的多边形；不共面的顶点在 PolygonGeometry 中可能会引起崩溃，但在这个共面多边形 API 不会（尽管可能会产生一些不可预测的三角形）。在 PolygonGeometry 出现三角形显示不正常、不完整的情况，可考虑用这个共面多边形 API；也支持挖洞。

可见 CesiumJS 对参数几何的支持是比较丰富的。

举例

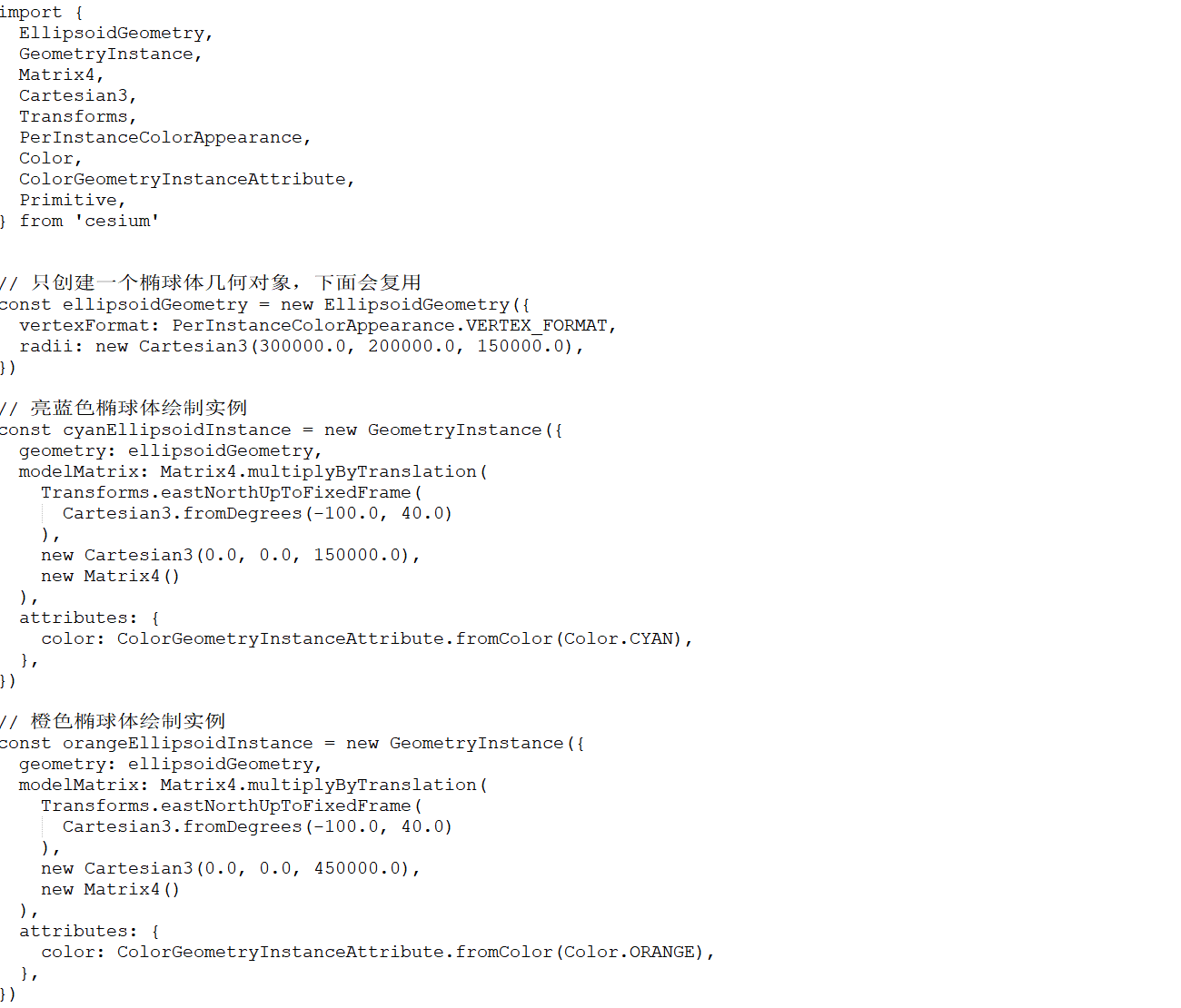

以下即两个椭球体的实例绘制示例代码：

代码就不详细解释了，需要有一定的 WebGL 基础，否则对 vertexFormat 、attributes 等字段会有些陌生。

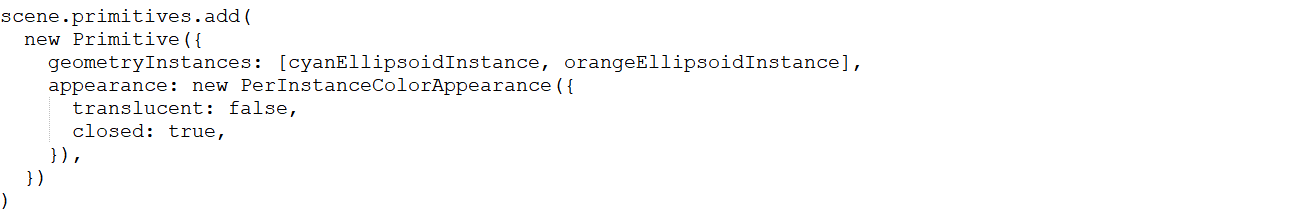

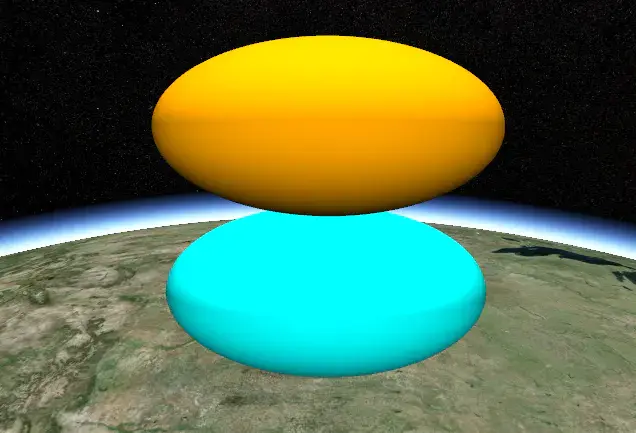

如下图所示：

纯手搓几何

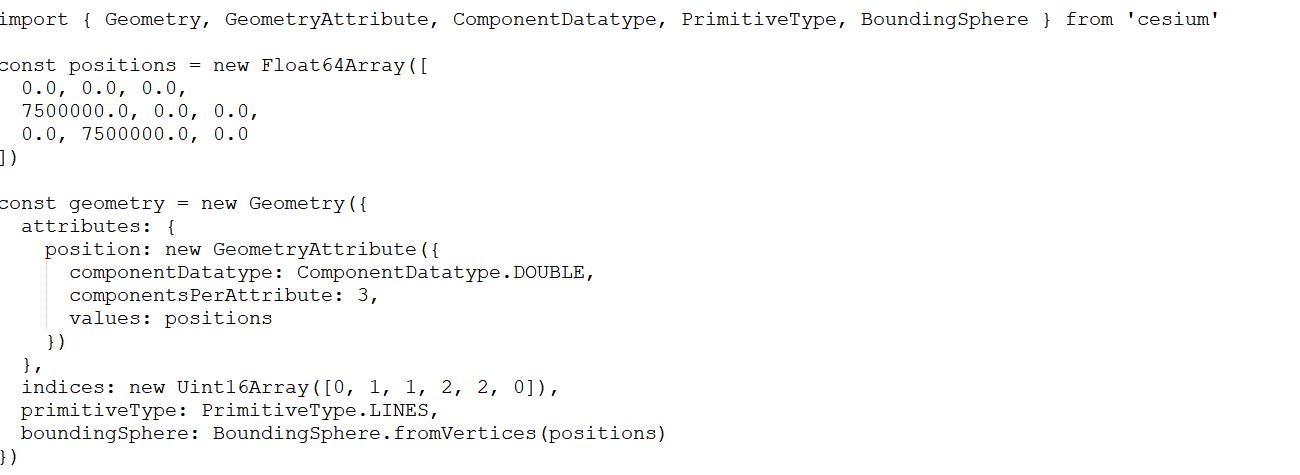

CesiumJS 的封装能力和 API 设计能力可谓一绝，它给开发者留下了非常多层级的调用方法。除了 基础部分提到的内置几何体，假如你对 WebGL 的数据格式（VertexBuffer）能熟练应用的话，你可以使用 Geometry + GeometryAttribute 类自己创建几何体对象，查阅 Geometry 的文档，它提供了一个很简单的例子：

然后就可以继续创建 GeometryInstance，搭配外观、材质对象创建 Primitive 了。

子线程异步生成几何

有部分参数化几何对象经过一系列逻辑运送后，是要在 WebWorker 内三角化、生成顶点缓冲的。

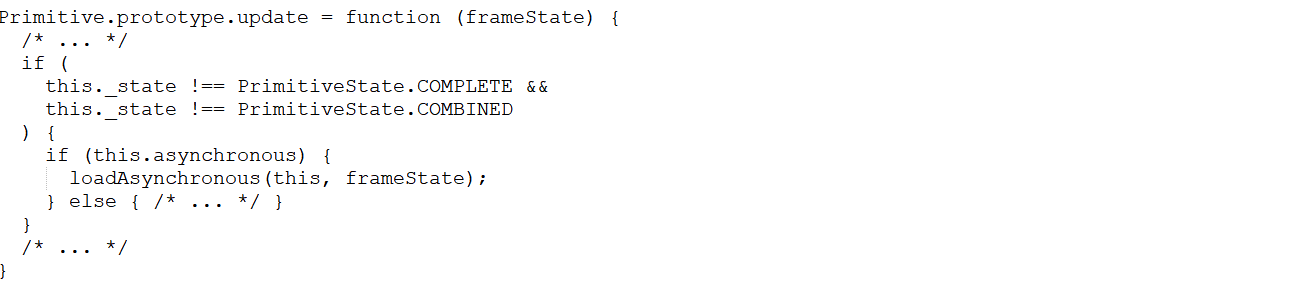

这小节内容比较接近源码解析，不会讲太详细。从 Primitive.prototype.update 方法中模块内函数 loadAsynchronous 看起：

在这个 loadAsynchronous 函数内，会调度一些 TaskProcessor 对象，这些 TaskProcessor 会通过 WebWorker 的消息传递来完成 Geometry 的 Vertex 创建。这个过程很复杂，就不展开了。

如果你感兴趣，打开浏览器的开发者工具，在 “源代码” 选项卡左侧的“页面”中，能看到一堆 “cesiumWorkerBootstrapper” 在运行。每一个，背后都是一个内嵌的 requirejs 在调度额外的异步模块，这些异步模块在默默地为主页面生成数据。
