循环

循环子程序允许在动画节点中进行迭代。迭代是多次执行一组节点的行为，每次都是通常称为迭代。迭代次数（简称迭代）是循环将执行的次数。每次迭代有一个与之关联的整数，称为索引，此索引为 0 表示第一次迭代，1 表示第二次，2 用于第三次迭代，依此类推最后一次迭代，其索引为 n-1，其中 n 是迭代。

参数和迭代器

循环可以具有参数，这些值被馈送到循环并且所有迭代的常量，除非明确更改。价值观从一个迭代到另一个迭代的更改由所谓的迭代器定义。迭代器是一个列表，它将循环的第 n 个元素提供给第 n 次迭代，因此在第一次迭代中，迭代器将循环其第一个元素，在第二次迭代时，迭代器馈送循环其第二个元素，依此类推。如果不存在迭代器，则可以使用迭代输入手动设置迭代次数如果迭代器是目前，迭代次数是自动设置的，并且将相等到迭代器的长度，即迭代。可以使用多个迭代器，在这种情况下，数量迭代次数等于最小迭代器的长度。迭代器和参数可以通过加号按钮添加 新迭代器 和 新参数 分别。

循环通常用于自动执行任务或重复任务，例如，如果要使 10 个对象平滑着色，可以添加 10 个阴影对象平滑节点并为每个节点指定一个对象，但那会很乏味而且效率低下，如果有 100 个对象怎么办？会添加 100 个节点吗？使用循环将是一种更明智的方法，只需创建一个列表包含这些对象并将该列表用作循环中的迭代器包含单个“着色对象平滑”节点，其输入对象为迭代器的输出。在第一次迭代时，输出迭代器将是第一个对象，因此第一个对象被着色平滑，在第二次迭代时，迭代器的输出将是第二个对象，因此第二个对象变得平滑着色，依此类推。通常，当人们想要描述这样的循环时，人们会说“我们循环物体并使它们变得光滑“，术语循环在某物上意味着使用该东西作为迭代器。

生成器

生成器是一个列表，最初是空的，并允许人们在每次迭代时向其添加/追加值。一个发电机有两个输入、要附加的值和条件（默认隐藏）这是一个布尔值，如果希望附加值，则为 True。否则为假。例如，如果一个人有一个整数列表和一个人只想保留偶数，一个人会循环整数，检查它们是否是偶数，如果是，则附加它们，这是通过使用检查的输出作为条件来完成。新发电机可以使用加号按钮“新建生成器输出”进行添加。名称生成器的类型可以从其高级节点设置中设置。

高级节点设置

描述 - 循环函数的描述。这描述仅在以下情况下出现在“调用子程序”节点中但是，选择所需的子程序是一种很好的做法为每个子程序编写描述，以便其他用户了解其功能。

迭代器套接字

新建迭代器按钮可用于添加新迭代器，这是等效于节点中的按钮。如果存在迭代器，则选项使用 {迭代器} 作为输出将显示每个选项，如果为迭代器启用，迭代器将作为输出提供调用循环时。输出将与您输入的列表相同。这对于通过使用输出避免不必要的数据复制很有用而不是从源迭代器创建另一个分支，这将强制数据复制。此外，这也确保了循环的执行首先是串联的结果。请参阅以下示例。

参数套接字

“新建参数”按钮可用于添加新参数，这是等效于节点中的按钮。显示参数列表与他们的选择。对于每个参数，以下选项是目前：

输入 - 如果启用，参数将可用/公开为调用循环时的输入，如果禁用，则不会可用作输入，其值将等于其默认值价值。循环的某些应用程序使用参数作为临时参数占位符或作为输出，因此有时，它们被期望具有一定的初始值，以确保用户不会更改其预期值，可以使用此值隐藏参数选择。在这种情况下，该参数称为虚拟参数。看以下示例。
输出 - 如果启用，该参数将用作调用循环时的输出，如果禁用，它将不可用作为输出。此选项的重要性将在以下情况下显而易见我们讨论重新分配运算符。请参阅以下示例。
复制 - 如果启用，则每次迭代的参数将为其源的不同副本，如果禁用，动画节点将自动处理复制，因此即使禁用它，如果动画节点决定复制参数，则无论如何都可以复制参数。此选项仅适用于可复制的结构，因此它不适用于简单的数据类型，如整数和浮。此选项在某些高级情况下很有用，请参阅以下示例。
默认值 - 参数的默认值，此选项为仅适用于简单数据类型，因此 BVH 和 KD 等数据类型树木没有此选项。
隐藏 - 启用后，默认情况下，当用户添加调用子程序节点。

重新分配运算符

参数对于所有迭代都是恒定的，但是，可以更改它们在某个迭代中的值，使用所谓的重新分配运算符，可以使用“重新分配”按钮添加此运算符。这运算符有两个输入，参数的新值和一个条件，如果此条件为 True，则运算符将参数值更改为新值，如果条件为 False，则呈现运算符无效，参数保留其值。请参阅以下示例。

列表生成器

将显示生成器列表。箭头可用于更改生成器作为输出的顺序。应该注意的是，迭代器 - 如果用作输出 - 将始终根据其输入首先显示次序。此外，参数（如果用作输出）将显示在根据其输入顺序结束。

中断条件

中断条件强制循环在某个迭代时终止。中断条件具有单个布尔输入“继续”（如果为 True，循环正常继续，如果为 False，则循环为终止，当前迭代之后的所有迭代都不会执行。一个可以通过“新建中断条件”按钮添加中断条件 高级节点设置。请参阅以下示例。

执行机制

循环具有一定的执行机制，可以用定义的有序步骤数，第 n 个执行机制迭代如下：

循环输入节点返回当前迭代的索引，迭代次数、参数（如果可用）和迭代器的输出（如果可用）。参数的值如果它们未作为输入公开，则等于其默认值。迭代器的输出是它们的第 n 个元素。如果迭代器没有第 n 个元素，循环终止。此外，如果索引当前迭代等于迭代次数，即循环终止。
循环的主体，即所有节点（不包括生成器）、重新分配运算符和中断条件 — 基于 循环输入节点提供的值。

对于每个中断条件：

如果其继续输入为，则循环终止。False

对于每个生成器：

如果其条件输入为，则值将追加到它指向的列表。True

对于每个重新分配运算符：

如果其条件输入为，则它指向的参数将更改为输入值。True

中断条件在生成器和重新分配运算符之前执行的事实至关重要，因为如果循环在某些迭代，该值将附加在该处生成器的迭代将不会附加，并且参数将在该迭代中重新分配，将不会重新分配。但是，请注意，循环的主体在中断之前执行条件，随后，身体在该时执行的任何动作将进行迭代。例如，如果使用循环来定位某些对象（使用“对象转换输出”节点）并返回其位置 - 使用生成器 - 如果该循环在第五次迭代时中断，第五个对象将被定位，但是，它的位置不会附加。

例子

例 1

在此示例中，整数生成器用于追加每次迭代。迭代次数是使用迭代输入手动定义的，因为不存在迭代器。

请注意，第一次迭代的索引为 0，最后一次迭代的索引为 0 迭代具有索引 n-1，其中 n 是迭代次数。

例 2

在此示例中，浮点生成器用于追加索引除以 n-1，其中 n 是迭代次数。

请注意，由于最大/最后一个索引等于 n-1，因此输出将是一个从零开始到结束的算术序列与 1.

例 3

在此示例中，生成器用于在每个值处追加多个值迭代。这些值由填充有索引的列表定义。

例 4

在此示例中，如果索引为偶数，则使用生成器追加索引数。这是通过使用生成器的条件来完成的。

请注意，如果某个整数的模二是偶数，则为零。因此，仅当数字为偶数时，条件才为 True。

例 5

在这个例子中，我们遍历一个整数列表，并使用一个生成器来仅附加偶数整数，如上述示例所示。

请注意，由于存在迭代器，因此迭代次数为现在由列表的长度定义，没有迭代输入。

例 6

在这个例子中，我们遍历两个整数列表，并使用生成器来追加两个整数的乘积。

请注意，第二个列表有 5 个元素，而第一个列表只有 4 个元素，因此，循环忽略第二个列表的第五个元素，并且仅执行 4 次。随后，输出列表仅包含 4 元素。

例 7

在这个例子中，我们遍历一个整数列表，并使用一个生成器来追加整数乘以某个参数。

请注意，参数的值对于所有迭代都是常量。

例 8

在这个说明性示例中，我们有两个节点树，据说它们做同样的事情，即隐藏搅拌机组中的对象，然后然后显示/取消隐藏它们。唯一的区别是，在节点树上是的，我们使用迭代器作为输出，并将该输出用作第二个循环的迭代器，而在左侧节点树上，我们使用对象列表直接作为两个循环的迭代器。

这两个节点树其实不一样，左边的节点树不应使用有两个原因：

循环的执行顺序没有定义。应该动画节点先执行上循环还是下循环？没有办法知道，所以动画节点以任意顺序执行它们。这导致意外结果，因为如果执行了 show 循环首先，对象最终将被隐藏，因为隐藏循环将执行第二个。
即使未编辑对象列表，动画节点也会复制它以为你想要两个不同的副本。

正确的节点树通过以下方式解决了这两个问题：

通过执行第二个来定义循环的执行顺序取决于第一个的输出，从而指示动画节点以首先执行依赖项。
对象列表不会复制，因为它是按顺序使用的，即是，不发生分支。

总之，应始终使用正确的设置。

例 9

在这个说明性示例中，我们使用生成器来附加整数参数。

由于参数对于所有迭代都是常量，因此生成器将是一个填充了参数值的列表。但是，可以在某个参数处更改参数的值由重新赋值运算符进行迭代。在以下示例中，我们将参数的值重新分配/更改为某个新值第四次迭代，即当索引等于 3 时：

请注意，在第四次迭代时追加的值是旧值，重新分配参数时，其值会因所有迭代而更改在当前迭代之后，而当前迭代仍然具有旧的价值。

例 10

在此示例中，我们在整数列表中找到最大的整数。这通过添加一个整数参数来完成，其值是第一个整数，然后我们循环遍历整数，如果整数在当前迭代大于参数，然后我们重新分配参数为当前迭代末尾的整数循环，参数的值将是列表。然后我们通过在其高级中启用输出来输出该参数节点设置。

因为每当整数大于存储的整数时，我们都会重新分配在参数中，我们最终得到最大的整数，为什么？带上你的是时候考虑一下了。

例 11

在这个例子中，我们找到某个第一次出现的索引整数列表中的整数。我们首先添加一个虚拟整数参数其初始/默认值等于负一，然后我们循环整数，将参数重新分配给迭代的索引，我们还检查当前整数是否是我们的目标整数寻找，如果是，我们打破循环。最后，我们输出假人参数。在循环结束时，参数将具有所需的索引减去 1，因此通过添加 1，我们得到我们正在寻找的索引。

在中断发生时，当前迭代索引为我们正在寻找的索引，但突破发生在重新分配（或节点中的任何其他操作），因此当前索引永远不会写入参数，但我们知道索引是要写的，其实是前一个索引加一，就是为什么我们在最后添加一个。

请注意，我们本可以采用另一种方法，方法是将最初为零的虚拟参数如下，但会更少由于额外的加指令而高效：

例 12

在此示例中，我们计算每个顶点的相邻顶点数网格中的顶点。我们首先初始化一个用零填充的整数列表其中其长度是顶点数，这是通过使用数据结构的方法完成的。我们然后循环遍历网格的边缘索引列表，零列表为一个参数。对于当前边缘指数中的每个指数（有两个），我们在索引处获取零列表的元素并将其值设置为其值加 1 使用“设置列表元素”节点，有效地将其值递增 1。最后，我们重新分配零列表到“设置列表元素”节点的输出，并将其输出为一个参数。fromValue(value, length)LongList

这里发生了什么？顶点的相邻顶点数为连接到它的边数，因此要计算相邻边的数量顶点，只需计算连接到该顶点的边数顶点。为此，我们可以计算顶点的次数在边缘索引列表中提到，我的意思是倍，其索引出现在边缘索引列表中。所以我们循环边，并增加每个顶点被提及的次数一、每个顶点在开始时被提及的次数为零的循环，因此是零列表。花点时间考虑一下。

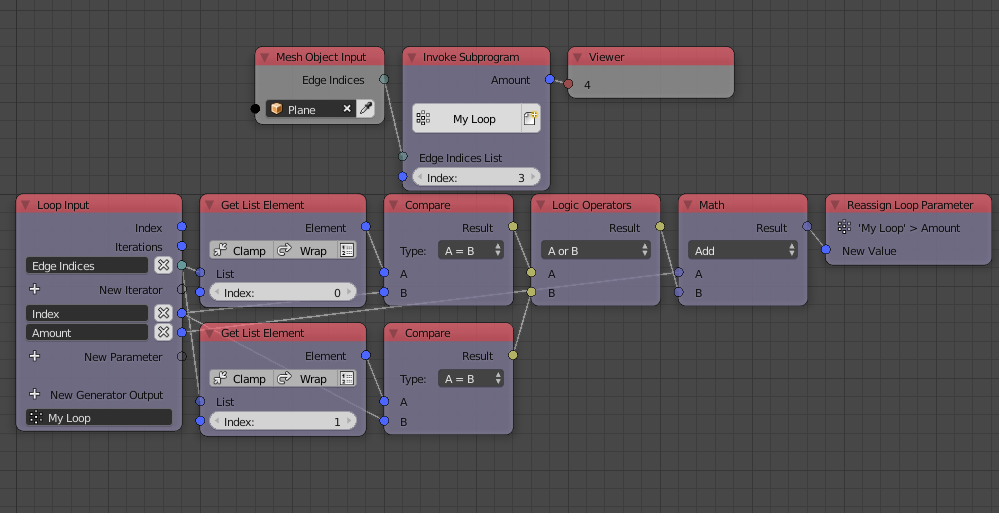

但是，如果我们只对一个顶点感兴趣呢？在这种情况下，我们可以在边缘上循环，如果我们感兴趣的顶点的索引是等于边缘中两个索引中的任何一个，我们应该递增一个最初将参数零 1 并输出该参数。当循环时完成，参数将表示顶点的次数出现在边缘列表中。

我们增加上述数量的方式是不寻常的，我们添加了一个布尔值到整数！这称为隐式转换，布尔值是转换为如果是和如果是，所以通过添加直接条件，如果索引是已找到，如果未找到索引，则为零（即不递增）。
