Blender插件（Filp Fluid）：Domain 调试设置
推荐：将NSDT场景编辑器加入你的3D工具链
参数
在烘焙之前，必须设置此面板中的启用流体粒子调试、启用力场调试和启用障碍物调试参数，以使模拟中的更改生效。
网格显示设置
使用此有用的工具可视化域网格。
| 显示网格 | 启用以可视化域模拟或网格网格。 |
| 网格显示模式 | 要在视口中显示的网格类型。 模拟网格 显示域模拟网格 。 最终网格 显示最终质量域网格网格。 预览网格 显示预览质量域网格网格。 |
| 绘制比例 | 视口中单个体素（网格间距）表示的体素数。例如，如果设置为 1，视口将显示体素的 1：1 映射。如果设置为 2，则每个视口体素将表示一个 2x2x2 体素块。如果设置为 3，则每个视口体素将表示一个 3x3x3 体素块。 |
| 启用网格 | 选择在视口中显示的 X/Y/Z 网格。 |
| 网格颜色 | 显示 X/Y/Z 网格的颜色。 |
| 网格偏移 | 轴绘制每个 X/Y/Z 网格的偏移量。 |
| 将偏移量捕捉到网格 | 如果启用，将绘制每个 X/Y/Z 格网，以便它们与域体素位置对齐。 |
| 显示边界 | 显示域的真实边界。域对象的外部涂有薄实心层。该层的厚度取决于域分辨率。启用此选项将可视化域流体区域的实际边界。 提示：此可视化可用于将对象设置为用于渲染的地面/地板。 |
流体粒子显示设置
此工具有助于可视化模拟的基础流体粒子。
提示：如果启用流体粒子调试，流体表面将阻挡您对流体粒子的观察。隐藏流体表面对象，或将对象绘制类型设置为线框，以获得更好的粒子视图。
| 启用流体粒子调试 | 使模拟器能够导出流体粒子数据，并可视化和调试流体粒子问题。在烘焙流体模拟之前，必须启用此设置。 |
| 低色速 | 用于可视化流体粒子速度的低速值。速度单位为米/秒。 |
| 高色彩速度 | 用于可视化流体粒子速度的高速值。速度单位为米/秒。 |
| 低速色彩 | 用于可视化低速流体颗粒的颜色。 |
| 高速着色 | 用于可视化高速流体颗粒的颜色。 |
| 渐变模式 | 用于可视化流体粒子速度的梯度类型。 无渐变 不要在颜色之间插值。速度小于“高色速” 值的流体粒子将使用“低速色”进行绘制。速度大于或等于“低色速”值的流体粒子 将使用 高速色绘制。 RGB 渐变 在 RGB 色彩空间中的颜色之间进行 插值。 HSV 梯度 在 HSV 色彩空间中的颜色之间进行 插值。 |
| 颗粒大小 | 绘制流体粒子的大小。 |
| 绘制边界 | 如果为此参数设置了对象，则仅绘制位于对象轴对齐边界框内的流体粒子。 |

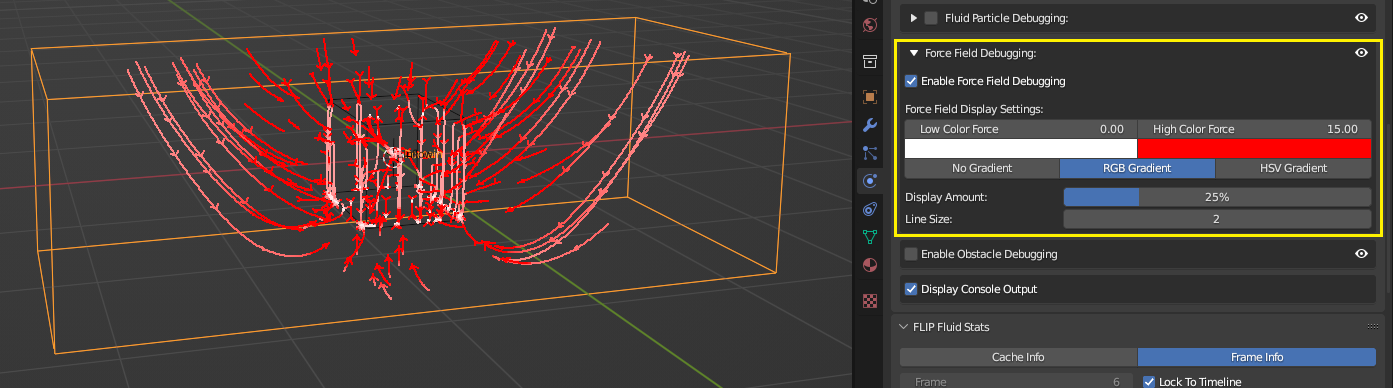

力场显示设置
此工具有助于可视化力场对象的矢量场。
| 启用力场调试 | 使模拟器能够导出矢量场数据，并可视化和调试力场问题。在烘焙流体模拟之前，必须启用此设置。 |
| 低着色力 | 用于可视化矢量场力的低力强度值。力强度单位以 m/s^2 为单位（9.8 m/s^2 的值大致等于重力强度）。 |
| 高着色力 | 用于可视化矢量场力的高力强度值。力强度单位以 m/s^2 为单位（9.8 m/s^2 的值大致等于重力强度）。 |
| 低力颜色 | 用于可视化低力强度矢量场力的颜色。 |
| 高力颜色 | 用于可视化高力强度矢量场力的颜色。 |
| 渐变模式 | 用于可视化矢量场力的梯度类型。 无梯度 不要在力强度之间插值。强度小于 高颜色力值的力将使用低力颜色绘制。强度大于或等于低色力值的力将使用高色力 颜色 绘制。 RGB 渐变 在 RGB 色彩空间中的颜色之间进行 插值。 HSV 梯度 在 HSV 色彩空间中的颜色之间进行 插值。 |
| 显示金额 | 要在视口中显示的矢量字段数据的百分比。 |
| 线条尺寸 | 矢量场可视化的线条粗细。 |
其他调试设置
| 启用障碍物调试 | 使模拟器能够导出障碍物数据，并可视化和调试障碍物问题。在烘焙流体模拟之前，必须启用此设置。 提示：如果启用障碍物调试，障碍物对象将阻挡障碍物可视化的视图。隐藏障碍物对象以获得更好的调试可视化视图。 请参阅我们的 10 个技巧以改进您的 FLIP 流体工作流程文章/视频中的第一个技巧，了解如何有效地使用此功能来调试障碍问题。 |
| 显示控制台输出 | 在Blender系统控制台窗口中显示仿真信息和进度。此窗口可以在Windows操作系统中使用“Blender>窗口>切换系统控制台”或通过从MacOS / Linux上的终端或命令行启动Blender来打开。 |
