欢迎阅读动画节点中的节点开发简介 2.0 或更高版本。在本指南中，您将学习如何开始使用编写自己的节点（我建议您在尝试之前先学习一下修改现有节点！它将由多个部分组成。每个部分将更详细地介绍，以便您能够写更多最终是复杂的节点。以下教程希望您有一个 Python的基本知识。

现在您已准备好创建实际文件。自动画节点 2.0 以来有两种不同类型的源代码文件：

Python文件：这些只是普通的python文件。大多数节点应该是在这种类型的中，只有极少数节点不是。我建议始终在此阶段选择此类型。以后很容易更改它，如果必要。.py
文件：Cython是另一个编程建立在 Python 之上的语言。主要好处是它可以编译成机器代码，可以使其比普通Python快得多法典。对于大多数节点来说，这绝对是矫枉过正，性能优势将只有计算成本高昂的操作才可见。你也只能工作与 Cython 文件一起设置完整的工作环境。.pyx

第一个节点

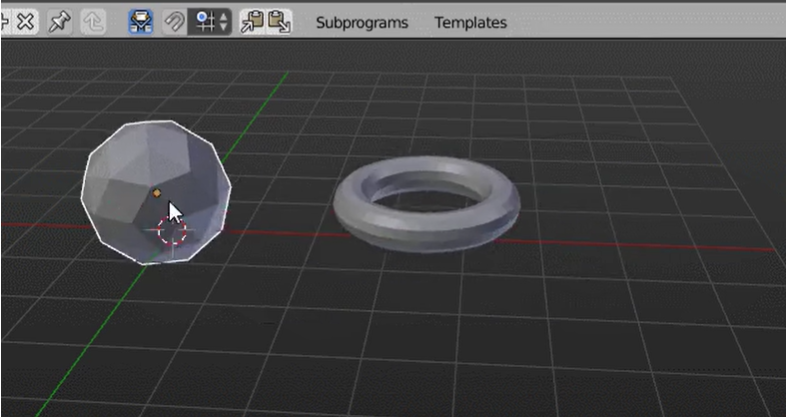

我们要创建的第一个简单节点将能够复制一个对象到另一个具有偏移量的对象的位置。

首先按照上述规则为此节点创建一个文件。然后复制这个小模板代码放入文件中：

import bpy
from animation_nodes.base_types import AnimationNode

class TemplateNode(bpy.types.Node, AnimationNode):
    bl_idname = "an_TemplateNode"
    bl_label = "Template"

    def create(self):
        pass

    def execute(self):
        pass

这个模板是我个人用于所有新节点的模板，它非常很容易建立在它上面。

现在我们必须为新节点选择一个名称。这里最重要的是因为这是节点的标识符，当您更改时稍后，使用此节点的所有文件都将被破坏。它也应该有一个前缀，这样其他附加组件就不会有问题。所以确保给它起一个好名字，尽可能准确地告诉它节点确实如此。以后可以更改类名和属性如有必要，没有问题。这是我们特定例：bl_idnamean_bl_label

class CopyLocationWithOffsetNode(bpy.types.Node, AnimationNode):
    bl_idname = "an_CopyLocationWithOffsetNode"
    bl_label = "Copy Location with Offset"

下一步是创建我们需要的套接字。因此就有了功能。在我们的示例节点中，我们需要三个输入。一源对象、一个目标对象和偏移量。所以让我们创建那些：create(self)

def create(self):
    #               Type      Name   Identifier
    self.newInput("Object", "Source", "source")
    self.newInput("Object", "Target", "target")
    self.newInput("Vector", "Offset", "offset")

创建套接字时，我们必须至少指定三个参数：

类型：这将决定将创建哪个套接字，每个套接字都有一个不同的颜色。有很多套接字类型。以下是一些常见的：，，，，， ...ObjectVectorFloatIntegerObject List
名称：此名称将显示在Blender的节点编辑器中。
标识符：标识符对我们来说还不是很重要。不管你怎么做如果不是绝对必要，不应该改变，但改变它并没有那么糟糕作为更改 .通常将此标识符用作变量稍后在代码中命名。bl_idname

最后但并非最不重要的一点是，我们必须在函数中放入一些代码。如一旦节点有输入套接字，这个函数就必须有参数。在这种情况我们需要三个参数，名称应该对应于套接字标识符。顺序也必须相同。在函数体中，我们可以做无论我们想要什么这些对象。我们必须注意的一件事是对象可以是。在发生任何其他事情之前必须检查这一点因为如果节点中出现错误，整个节点树会突然停止加工。executeNone

def execute(self, source, target, offset):
    if source is None or target is None:
        return

    target.location = source.location + offset

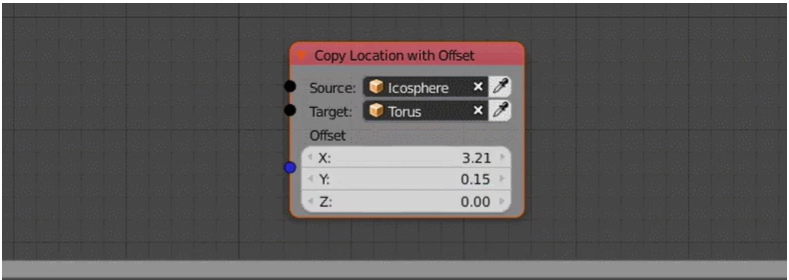

此节点现在已完全正常运行。以下是所有代码再次使用此节点。

import bpy
from animation_nodes.base_types import AnimationNode

class CopyLocationWithOffsetNode(bpy.types.Node, AnimationNode):
    bl_idname = "an_CopyLocationWithOffsetNode"
    bl_label = "Copy Location with Offset"

    def create(self):
        self.newInput("Object", "Source", "source")
        self.newInput("Object", "Target", "target")
        self.newInput("Vector", "Offset", "offset")

    def execute(self, source, target, offset):
        if source is None or target is None:
            return

        target.location = source.location + offset

我们将在下一部分中继续处理此节点。
