TreeView

本页面的信息假定读者已基本了解 IMGUI(即时模式 GUI)的概念。有关 IMGUI 和自定义 Editor 窗口的信息,请参阅扩展 Editor 和 IMGUI Unity 博客。

TreeView 是一个 IMGUI 控件,用于显示可以展开和折叠的层级数据。使用 TreeView 可为 Editor 窗口创建高度定制化的列表视图和多列表格,并可将其与其他 IMGUI 控件和组件结合使用。

请参阅 Unity Scripting API 文档的 TreeView 页面以了解可用的 TreeView API 函数。

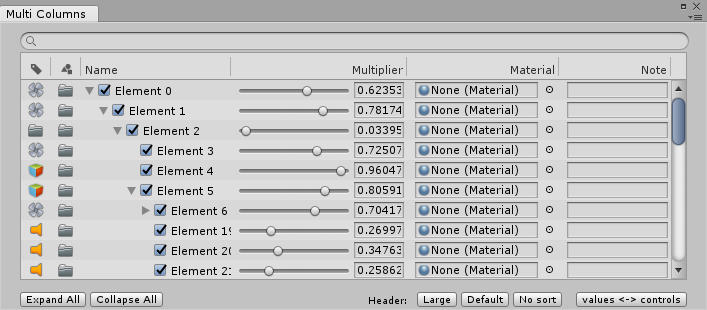

包含 MultiColumnHeader 和 SearchField 的 TreeView 示例。
包含 MultiColumnHeader 和 SearchField 的 TreeView 示例。

请注意,TreeView 不是树数据模型。可以使用所需的任何树数据结构来构造 TreeView。这可以是 C# 树模型,也可以是基于 Unity 的树结构,如 Transform 层级视图。

为了处理 TreeView 的渲染,需要确定一个扩展项(称为行)列表。每一行代表一个 TreeViewItem。每个 TreeViewItem 都包含父子信息,此信息可供 TreeView 用来处理导航(按键和鼠标输入)。

TreeView 有一个单独的根 TreeViewItem,此项是隐藏的,不会出现在 Editor 中。此项是所有其他项的根。

重要的类和方法

除了 TreeView 本身之外,最重要的类是 TreeViewItem 和 TreeViewState。

TreeViewState (TreeViewState) 包含与 Editor 中的 TreeView 字段交互时更改的状态信息,例如选择状态、展开状态、导航状态和滚动状态。TreeViewState 是唯一可序列化的状态。TreeView 本身不可序列化,而是根据构造或重载时所代表的数据进行重建。将 TreeViewState 添加为 EditorWindow 派生类中的字段,可确保在重新加载脚本或进入播放模式时不会丢失用户更改的状态(有关如何执行此操作的信息,请参阅关于扩展 Editor 的文档)。如需查看包含 TreeViewState 字段的类的示例,请参阅下面的示例 1:简单 TreeView

TreeViewItem (TreeViewItem) 包含有关单个 TreeView 项的数据,用于在 Editor 中构建树结构的表示。每个 TreeViewItem 必须以唯一的整数 ID(在 TreeView 中的所有项中是唯一的)进行构造。此 ID 用于在树中查找项、选择状态、展开状态和导航。如果树表示 Unity 对象,应为每个对象使用 GetInstanceID 作为 TreeViewItem 的 ID。在 Editor 中重新加载脚本或进入播放模式时,在 TreeViewState 中使用这些 ID 可以保持用户更改的状态(例如展开的项)。

所有 TreeViewItems 都有一个 depth 属性,表示视觉缩进。请参阅下面的初始化 TreeView 示例以了解更多信息。

BuildRoot (BuildRoot) 是 TreeView 类的单个抽象方法,必须实现该方法才能创建 TreeView。使用此方法可以创建树的根项。每次对树调用 Reload 时都会调用此方法。对于使用小数据集的简单树,应在 BuildRoot 中的根项下创建 TreeViewItems 的整个树。对于非常大的树,在每次重新加载时创建整个树不是最佳选择。在这种情况下,应先创建根,然后重写 BuildRows 方法,仅创建当前行的项。如需查看 BuildRoot 的用法示例,请参阅下面的示例 1:简单 TreeView

BuildRows (BuildRows) 是一种虚拟方法,此方法的默认实现基于 BuildRoot 中创建的完整树来构建行列表。如果只在 BuildRoot 中创建了根,则应重写此方法来处理展开的行。请参阅下面的初始化 TreeView 以了解更多信息。

这张图总结了 TreeView 生命周期中 BuildRootBuildRows 事件方法的排序和重复情况。请注意,每次调用 Reload 时都会调用一次 BuildRoot 方法。调用 BuildRows 的次数更频繁,因为在调用 Reload 时(在 BuildRoot 之后)会调用一次,而每次展开或折叠 TreeViewItem 时也会调用。

初始化 TreeView

从 TreeView 对象调用 Reload 方法时,将初始化 TreeView。

可通过两种方法来设置 TreeView:

  1. 创建完整树 - 为树模型数据中的所有项创建 TreeViewItem。这是默认设置,只需较少的代码即可设置。从 TreeView 对象调用 BuildRoot 时,将构建完整树。
  2. 仅创建展开的项 - 这种方法要求重写 BuildRows 来手动控制显示的行,而 BuildRoot 仅用于创建根 TreeViewItem。这种方法最适合于大型数据集或经常更改的数据。

对于小型数据集或对于不经常更改的数据,请使用第一种方法。对大型数据集或经常更改的数据,请使用第二种方法,因为仅创建展开的项而非创建完整树的速度将更快。

可通过三种方式设置 TreeViewItem:

  • 创建从头开始初始化的具有子项、父项和深度的 TreeViewItem
  • 创建具有父项和子项的 TreeViewItem,然后使用 SetupDepthsFromParentsAndChildren 设置深度。
  • 创建只有深度信息的 TreeViewItem,然后使用 SetupDepthsFromParentsAndChildren 设置父项和子项引用。

示例

要查看下面显示的示例的项目和源代码,请下载 TreeViewExamples.zip。

示例 1:简单 TreeView

要创建 TreeView,请创建一个扩展 TreeView 类的类,并实现抽象方法 BuildRoot。以下示例将创建一个简单 TreeView。

class SimpleTreeView : TreeView
{
    public SimpleTreeView(TreeViewState treeViewState)
        : base(treeViewState)
    {
        Reload();
    }

    protected override TreeViewItem BuildRoot ()
    {
        // 每次调用 Reload 时都调用 BuildRoot,从而确保使用数据
        // 创建 TreeViewItem。此处,我们将创建固定的一组项。在真实示例中,
        // 应将数据模型传入 TreeView 以及从模型创建的项。

        // 此部分说明 ID 应该是唯一的。根项的深度
        // 必须为 -1,其余项的深度在此基础上递增。
        var root = new TreeViewItem {id = 0, depth = -1, displayName ="Root"};
        var allItems = new List<TreeViewItem>
        {
            new TreeViewItem {id = 1, depth = 0, displayName = "Animals"},
            new TreeViewItem {id = 2, depth = 1, displayName = "Mammals"},
            new TreeViewItem {id = 3, depth = 2, displayName = "Tiger"},
            new TreeViewItem {id = 4, depth = 2, displayName = "Elephant"},
            new TreeViewItem {id = 5, depth = 2, displayName = "Okapi"},
            new TreeViewItem {id = 6, depth = 2, displayName = "Armadillo"},
            new TreeViewItem {id = 7, depth = 1, displayName = "Reptiles"},
            new TreeViewItem {id = 8, depth = 2, displayName = "Crocodile"},
            new TreeViewItem {id = 9, depth = 2, displayName = "Lizard"},
        };

        // 用于初始化所有项的 TreeViewItem.children 和 .parent 的实用方法。
        SetupParentsAndChildrenFromDepths (root, allItems);

        //返回树的根
        return root;
    }
}

此示例中使用了深度信息来构建 TreeView。最后,调用 SetupDepthsFromParentsAndChildren 来设置 TreeViewItem 的父项数据和子项数据。

请注意,可通过两种方法设置 TreeViewItem:直接设置父项和子项,或使用 AddChild 方法,如以下示例所示:

protected override TreeViewItem BuildRoot()
{
    var root = new TreeViewItem      { id = 0, depth = -1, displayName = "Root" };
    var animals = new TreeViewItem   { id = 1, displayName = "Animals" };
    var mammals = new TreeViewItem   { id = 2, displayName = "Mammals" };
    var tiger = new TreeViewItem     { id = 3, displayName = "Tiger" };
    var elephant = new TreeViewItem  { id = 4, displayName = "Elephant" };
    var okapi = new TreeViewItem     { id = 5, displayName = "Okapi" };
    var armadillo = new TreeViewItem { id = 6, displayName = "Armadillo" };
    var reptiles = new TreeViewItem  { id = 7, displayName = "Reptiles" };
    var croco = new TreeViewItem     { id = 8, displayName = "Crocodile" };
    var lizard = new TreeViewItem    { id = 9, displayName = "Lizard" };

    root.AddChild(animals);
    animals.AddChild(mammals);
    animals.AddChild(reptiles);
    mammals.AddChild(tiger);
    mammals.AddChild(elephant);
    mammals.AddChild(okapi);
    mammals.AddChild(armadillo);
    reptiles.AddChild(croco);
    reptiles.AddChild(lizard);

    SetupDepthsFromParentsAndChildren(root);

    return root;
}

上面的 SimpleTreeView 类的替代 BuildRoot 方法

以下示例显示了包含 SimpleTreeViewEditorWindow。TreeView 以 TreeViewState 实例构造而成。TreeView 的实现函数应确定此视图状态的处理方式:状态是否应该持续到下一个 Unity 会话,或者是否应该仅在重新加载脚本之后(进入播放模式或重新编译脚本时)保留其状态。在此示例中,TreeViewStateEditorWindow 中被序列化,确保了 TreeView 在关闭并重新打开 Editor 时保留其状态。

using System.Collections.Generic;
using UnityEngine;
using UnityEditor.IMGUI.Controls;

class SimpleTreeViewWindow : EditorWindow
{
    // SerializeField 用于确保将视图状态写入窗口
    // 布局文件。这意味着只要窗口未关闭,即使重新启动 Unity,也会保持
    // 状态。如果省略该属性,仍然会序列化/反序列化状态。
    [SerializeField] TreeViewState m_TreeViewState;

    //TreeView 不可序列化,因此应该通过树数据对其进行重建。
    SimpleTreeView m_SimpleTreeView;

    void OnEnable ()
    {
        //检查是否已存在序列化视图状态(在程序集重新加载后
        // 仍然存在的状态)
        if (m_TreeViewState == null)
            m_TreeViewState = new TreeViewState ();

        m_SimpleTreeView = new SimpleTreeView(m_TreeViewState);
    }

    void OnGUI ()
    {
        m_SimpleTreeView.OnGUI(new Rect(0, 0, position.width, position.height));
    }

    // 将名为 "My Window" 的菜单添加到 Window 菜单
    [MenuItem ("TreeView Examples/Simple Tree Window")]
    static void ShowWindow ()
    {
        // 获取现有打开的窗口;如果没有,则新建一个窗口:
        var window = GetWindow<SimpleTreeViewWindow> ();
        window.titleContent = new GUIContent ("My Window");
        window.Show ();
    }
}

示例 2:多列 TreeView

此示例展示了使用 MultiColumnHeader 类的多列 TreeView。

MultiColumnHeader 支持以下功能:对项重命名、多选、对项重新排序、使用常规 IMGUI 控件(如滑动条和对象字段)自定义行内容、对列进行排序以及对行进行过滤和搜索。

此示例使用 TreeElementTreeModel 类创建数据模型。TreeView 从此“TreeModel”获取数据。此示例中内置了 TreeElementTreeModel 类来演示 TreeView 类的功能。这些类已包含在 TreeView 示例项目 (TreeViewExamples.zip) 中。此示例还显示了如何将树模型结构序列化为 ScriptableObject 并保存在资源中。

[Serializable]
//TreeElement 数据类已经过扩展以便保存额外数据,您可以在前端 TreeView 中显示和编辑这些数据。
internal class MyTreeElement : TreeElement
{
    public float floatValue1, floatValue2, floatValue3;
    public Material material;
    public string text = "";
    public bool enabled = true;

    public MyTreeElement (string name, int depth, int id) : base (name, depth, id)
    {
        floatValue1 = Random.value;
        floatValue2 = Random.value;
        floatValue3 = Random.value;
    }
}

以下 ScriptableObject 类可确保在序列化树时数据仍保留在资源中。

[CreateAssetMenu (fileName = "TreeDataAsset", menuName = "Tree Asset", order = 1)]
public class MyTreeAsset : ScriptableObject
{
    [SerializeField] List<MyTreeElement> m_TreeElements = new List<MyTreeElement> ();

    internal List<MyTreeElement> treeElements
    {
        get { return m_TreeElements; }
        set { m_TreeElements = value; }
    }
}

构造 MultiColumnTreeView 类

以下示例显示了 MultiColumnTreeView 类的代码段,说明了如何实现多列 GUI。请在 TreeView 示例项目 (TreeViewExamples.zip) 中查找完整的源代码。

public MultiColumnTreeView (TreeViewState state,
                            MultiColumnHeader multicolumnHeader,
                            TreeModel<MyTreeElement> model)
                            : base (state, multicolumnHeader, model)
{
    // 自定义设置
    rowHeight = 20;
    columnIndexForTreeFoldouts = 2;
    showAlternatingRowBackgrounds = true;
    showBorder = true;
    customFoldoutYOffset = (kRowHeights - EditorGUIUtility.singleLineHeight) * 0.5f;
    extraSpaceBeforeIconAndLabel = kToggleWidth;
    multicolumnHeader.sortingChanged += OnSortingChanged;

    Reload();
}

上面代码示例的自定义更改中进行了以下调整:

  • rowHeight = 20:将默认高度(基于 EditorGUIUtility.singleLineHeight 的 16 点)更改为 20,为 GUI 控件增加更多空间。
  • columnIndexForTreeFoldouts = 2:在该示例中,因为此值设置为 2,折叠箭头显示在第三列中(请参阅上图)。如果未更改此值,折叠箭头将在第一列中显示,因为默认情况下“columnIndexForTreeFoldouts”为 0。
  • showAlternatingRowBackgrounds = true:启用交替的行背景颜色,使每行的显示更清楚。
  • showBorder = true:在 TreeView 周围留出边距,以便显示一个细边框将其与其余内容分隔开
  • customFoldoutYOffset = (kRowHeights - EditorGUIUtility.singleLineHeight) * 0.5f:使折叠箭头在行中垂直居中 - 请参阅下面的自定义 GUI。
  • extraSpaceBeforeIconAndLabel = 20:在树标签前留出空间,以便显示开关按钮。
  • multicolumnHeader.sortingChanged += OnSortingChanged:为事件分配一个方法,用于检测标题组件中排序何时发生更改(单击标题列时)以便 TreeView 的行也更改以反映排序状态。

自定义 GUI

如果使用默认的 RowGUI 处理方法,TreeView 将看起来与上面的 SimpleTreeView 示例相似,只包含折叠箭头和标签。为每一项使用多个数据值时,必须重写 RowGUI 方法来显示这些值。

protected override void RowGUI (RowGUIArgs args)

以下代码示例是 RowGUIArgs 结构的参数结构。

protected struct RowGUIArgs
{
    public TreeViewItem item;
    public string label;
    public Rect rowRect;
    public int row;
    public bool selected;
    public bool focused;
    public bool isRenaming;

    public int GetNumVisibleColumns ()
    public int GetColumn (int visibleColumnIndex)
    public Rect GetCellRect (int visibleColumnIndex)
}

可以扩展 TreeViewItem 并添加更多用户数据(创建一个派生自 TreeViewItem 的类)。然后,可以在 RowGUI 回调中使用此用户数据。下面提供了一个这样的示例。请参阅 override void RowGUI - 此示例将输入项转换为 TreeViewItem<MyTreeElement>

有三个与列处理相关的方法:GetNumVisibleColumns、GetColumn 和 GetCellRect。只有在使用 MultiColumnHeader 构造 TreeView 时才能调用这些方法,否则会抛出异常。

protected override void RowGUI (RowGUIArgs args)
{
    var item = (TreeViewItem<MyTreeElement>) args.item;

    for (int i = 0; i < args.GetNumVisibleColumns (); ++i)
    {
        CellGUI(args.GetCellRect(i), item, (MyColumns)args.GetColumn(i), ref args);
    }
}
void CellGUI (Rect cellRect, TreeViewItem<MyTreeElement> item, MyColumns column, ref RowGUIArgs args)
{
    // 使用 EditorGUIUtility.singleLineHeight 垂直居中单元格。
// 这样可以更轻松地在单元格中放置控件和图标。
    CenterRectUsingSingleLineHeight(ref cellRect);

    switch (column)
    {

        case MyColumns.Icon1:

            // 绘制自定义纹理
GUI.DrawTexture(cellRect, s_TestIcons[GetIcon1Index(item)], ScaleMode.ScaleToFit);
            break;

        case MyColumns.Icon2:

//绘制自定义纹理
            GUI.DrawTexture(cellRect, s_TestIcons[GetIcon2Index(item)], ScaleMode.ScaleToFit);
            break;

        case MyColumns.Name:

            // 在标签文本的左侧创建一个开关按钮
            Rect toggleRect = cellRect;
            toggleRect.x += GetContentIndent(item);
            toggleRect.width = kToggleWidth;
            if (toggleRect.xMax < cellRect.xMax)
                item.data.enabled = EditorGUI.Toggle(toggleRect, item.data.enabled);

            // 默认图标和标签
            args.rowRect = cellRect;
            base.RowGUI(args);
            break;

        case MyColumns.Value1:

// 显示值 1 的 Slider 控件
            item.data.floatValue1 = EditorGUI.Slider(cellRect, GUIContent.none, item.data.floatValue1, 0f, 1f);
            break;

        case MyColumns.Value2:

// 显示材质的 ObjectField
            item.data.material = (Material)EditorGUI.ObjectField(cellRect, GUIContent.none, item.data.material,
                                          typeof(Material), false);
            break;

        case MyColumns.Value3:

// 显示数据文本字符串的 TextField
            item.data.text = GUI.TextField(cellRect, item.data.text);
            break;
    }
}

关于 TreeView 的常见问题解答

问:在我的 TreeView 子类中有函数 BuildRoot 和 RowGUI。为构建函数中添加的每个 TreeViewItem 都调用 RowGUI,还是仅针对屏幕上滚动视图中可见的项调用该方法?

答:仅针对屏幕上可见的项调用 RowGUI。例如,如果有 10,000 项,仅针对屏幕上的 20 个可见项调用 RowGUI

问:我可以获取屏幕上可见行的索引吗?

答:可以。使用 GetFirstAndLastVisibleRows 方法。

问:我可以获取 BuildRows 中构建的行列表吗?

答:可以。使用 GetRows 方法。

问:任何被重写的函数都必须调用 base.Method 吗?

答:仅当该方法具有要扩展的默认行为时才需要。

问:我只想创建项列表(不是树)。必须创建根吗?

答:是的,必须有一个根。可以创建根项并设置 root.children = rows 来加快设置。

问:我已经在行中添加了一个 Toggle,为什么我点击它时,不能跳转选到这一行?

答:默认情况下,只有在行内容不占用鼠标时才会选中该行。在这里,您的 Toggle 消耗了这个事件。要解决此问题,请在调用 Toggle 按钮之前使用 SelectionClick 方法。

问:在调用所有 RowGUI 方法之前或之后,是否可以使用其他方法?

答:可以。请参阅 BeforeRowsGUI 和 AfterRowsGUI 的 API 文档。

问:有没有一种简单的方法可以将按键焦点从 API 返回到 TreeView?如果我在行中选择 FloatField,该行的选择功能变为灰色。如何让它再次变蓝?

答:蓝色表示当前具有按键焦点的行。由于 FloatField 获得了焦点,因此 TreeView 会失去焦点,所以这是预期的行为。在需要时设置 GUIUtility.keyboardControl = treeViewControlID

问:如何将 id 转换为 TreeViewItem

答:使用 FindItem 或 FindRows。

问:当用户在 TreeView 中更改其选择时,我如何收到回调?

答:重写 SelectionChanged 方法(其他有用的回调:DoubleClickedItem 和 ContextClickedItem)。
