自定义顶点UV坐标

学习自定义顶点UV坐标之前，首先保证你对BufferGeometry的顶点数据、纹理贴图都有一定的理解。

顶点UV坐标的作用

顶点UV坐标的作用是从纹理贴图上提取像素映射到网格模型Mesh的几何体表面上。

浏览器控制台查看threejs几何体默认的UV坐标数据。

const geometry = new THREE.PlaneGeometry(200, 100); //矩形平面
// const geometry = new THREE.BoxGeometry(100, 100, 100); //长方体
// const geometry = new THREE.SphereGeometry(100, 30, 30);//球体
console.log('uv',geometry.attributes.uv);

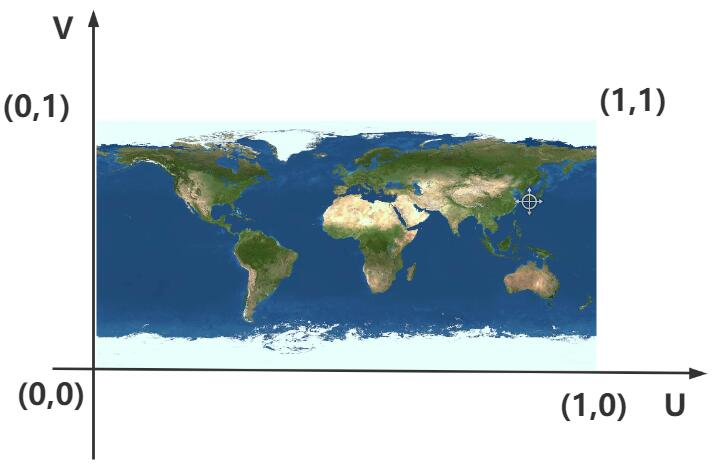

纹理贴图UV坐标范围

顶点UV坐标可以在0~1.0之间任意取值，纹理贴图左下角对应的UV坐标是(0,0)，右上角对应的坐标(1,1)

自定义顶点UVgeometry.attributes.uv

顶点UV坐标geometry.attributes.uv和顶点位置坐标geometry.attributes.position是一一对应的，

UV顶点坐标你可以根据需要在0~1之间任意设置，具体怎么设置，要看你想把图片的哪部分映射到Mesh的几何体表面上。

/**纹理坐标0~1之间随意定义*/
const uvs = new Float32Array([
    0, 0, //图片左下角
    1, 0, //图片右下角
    1, 1, //图片右上角
    0, 1, //图片左上角
]);
// 设置几何体attributes属性的位置normal属性
geometry.attributes.uv = new THREE.BufferAttribute(uvs, 2); //2个为一组,表示一个顶点的纹理坐标

获取纹理贴图四分之一

获取纹理贴图左下角四分之一部分的像素值

const uvs = new Float32Array([
    0, 0,
    0.5, 0,
    0.5, 0.5,
    0, 0.5,
]);
