多边形Shape(内孔.holes)

有些多边形Shape内部是有孔洞的，这时候就需要借助多边形Shape的内孔.holes属性和Path对象实现。

外轮廓

先创建Shape的矩形外轮廓。

const shape = new THREE.Shape();
// .lineTo(100, 0)绘制直线线段，线段起点：.currentPoint，线段结束点：(100,0)
shape.lineTo(100, 0);
shape.lineTo(100, 100);
shape.lineTo(0, 100);

.holes设置内孔的轮廓

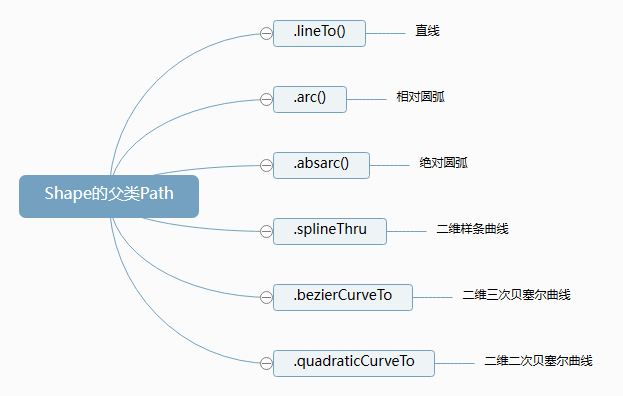

Path对象创建内部多个轮廓。

// Shape内孔轮廓
const path1 = new THREE.Path();// 圆孔1
path1.absarc(20, 20, 10);
const path2 = new THREE.Path();// 圆孔2
path2.absarc(80, 20, 10);
const path3 = new THREE.Path();// 方形孔
path3.moveTo(50, 50);
path3.lineTo(80, 50);
path3.lineTo(80, 80);
path3.lineTo(50, 80);

//三个内孔轮廓分别插入到holes属性中
shape.holes.push(path1, path2,path3);

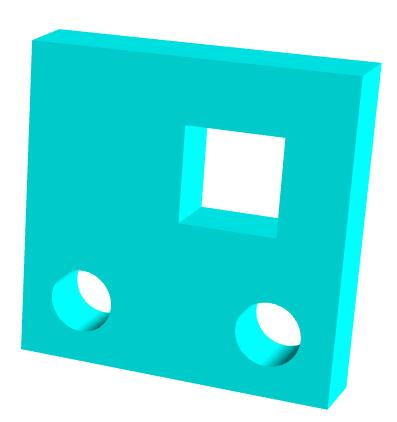

Shape拉伸的效果图

上面代码定义的Shape，通过ExtrudeGeometry拉伸的效果图。

const geometry = new THREE.ExtrudeGeometry(shape, {
    depth:20,//拉伸长度
    bevelEnabled:false,//禁止倒角
    curveSegments:50,
});
