Three.js教程：透视投影相机

推荐：将NSDT场景编辑器加入你的3D工具链。

其他系列工具：NSDT简石数字孪生

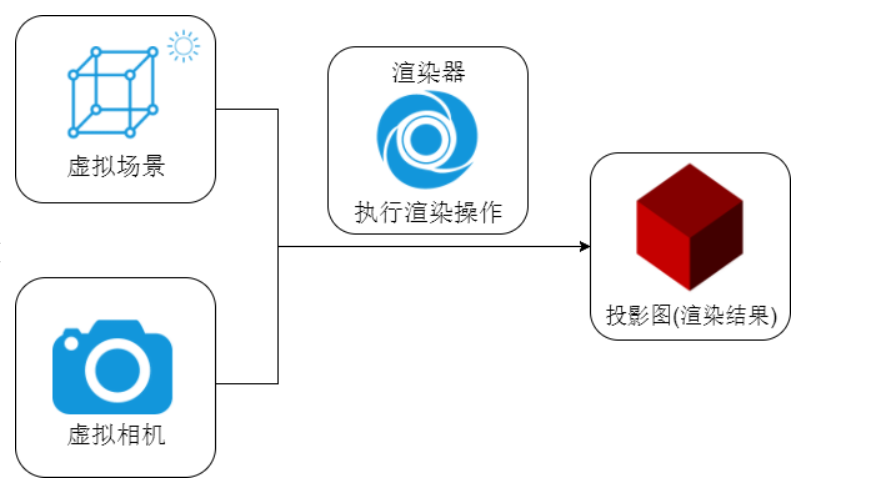

Threejs如果想把三维场景Scene渲染到web网页上，还需要定义一个虚拟相机Camera，就像你生活中想获得一张照片，需要一台用来拍照的相机。

透视投影相机PerspectiveCamera

Threejs提供了正投影相机OrthographicCamera (opens new window)和透视投影相机PerspectiveCamera (opens new window)。本节课先给大家比较常用的透视投影相机PerspectiveCamera。

透视投影相机PerspectiveCamera本质上就是在模拟人眼观察这个世界的规律。

相机位置.position

生活中用相机拍照，你相机位置不同，拍照结果也不同，threejs中虚拟相机同样如此。

比如有一间房子，你拿着相机站在房间里面，看到的是房间内部，站在房子外面看到的是房子外面效果。

相机对象Camera具有位置属性.position，通过位置属性.position可以设置相机的位置。

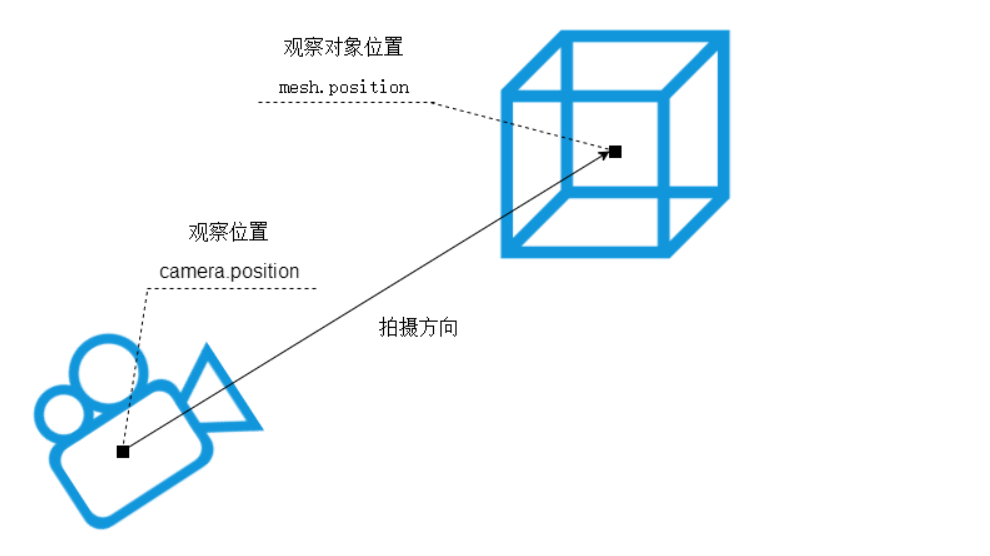

相机观察目标.lookAt()

你用相机拍照你需要控制相机的拍照目标，具体说相机镜头对准哪个物体或说哪个坐标。对于threejs相机而言，就是设置.lookAt()方法的参数，指定一个3D坐标。

//相机观察目标指向Threejs 3D空间中某个位置
camera.lookAt(0, 0, 0); //坐标原点

camera.lookAt(0, 10, 0);  //y轴上位置10

camera.lookAt(mesh.position);//指向mesh对应的位置

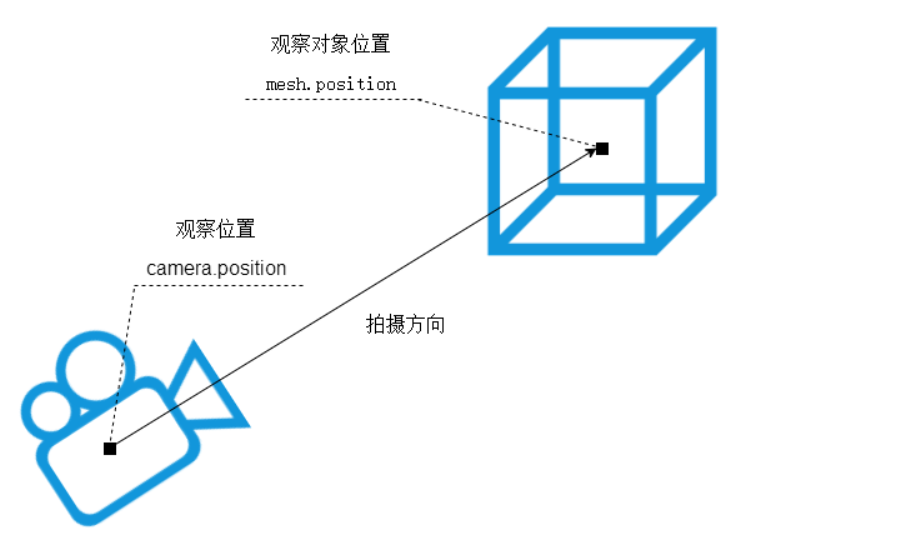

判断相机相对三维场景中长方体位置

你可以把三维场景中长方体mesh想象为一个房间，然后根据相机位置和长方体位置尺寸对比，判断两者相对位置。你可以发现设置相机坐标(200, 200, 200)，位于长方体外面一处位置。

// 长方体尺寸100, 100, 100
const geometry = new THREE.BoxGeometry( 100, 100, 100 );
const mesh = new THREE.Mesh(geometry,material);
// 相机位置xyz坐标：0,10,0
mesh.position.set(0,10,0);
// 相机位置xyz坐标：200, 200, 200
camera.position.set(200, 200, 200);

定义相机渲染输出的画布尺寸

你生活中相机拍照的照片是有大小的，对于threejs而言一样，需要定义相机在网页上输出的Canvas画布(照片)尺寸，大小可以根据需要定义，这里先随机定义一个尺寸。

Canvas画布：课程中会把threejs虚拟相机渲染三维场景在浏览器网页上呈现的结果称为Canvas画布。

// 定义相机输出画布的尺寸(单位:像素px)
const width = 800; //宽度
const height = 500; //高度

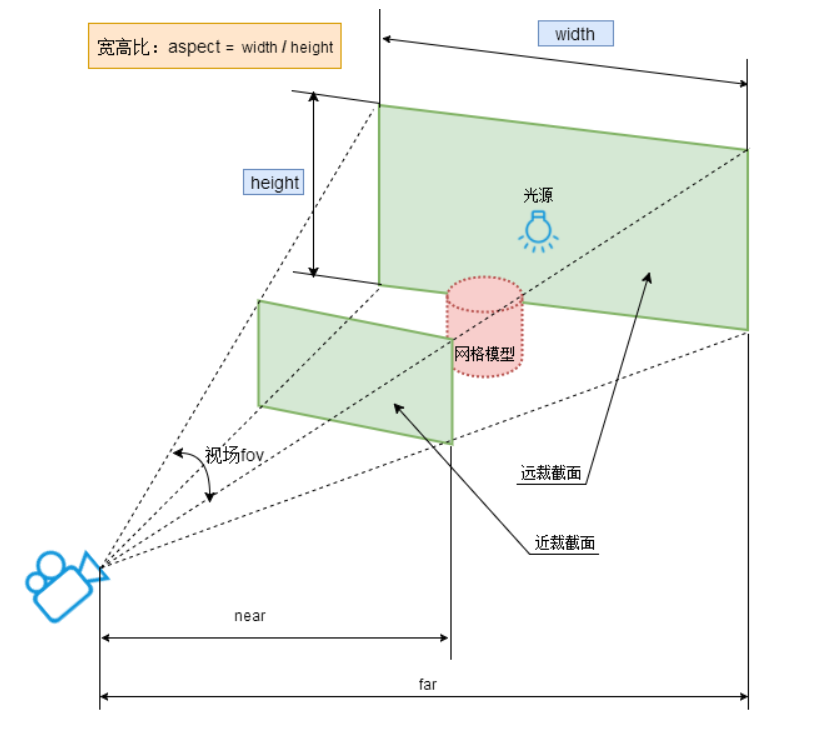

透视投影相机PerspectiveCamera：视锥体

透视投影相机的四个参数fov, aspect, near, far构成一个四棱台3D空间，被称为视锥体，只有视锥体之内的物体，才会渲染出来，视锥体范围之外的物体不会显示在Canvas画布上。

// width和height用来设置Three.js输出的Canvas画布尺寸(像素px)
const width = 800; //宽度
const height = 500; //高度
// 30:视场角度, width / height:Canvas画布宽高比, 1:近裁截面, 3000：远裁截面
const camera = new THREE.PerspectiveCamera(30, width / height, 1, 3000);

PerspectiveCamera参数介绍：

PerspectiveCamera( fov, aspect, near, far )
