CSS3批量标注多个标签

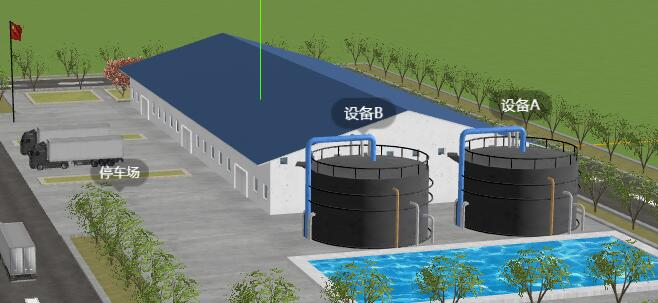

下面下工厂为例,使用CSS3DRenderer批量渲染多个HTML元素标签。

CSS3渲染器基本代码

CSS3渲染器代码和上节课内容一样设置即可。

// 引入CSS3渲染器CSS3DRenderer
import {CSS3DRenderer} from 'three/addons/renderers/CSS3DRenderer.js';
// 创建一个CSS3渲染器CSS3DRenderer
const css3Renderer = new CSS2DRenderer();
css3Renderer.setSize(width, height);
// HTML标签<div id="tag"></div>外面父元素叠加到canvas画布上且重合
css3Renderer.domElement.style.position = 'absolute';
css3Renderer.domElement.style.top = '0px';
//设置.pointerEvents=none,解决HTML元素标签对threejs canvas画布鼠标事件的遮挡
css3Renderer.domElement.style.pointerEvents = 'none';
document.body.appendChild(css3Renderer.domElement);
// 渲染循环
function render() {
    css3Renderer.render(scene, camera);
    // ...
    requestAnimationFrame(render);
}
window.onresize = function () {
    ...
    // HTML标签css3Renderer.domElement尺寸重新设置
    css3Renderer.setSize(width,height);
};

标签HTML、CSS代码

使用了一个带有箭头的背景图png图片。

<style>
    #tag {
        width: 70px;
        height: 40px;
        line-height: 32px;
        text-align: center;
        color: #fff;
        font-size: 16px;
        background-image: url(./标签箭头背景.png);
        background-repeat: no-repeat;
        background-size: 100% 100%;
    }
</style>
<div id="tag">设备A</div>

HTML标签渲染前隐藏

在CSS3渲染器渲染HTML标签,重新定位标签之前,可以先把标签隐藏display: none;

<div id="tag" style="display: none;">设备A</div>

三维软件中设置需要标注的位置

在需要标注的位置,可以创建多个空对象,用来给CSS3标签模型定位。

工厂模型中分别命名了三个空对象设备A标注、设备B标注、停车场标注。

创建CSS3模型对象或精灵对象标注场景

const div = document.getElementById('tag');
// HTML元素转化为threejs的CSS3对象
// const tag = new CSS3DObject(div);
const tag = new CSS3DSprite(div);
div.style.pointerEvents = 'none';//避免标签遮挡canvas鼠标事件
// obj是建模软件中创建的一个空对象
const obj = gltf.scene.getObjectByName('设备A标注');
//tag会标注在空对象obj对应的位置
obj.add(tag);

模型缩放

设置CSS3模型或精灵对象尺寸的时候,你就把他想象为一个普通矩形平面网格模型Mesh,CSS3模型或精灵的尺寸来自自身HTML元素的尺寸像素值。

HTML标签元素的高度是几十个像素,工厂尺寸是100多,整体预览工厂模型的时候,如果标签覆盖区域过大,你可以适当缩小。

// const tag = new CSS3DObject(div);
const tag = new CSS3DSprite(div);
//适当缩放模型标签
tag.scale.set(0.1,0.1,1);

模型定位

把模型标签背景的箭头放在空对象标注点的附近位置,根据HTML标签的几何中心与标签箭头的top、left差值来设置即可,注意如果缩放了标签模型,还要考虑缩放的问题。

注意不同标签top、left差值,可能不同,该案例只有top方向偏差是高度一半(注意height、border、padding的影响)。

tag.scale.set(0.1,0.1,1);
//标签底部箭头和空对象标注点重合:偏移高度像素值一半*缩放比例
tag.position.y = 40/2*0.1;

批量创建标签

如果是Vue或React批量创建UI组件还是比较方便的,原生HTML、CSS的话,注意批量创建DOM即可,原理一样。

//需要批量标注的标签数据arr
const arr = ['设备A','设备B','停车场'];
for (let i = 0; i < arr.length; i++) {
    // 注意是多个标签,需要克隆复制一份
    const div = document.getElementById('tag').cloneNode();
    div.innerHTML = arr[i];//标签数据填写
    // HTML元素转化为threejs的CSS3对象
    // const tag = new CSS3DObject(div);
    const tag = new CSS3DSprite(div);
    div.style.pointerEvents = 'none'; //避免标签遮挡canvas鼠标事件
    // obj是建模软件中创建的一个空对象
    const obj = gltf.scene.getObjectByName(arr[i]+'标注');
    //tag会标注在空对象obj对应的位置
    obj.add(tag);

    tag.scale.set(0.1,0.1,1);//适当缩放模型标签
    tag.position.y = 40/2*0.1;//标签底部箭头和空对象标注点重合:偏移高度像素值一半*缩放比例
}
