地图投影

为了更好地展示地球上的数据,需要将地球投影到一个平面上。地图投影是一个数学问题,按照一定的几何关系,将地球上的经纬度坐标映射到一个平面上的坐标。地球投影有很多种,每种投影都有自己的优缺点。

地图投影
3D模型在线预览提供多种低代码平台3D模型在线预览解决方案,实现了将多种3D模型格式无缝集成到低代码业务表单中。这意味着用户可以在不离开低代码平台的情况下,直接查看和操作3D模型,极大地提升了数据可视化的效果和用户交互体验。

什么是地图投影

投影,在数学上的含义是建立两个面之间点与点、线与线的对应关系。同样地,地图投影的定义是:建立地球椭球面(或球体表面)与地图平面之间点与点或线与线的一一对应关系。

地图投影的变形通常有长度变形、面积变形和角度变形。在实际应用中,根据地图的使用目的,通常会限定某种变形。

地球是一个球体,而我们的屏幕是一个平面,所以我们需要将地球投影到一个平面上,这样才能在屏幕上显示地球的数据。

目的

  • 方便看图或者展示地理信息
  • 制作平面地图
  • 建立投影坐标系
  • 气象学分析

种类

把球形的地球投影到平面上,一定会有形变或者扭曲,这种形变有很多种,不同的投影方式会有不同的形变。根据变形性质,常见的地图投影有:

  • 等角投影(正形投影):保持线和线的夹角不变,这是关注的的重点
  • 等面积投影:保持面积不变
  • 等距投影:保持距离不变
  • 等形状投影:保持形状不变

等角投影保证了角度不变,也就保证了方向不变,使用该投影可以保证地图上的方向是正确的,这种地图投影适合用于航海、飞行等需要方向准确的领域。是我们关注的重点。

等角投影的分类

  • 极地投影
  • 兰伯特投影
  • 墨卡托投影

重点介绍墨卡托投影,因为它是日常开发中遇到最多的投影方式。

1569年,由比利时数学家墨卡托(Gerardus Mercator)提出的一种地图投影方法,是最常用的地图投影方法之一。墨卡托投影是一种等角圆柱投影,它将地球表面投影到一个圆柱体上,然后再展开到一个平面上。

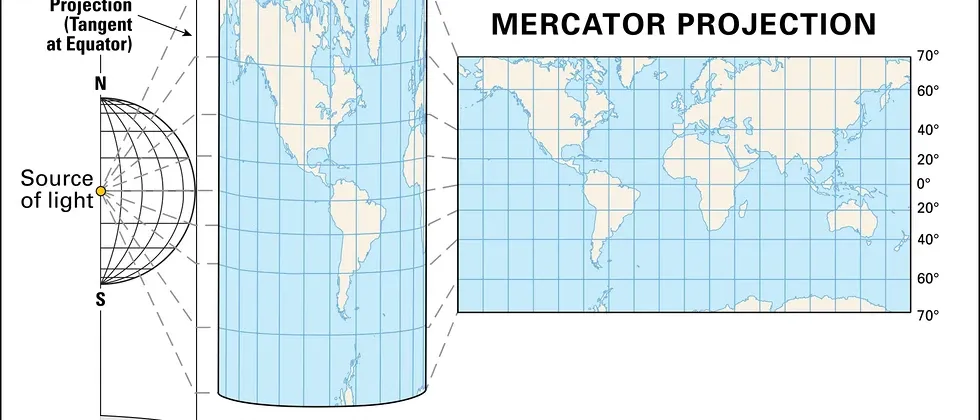

一个圆柱体套住地球,光线从球心射出。

墨卡托投影的特点是保持角度不变,是一种等角投影,地球上两直线的夹角,投影到平面上,角度不变,但是会有面积变形,即在地图的高纬度地区,面积会被放大。由于等角不变的特点,保证了投影后方向和相对位置不变,因此墨卡托投影在航海、飞行等需要方向准确的领域中应用广泛。

2005年,Google Maps 推出,使用 Web 墨卡托投影,这种投影方式在 web 地图中得到了广泛应用,已经是 web 地图的事实标准。

EPSG 投影编码为 3857,即 EPSG:3857

地球是一个两极扁赤道略长的椭球体,而 Web 墨卡托投影把地球简化成一个正球体,两极半径和赤道半径相等了。

web 墨卡托投影

web 墨卡托水平方向(经度方向)没有变形,但是竖直方向(维度方向)随着维度的变大,长度被拉伸了,维度越高,拉伸越大。

经过 web 墨卡托投影以后,以赤道为标准纬线,本初子午线为中央经线,两者的交点为原点,向东、向北为正,向西、向南为负。

赤道半径R = 6378137米, PI = 3.14159265359, 则

X 轴范围:[-20037508.342789244, 20037508.342789244], 而 Y 轴,从投影上看,越靠近极点,会被拉伸到无穷远,google 的工程师干脆就取和 X 一样的范围,因此世界地图是一个正方形。

最小坐标为[-20037508.342789244, -20037508.342789244],最大坐标 [-20037508.342789244, 20037508.342789244]。

合法的经纬度范围为: [-180, -85.06, 180, 85.06]

小结

  • 地图投影是将地球投影到一个平面上,以便展示地球上的数据
  • 地图投影有很多种,每种投影都有自己的优缺点
  • 墨卡托投影是一种等角投影,保持角度不变,适合航海、飞行等需要方向准确的领域
  • Web 墨卡托投影是一种等角投影,保持角度不变,但是会有面积变形,纬度越高变形越严重,适合 web 地图展示
