简道云低代码平台3D模型在线预览

简道云3D模型在线预览插件是一款支持在简道云低代码平台上,将多种3D模型格式无缝集成到业务表单中,实现在线预览的插件。

简道云低代码平台3D模型在线预览

简道云3D模型在线预览插件是一款支持在简道云低代码平台上,将多种3D模型格式无缝集成到业务表单中,实现在线预览的插件。这意味着用户可以在不离开简道云平台的情况下,直接查看和操作3D模型,极大地提升了数据可视化的效果和用户交互体验。

模型预览效果如下。

这款插件支持在线展示的3D模型格式主要包括:GLB,GLTF,PLY,STL,OBJ,OFF,DAE,FBX,DXF,IFC,XYZ,PCD,LAS,LAZ,STP,STEP,3DXML,IGES,IGS,SHP,GEOJSON,XAML,PTS,ASC,BREP,FCSTD,BIM,USDZ,PDB,VTK,SVG,WRL,3DM,3DS,AMF,3MF,DWG,JSON,RFA,RVT。

下载插件

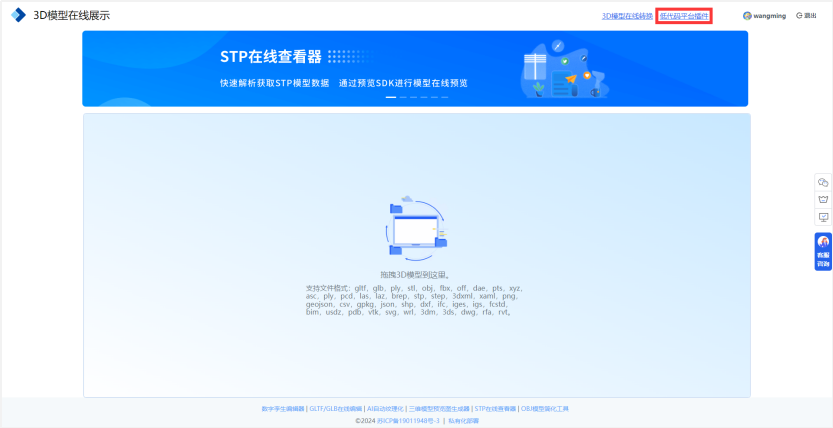

访问3D模型在线预览页面,通过网页提供的低代码平台插件下载,进行简道云3D预览插件下载。

安装插件

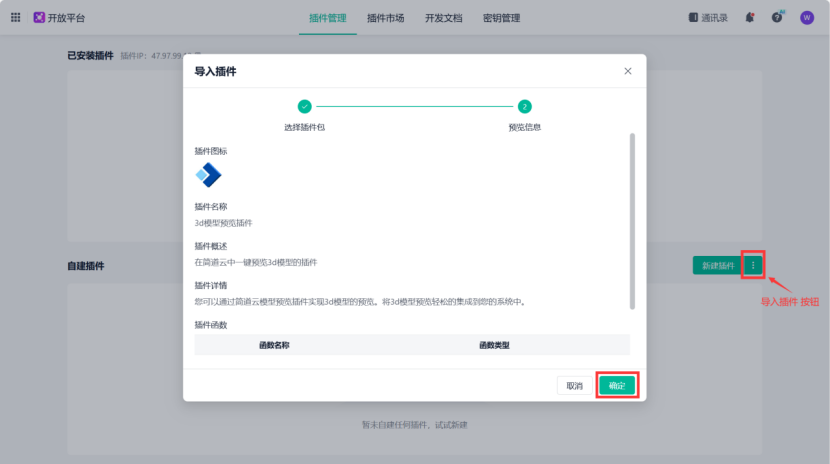

登录简道云开放平台,选择【插件管理】页面。在页面的【自建插件】栏,点击【导入插件】,将下载的插件安装包进行导入。

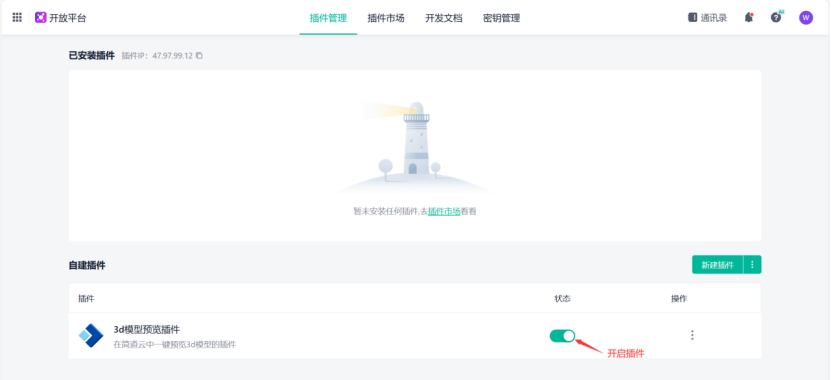

插件安装完成后,需要返回到【插件管理】页面,将刚才安装的简道云3D模型预览插件的状态置为开启。(这个过程很重要!因为平台默认状态为未开启!)

配置表单

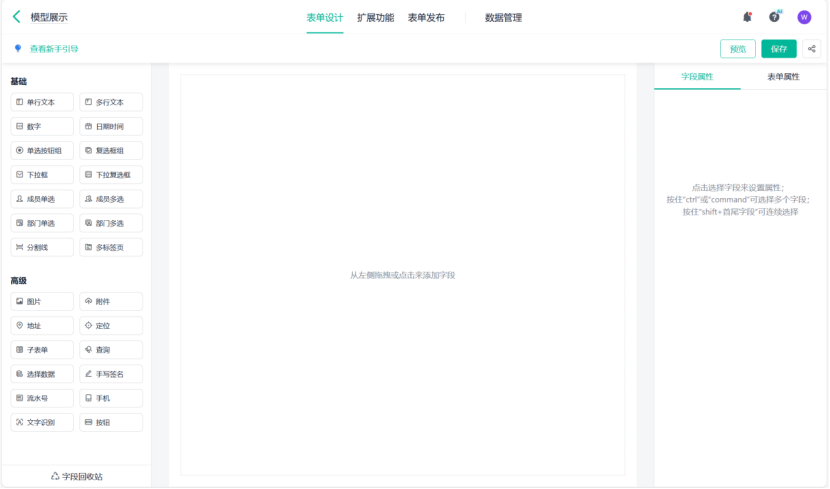

在简道云工作台,在项目中新建或打开已有表单。

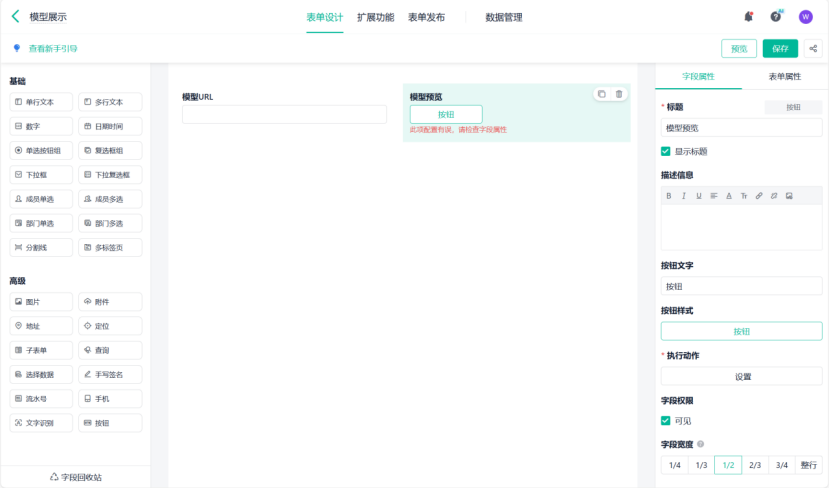

简道云3D预览插件包含2个组件:单行文本和按钮,在表单中分别拖入单行文本和按钮组件,分别重命名为【模型URL】和【模型预览】。其中单行文本【模型URL】功能为输入模型在线预览地址,按钮【模型预览】功能为触发模型在线浏览。

按钮【模型预览】需要进行设置。点击右侧字段属性栏,点击执行动作栏的设置按钮,添加执行动作。

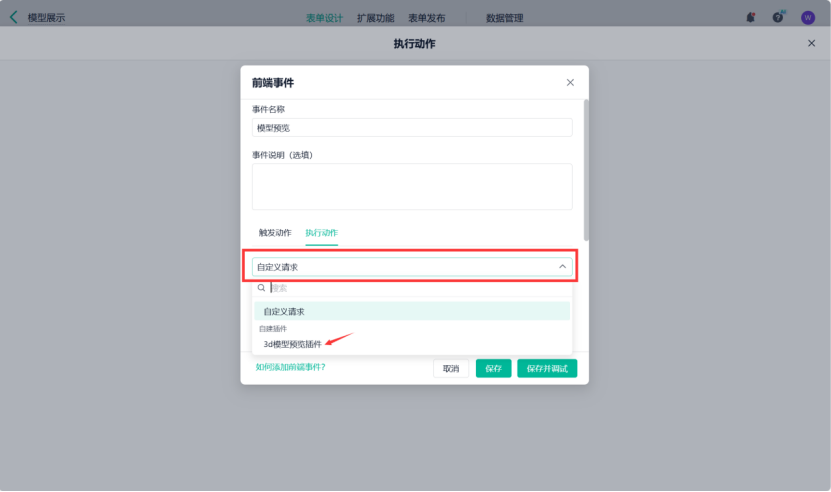

在执行动作页签中,将默认的【自定义请求】更换为自建插件【3d模型预览插件】。

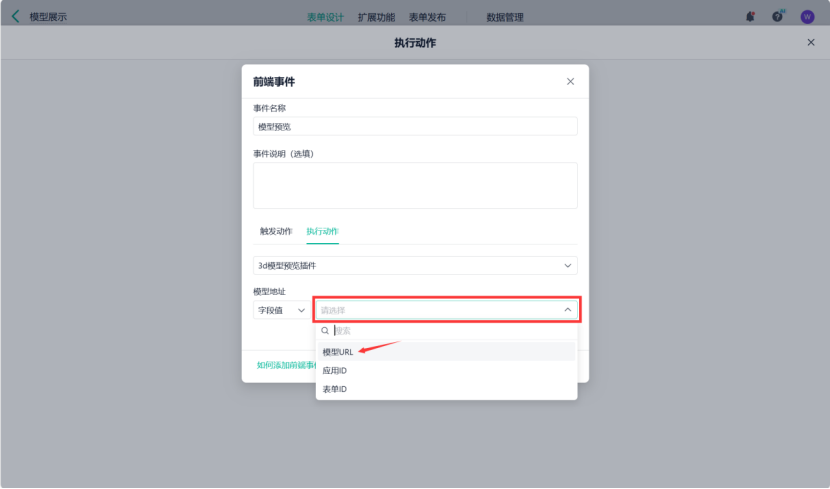

模型地址配置栏中,选择【模型URL】,也就是前面配置的单行文本组件。

保存页面,表单配置完成。

模型预览

表单配置完成后,可以进行3D模型在线浏览。

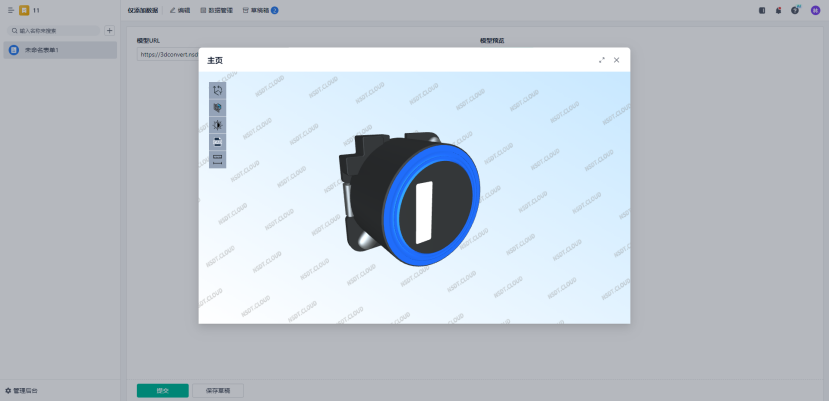

操作方式:在【模型URL】中输入模型的访问地址,点击【模型预览】按钮,即可进行在线浏览。

那么模型的访问地址怎么获得?

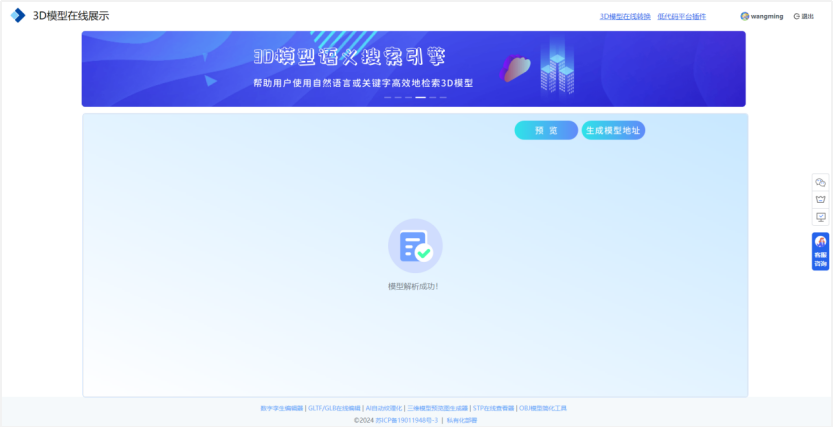

访问3D模型在线预览页面,将需要预览的模型文件通过【上传文件】按钮或直接拖拽的方式进行上传。文件自动解析完成后,用户可选择【在线预览】模型,也可以选择【生成模型地址】。

生成的预览地址就是模型的访问地址,用户在表单字段【模型URL】中输入该地址,点击【模型预览】按钮,实现模型的在线浏览功能。

通过简道云3D预览插件,用户可以轻松地将这些格式的3D模型嵌入到业务表单中,无论是产品设计展示、设备维护指导还是教学演示等场景,都能实现更加直观、生动的数据呈现。此外,该插件还可能提供旋转、缩放、平移等交互功能,让用户能够多角度、全方位地观察3D模型。
