IGES文件格式解析与格式转换
3D模型在线转换网站支持IGES格式文件在线预览,同时支持将IGES格式在线转换为GLTF、GLB、OBJ、STL、DAE、PLY、OFF等多种模型格式。
IGES文件格式简介
IGS是根据IGES标准生成的文件,主要用于不同三维软件系统的文件转换。
IGES标准,是建立在波音公司CAD/CAM集成信息网络、通用电气公司的中心数据库和其他各种数据交换格式之上的。其最初版本仅限于描述工程图纸的几何图形和注释,随后又将电气、有限元、工厂设计和建筑设计纳入其中。1988年6月公布的IGES4.0又吸收了ESP中的CSG(Constructive Solid Geometry,意译为体素构造法)和装配模型,后经扩充又收入了新的图形表示法、三维管道模型以及对FEM(有限元模型)功能的改进。而B-rep(边界表示法)模型则在IGES5.0中定义。然而,IGES在文件结构中却又不合理地定义了直接存取的指针系统。
IGES文件格式优缺点
IGES的优点
IGES是国际标准数据交换格式,可用于不同三维软件系统间的转换。
IGES的缺点
IGES只存储了模型的几何尺寸及点线面的拓扑关系,相对来说存储的内容较少,并且打开速度慢、拓扑关系容易丢失(破面)。同时,IGES在应用中暴露的主要问题是当数据文件过大时,数据转换处理时间非常长,同时也只注意了图形数据转换而忽略了其他信息的转换。
IGES数据组织
IGES标准定义的文件格式将产品数据看作元素(Entity)的文件。
IGES文件中的每个元素是以一种独立于应用的,特定的CAD/CAM系统内部产品数据格式可以映射的格式来表示。IGES作为一种逐渐成熟的标准,在IGES中包含的元素类型始终同步于CAD/CAM技术的发展。在IGES数据交换文件中表示信息的基本单位就是元素,每种元素都有唯一的元素类型号与之对应。
IGES由下列部分组成:(1)标志(FLAG)段;(2)开始(START)段;(3)全局(GLOBAL)段;(4)元素索引(DIRECTORY ENTRY)段;(5)参数数据(PARAMTER DATA)段;(6)结束(TERMINATE)段。
IGES文件编辑
IGES文件可以使用任何一种文本编辑器进行编辑,例如Windows记事本、写字板、Word、Notepad++等。
在编辑IGES文件之前,先打开要转的IGES文件,查找字段“2HIN”,将其改为“2HMM”,再将“2HIN”字段前的“1”改为“2”,保存修改好的IGES文件。这样,再用UG的IGES转换器转换,单位就改变过来了。
IGES格式转换
IGES格式可以使用多种软件进行转换为其他格式,例如SolidWorks、AutoCAD、CATIA、Alias等。
Solidworks

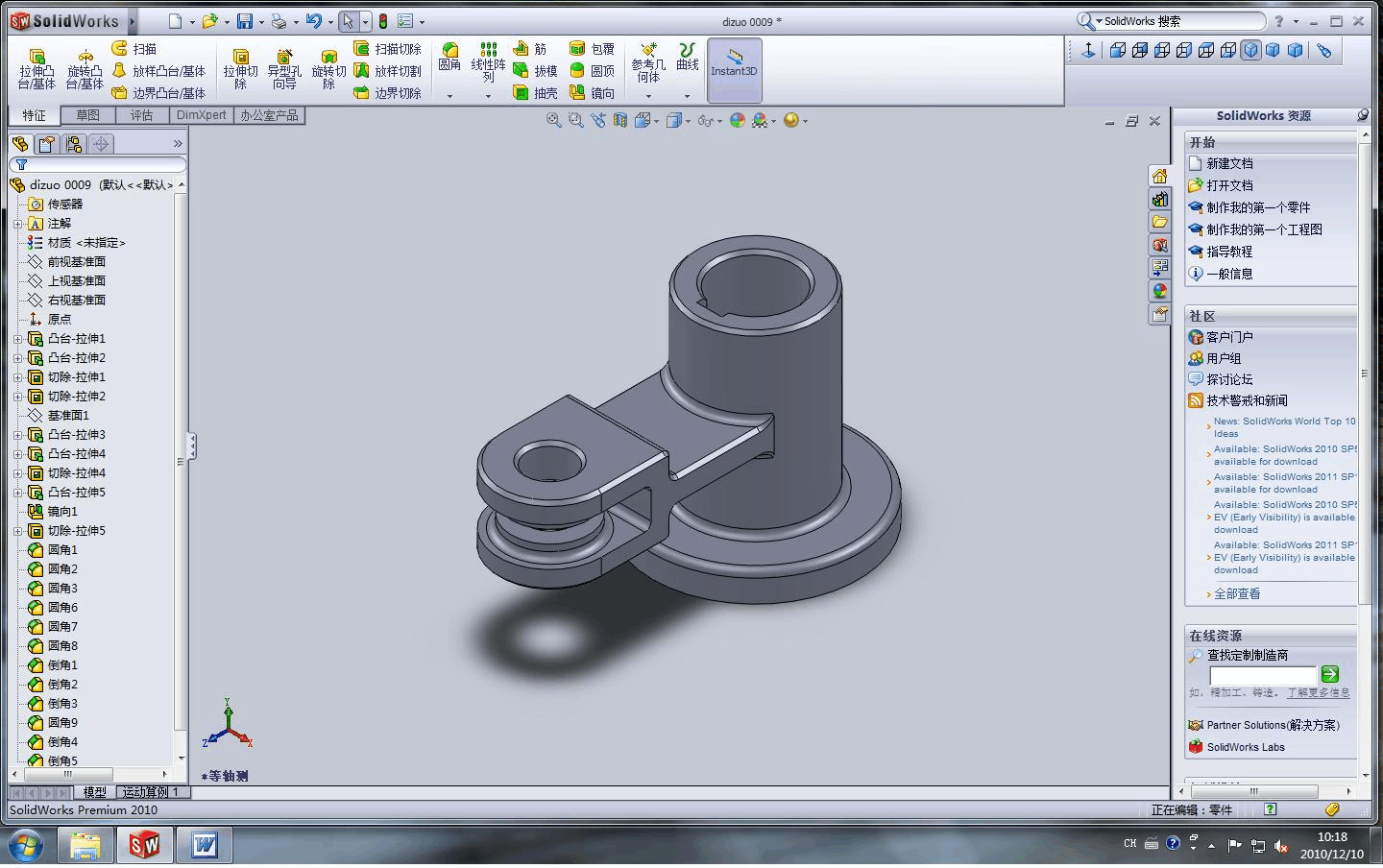

使用SolidWorks转换IGES格式的具体步骤如下:
- 打开SolidWorks软件,进入主界面。
- 打开一个曲面体或利用曲面命令制作一个曲面。
- 封闭曲面开口,选择曲面工具栏里的填充曲面命令,选择要填充的封闭曲线,确定后生成封闭的面。
- 勾选缝合命令选择曲面工具栏里的缝合曲面命令,将绘制的三个面全部选中,再勾选缝合命令里的创建实体命令,确定后即将曲面转化成实体。
- 使用剖面命令,将当前模型剖开,查看模型的内部是否实体化。
AutoCAD

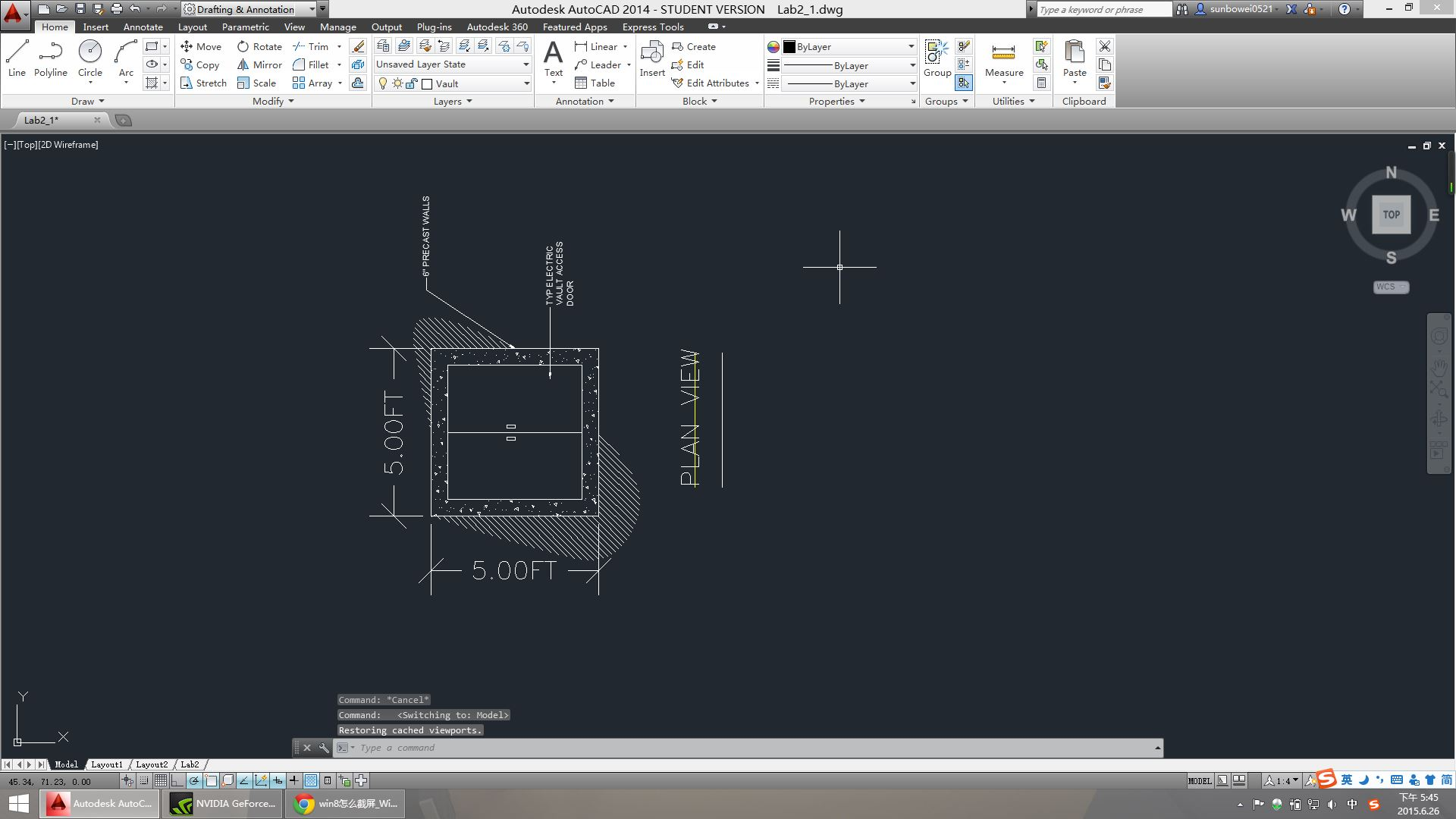

使用AutoCAD转换IGES格式的具体步骤如下:
- 打开AutoCAD。
- 新建或者打开已有图形文件(dwg或者dxf文件)。
- 依次单击“插入”选项卡“输入”面板“输入”。
- 在弹出窗口中选择需要打开的文件。
- 点击需要打开的文件后,会弹出“正在后台处理输入作业”的对话框,可以点‘关闭’关掉此窗口,处理好后,右下角会弹出“输入文件处理完成”,点击蓝色文件路径即可打开文件。
CATIA

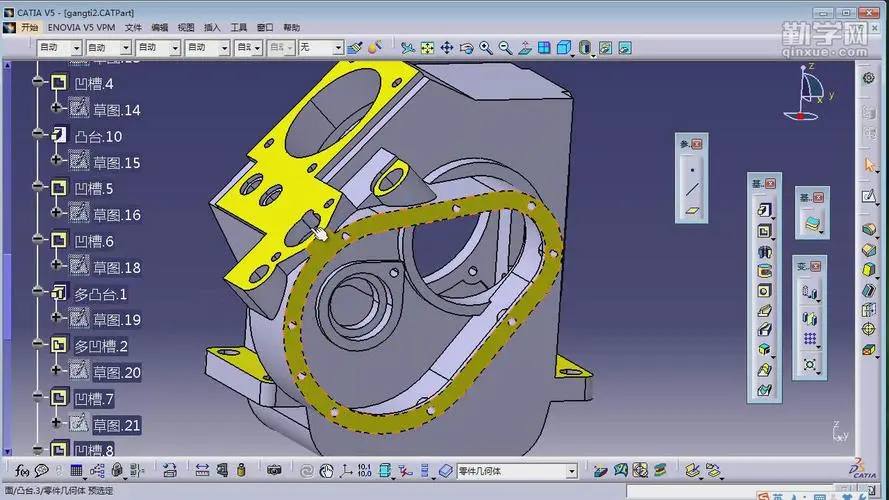

使用CATIA转换IGES格式的具体步骤如下:
- 打开CATIA软件。
- 进入V5的装配模块。
- 将需要转换的IGES文件导入CATIA中。
- 点击“File”菜单,选择“Save As”,将文件保存为STEP AP203格式(.stp)。
Alias

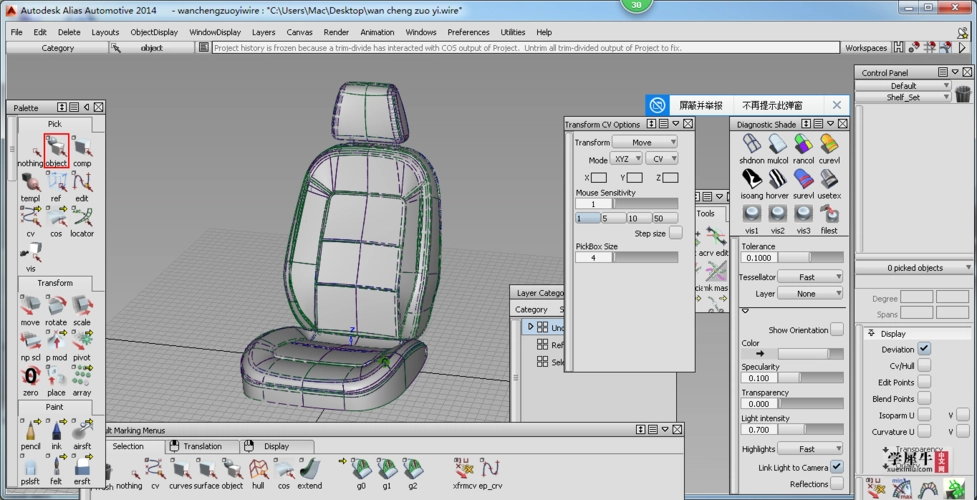

使用Alias转换IGES格式的具体步骤如下:
- 打开Alias软件。
- 导入需要转换的IGES文件。
- 点击“文件”菜单,选择“导出”,将文件保存为IGS格式。
在线转换工具
使用3D模型在线转换网站,网站提供多种模型格式文件转换,支持IGES格式文件在线预览,同时支持将IGES格式在线转换为GLTF、GLB、OBJ、STL、DAE、PLY、OFF等多种模型格式。
IGES发展前景
IGES的发展前景非常广阔,随着计算机辅助设计、制造和娱乐等领域的不断发展,IGES的应用范围也将不断扩大。IGES作为一种通用的ANSI信息交换标准,可以在不同的电脑系统之间进行数据交换,避免了数据重复输入和数据不一致的问题,提高了工作效率。同时,IGES还可以用于机械、工程、娱乐和研究等领域,为这些领域的发展提供了重要的技术支持。因此,可以预见,IGES在未来将会得到更加广泛的应用和发展。
