CAD的绘图技巧

计算机辅助设计(CAD)是一种利用计算机技术辅助设计师和工程师进行设计的方法。CAD技术使得设计师能够高效地创建、修改和分析设计图,这些设计图可以用于制造、模拟、分析和评估。

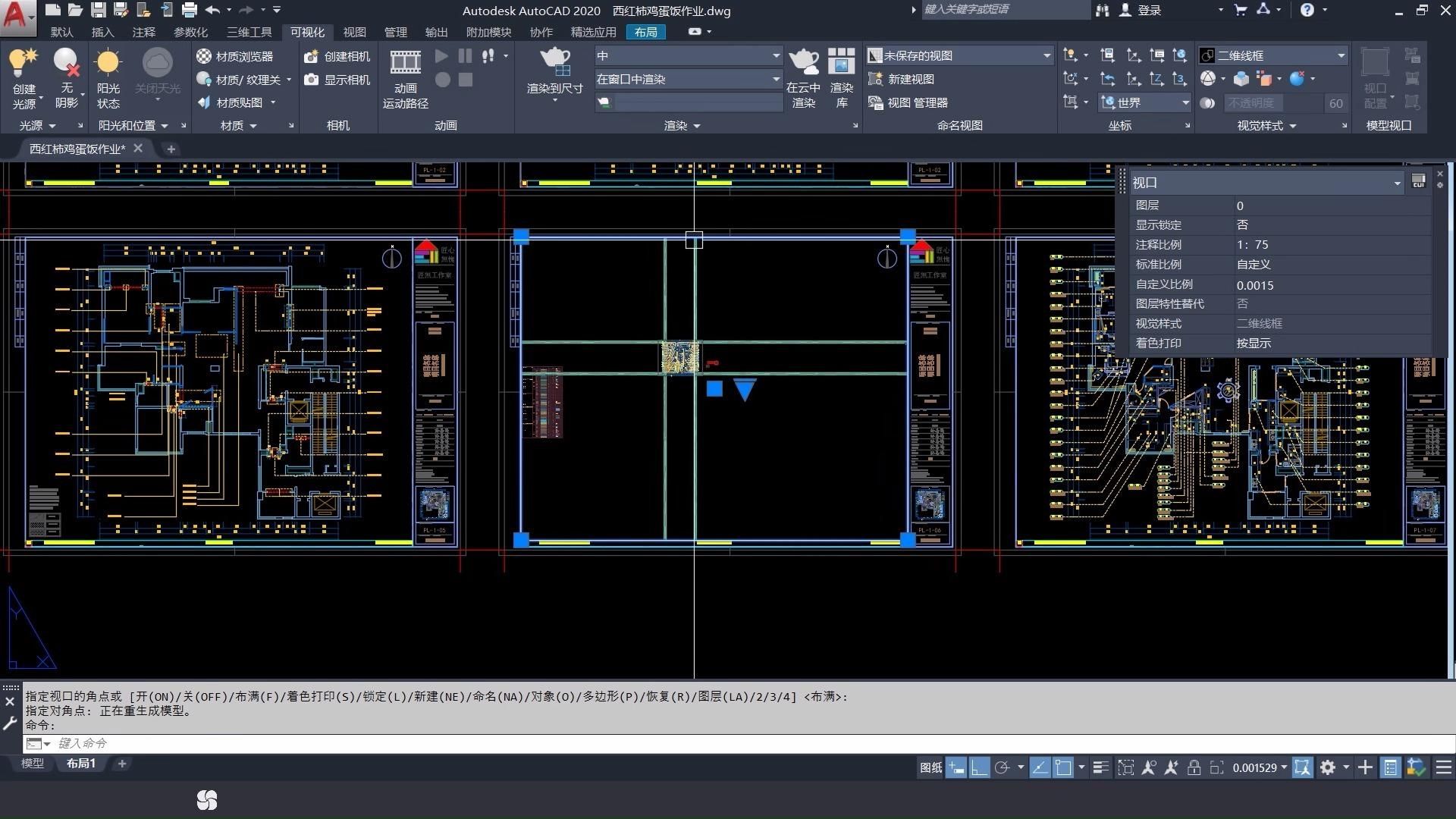

CAD的绘图技巧

CAD的绘图技巧是这一过程中不可或缺的一部分,它涵盖了图形学、几何学、算法设计和计算机图形学等多个领域。本文旨在讨论CAD的绘图技巧的核心概念、算法原理、具体操作步骤以及未来发展趋势。

推荐使用NSDT 3DConvert进行3D模型格式转换,支持dwg、dxf、glb、obj、stp、fbx、ifc等多种3D模型格式之间进行互相转换,在转换过程中,能够很好的保留模型原有的颜色、材质等信息。

一、核心概念与联系

在讨论CAD的绘图技巧之前,我们需要了解以下核心概念:

2D和3D绘图

  • 2D(二维)绘图:在平面上绘制的图形,如蓝图、技术图纸等。
  • 3D(三维)绘图:在三维空间中绘制的图形,如三维模型、仿真等。

几何对象

CAD软件中的基本图形元素,包括点、线段、圆、矩形、三角形、椭圆、螺旋等。这些对象可以组合成更复杂的图形和模型。

坐标系

  • 二维坐标系(Cartesian coordinates):由横坐标(x-axis)和纵坐标(y-axis)构成。
  • 三维坐标系(Cartesian coordinates):除了横坐标和纵坐标外,还包括深度坐标(z-axis)。

绘图工具

CAD软件提供的用于创建和编辑图形的工具,如直线工具、圆形工具、矩形工具、文本工具等。

参数化和非参数化绘图

  • 参数化绘图:通过修改参数来动态更新图形的绘图方式。
  • 非参数化绘图:直接操作图形元素来创建和编辑图形。

二、算法原理与具体操作

CAD软件中的绘图技巧涉及多个算法和原理。以下是一些常见的算法和操作步骤:

点、线段和曲线的表示

  • :在CAD中,点是最基本的几何元素,通常使用三维向量来表示,形式为(x, y, z)。
  • 线段:线段由两个端点确定,表示为两个点的坐标集合,如[(x1, y1, z1), (x2, y2, z2)]。
  • 曲线:曲线可以通过一系列的点来表示,或者使用参数方程、贝塞尔曲线、B-spline曲线等高级方法来表示。

几何变换

移动(Translation)

  • 公式:P' = P + T,其中P是原始点,T是移动向量,P'是移动后的点。
  • 操作:选择对象,指定移动向量,对象沿该向量移动。

旋转(Rotation)

  • 公式:P' = RP,其中R是旋转矩阵,P是原始点,P'是旋转后的点。
  • 操作:选择对象,指定旋转轴和旋转角度,对象绕该轴旋转。

缩放(Scaling)

  • 公式:P' = sP,其中s是缩放因子,P是原始点,P'是缩放后的点。
  • 操作:选择对象,指定缩放因子,对象按照该因子进行放大或缩小。

镜像(Reflection)

  • 操作:选择对象,指定镜像轴,对象沿该轴进行镜像。

歪曲(Distortion)

  • 公式:使用3x3的变换矩阵来实现,具体形式如下:

$$ \begin{pmatrix} x' \ y' \ z' \end{pmatrix} = \begin{pmatrix} a{11} & a{12} & a{13} \ a{21} & a{22} & a{23} \ a{31} & a{32} & a_{33} \end{pmatrix} $$

其中 a_ij 是歪曲矩阵的元素。

  • 操作:通常较为复杂,需要用户指定变换矩阵或一系列变换参数。

曲线拟合

线性拟合

  • 公式:y = ax + b,其中a是斜率,b是截距。
  • 操作:选择一系列点,CAD软件自动计算最佳拟合直线。

多项式拟合

  • 公式:多项式公式如下:

$$ y = an x^n + a{n-1} x^{n-1} + \cdots + a1 x + a0 $$

其中 a_i 是多项式的系数,n 是多项式的阶。

  • 操作:选择一系列点,指定多项式的阶数,CAD软件自动计算最佳拟合多项式曲线。

贝塞尔曲线拟合

  • 公式:贝塞尔曲线公式如下:

$$ B(t) = (1-t)^3 P0 + 3t(1-t)^2 P1 + 3t^2(1-t) P2 + t^3 P3 $$

其中 P_i 是贝塞尔曲线的控制点,t 是参数。

  • 操作:选择控制点,CAD软件根据这些控制点生成贝塞尔曲线。

B-spline曲线拟合

  • 公式:B-spline曲线公式如下:

$$ C(t) = \sum{i=0}^{n} Pi B_{i,k}(t) $$

其中 Pi 是B-spline曲线的控制点,B{i,k}(t) 是B-spline基函数。

  • 操作:选择控制点,CAD软件根据这些控制点生成B-spline曲线。

三、具体代码实例

CAD软件通常具有更专业的绘图工具和接口。然而,为了提供一个类似的概念,我们可以模拟这些操作。以下是两个更贴近CAD绘图技巧的Python代码实例,使用了matplotlibshapely库(一个用于几何对象的Python库):

4.1 创建一个圆形

import matplotlib.pyplot as plt
from shapely.geometry import Point, Circle
# 设置圆心和半径
center = Point(0, 0)
radius = 100
circle = Circle(center, radius)
# 由于shapely不直接支持绘图,我们可以使用matplotlib来绘制边界
x, y = circle.boundary.xy
plt.plot(x, y, 'r-')
# 为了更清楚地看到圆形,我们可以填充它
circle_patch = plt.Circle(center.coords[0], radius, fill=False)
ax = plt.gca()
ax.add_patch(circle_patch)
plt.axis('equal')
# 保持x轴和y轴的比例一致
plt.show()

注意:shapely库用于创建和操作几何对象,但它本身并不提供绘图功能。上面的代码使用了matplotlibplot函数和Circle补丁来绘制和填充圆形。

4.2 创建一个三角形

在这个例子中,我们将使用shapely库来创建一个三角形,并使用matplotlib来绘制它。

import matplotlib.pyplot as plt
from shapely.geometry import Polygon
# 设置三角形顶点
vertices = [(0, 0), (100, 0), (50, 100)]
triangle = Polygon(vertices)
# 绘制三角形
x, y = zip(*vertices)
plt.plot(x, y, 'b-')
# 填充三角形
plt.fill(x, y, 'b', alpha=0.5)
plt.axis('equal')
# 保持x轴和y轴的比例一致
plt.show()

在这个例子中,我们直接定义了三角形的顶点,并使用Polygon类来创建三角形对象。然后,我们使用matplotlibplot函数来绘制三角形的边界,并使用fill函数来填充三角形。

这些例子虽然使用了不同的库和工具,但它们展示了CAD绘图技巧的一些基本概念,如定义几何对象、设置坐标和绘制图形。在实际的CAD软件中,这些操作通常会通过图形用户界面(GUI)来完成,而不是通过编写代码。然而,理解这些基础概念对于学习和使用CAD软件是非常重要的。

四、未来发展趋势

随着技术的不断进步,CAD绘图技巧也在不断发展。以下是一些未来可能的发展趋势:

  • 人工智能(AI)的集成:AI技术将更深入地应用于CAD软件中,实现自动化设计、优化和仿真等功能。
  • 云计算的普及:云CAD服务将允许设计师在任何地方、任何设备上访问和编辑设计文件。
  • 实时仿真和虚拟现实(VR)的集成:提供更逼真的设计预览和测试环境。
  • 协同设计工具的普及:支持团队成员在不同位置实时协作,共享设计数据。
  • 数据驱动的设计:利用大数据和物联网(IoT)技术,实现基于数据的设计优化和预测。
