AutoCAD导出为OBJ

3D模型在线转换是一个可以进行3D模型格式转换的在线工具,支持多种3D模型格式进行在线预览和互相转换,并提供Revit、AutoCAD、MicroStation、Blender等设计软件插件,实现设计模型在线预览与格式转换。

AutoCAD导出为OBJ

3D模型在线转换是一个可以进行3D模型格式转换的在线工具,支持多种3D模型格式进行在线预览和互相转换,并提供Revit、AutoCAD、MicroStation、Blender等设计软件插件,实现设计模型在线预览与格式转换。

AutoCAD与OBJ格式简介

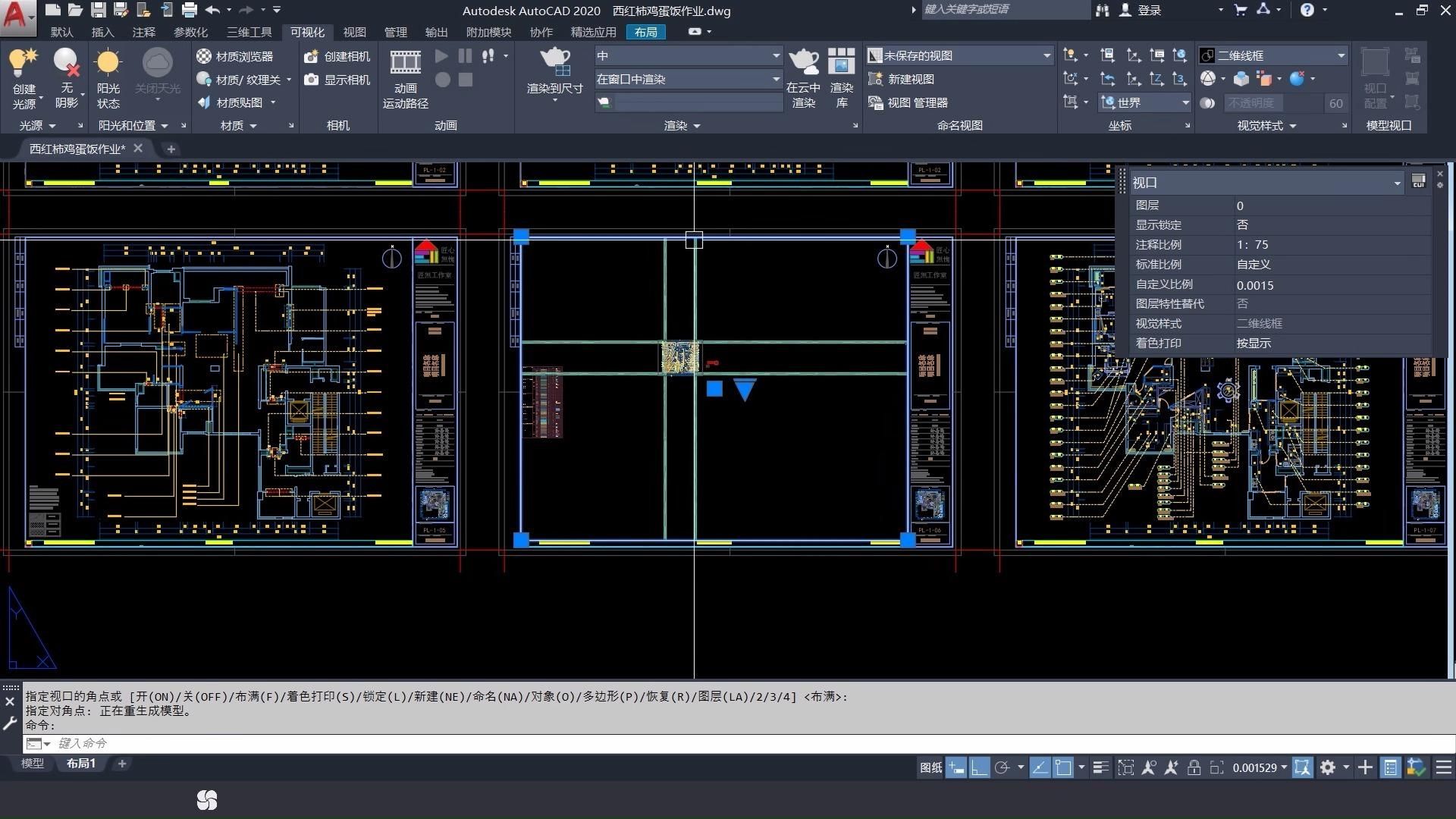

AutoCAD软件是由美国欧特克有限公司(Autodesk)出品的一款自动计算机辅助设计软件,可以用于绘制二维制图和基本三维设计,通过它无需懂得编程,即可自动制图,因此它在全球广泛使用,可以用于土木建筑,装饰装潢,工业制图,工程制图,电子工业,服装加工等多方面领域。

OBJ文件是一种文本文件格式,这就意味着可以直接用写字板打开进行查看和修改。目前几乎所有知名的3D软件都支持OBJ文件的读写,不过很多软件需要通过插件才能做到这一点。另外,作为一种优秀的文件格式,很多游戏引擎也都支持OBJ文件。

AutoCAD文件导出为OBJ格式

AutoCAD文件(.dwg)和OBJ格式都有广泛的用途,在模型应用工作中,经常需要将AutoCAD文件导出为OBJ格式,怎么将AutoCAD文件导出为OBJ格式呢?推荐一款应用于AutoCAD设计软件的插件工具:3Dconvert for AutoCAD插件

3Dconvert for AutoCAD插件是3D模型在线转换工具集中的一种,面向AutoCAD文件进行格式转换。3Dconvert for AutoCAD插件支持将.dwg文件转换为4种目标格式:GLTF、OBJ、GLB和XYZ。

插件安装

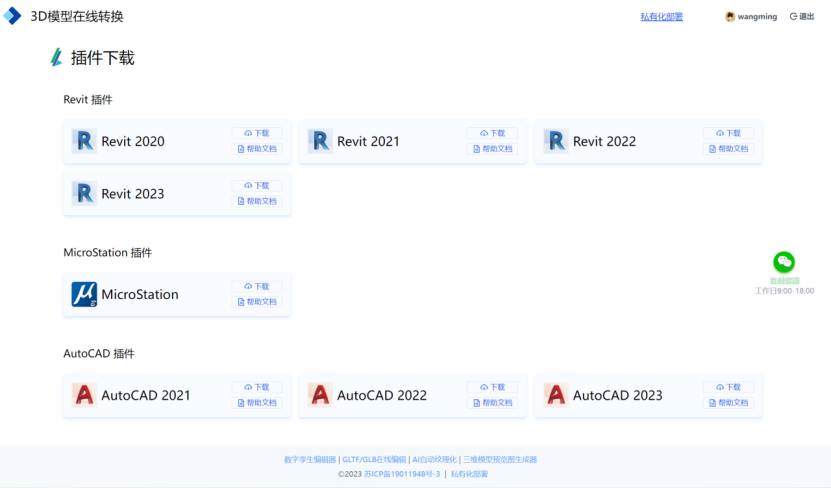

访问插件下载页面,在页面中,选择对应的AutoCAD插件版本(根据个人电脑上安装的AutoCAD版本,选择对应的插件版本)。目前,产品支持的AutoCAD版本有2021、2022和2023。

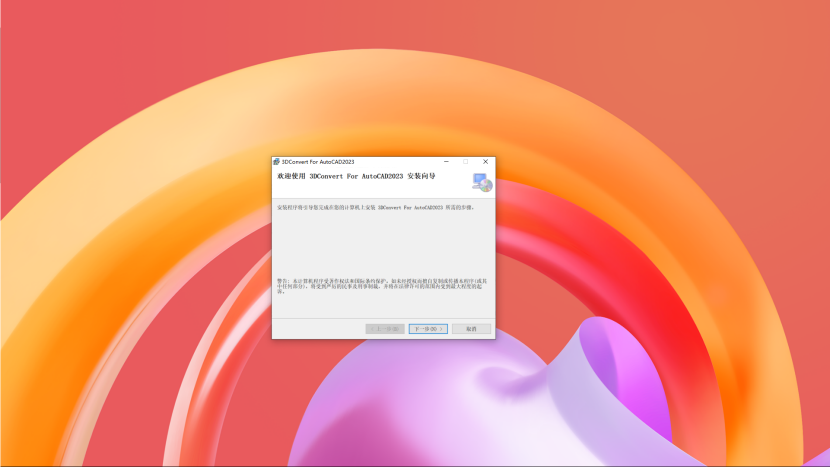

下载完成后,双击安装包文件,根据安装引导,完成插件的安装。注意:安装过程中不要更改软件的默认安装目录。

安装完成后,第一次打开AutoCAD软件,如果出现插件加载提示,选择【总是载入】,以后打开就会默认加载。

插件加载完成后,在AutoCAD软件顶部出现新的菜单项【NSDT】,点击菜单,即可打开插件。

格式转换

当用户在AutoCAD设计软件中完成模型设计后,可开始使用模型格式转换插件。

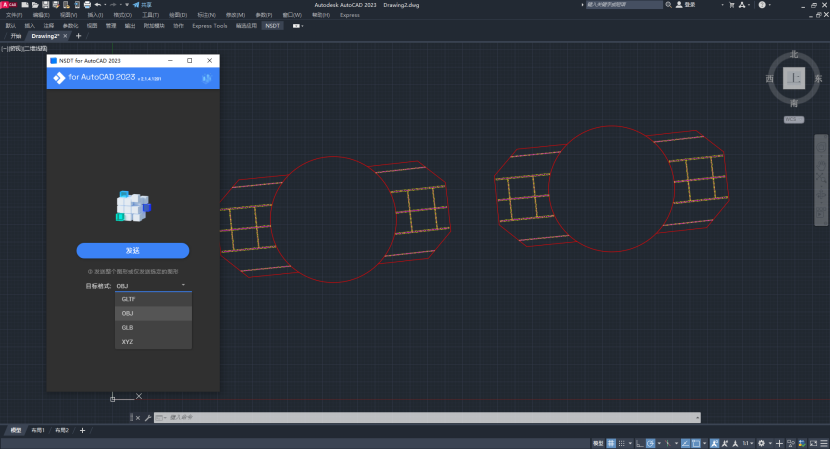

在插件页面选择需要转换的目标格式,目前插件支持4种目标格式:GLTF、OBJ、GLB和XYZ。选择需要导出的目标格式:OBJ。

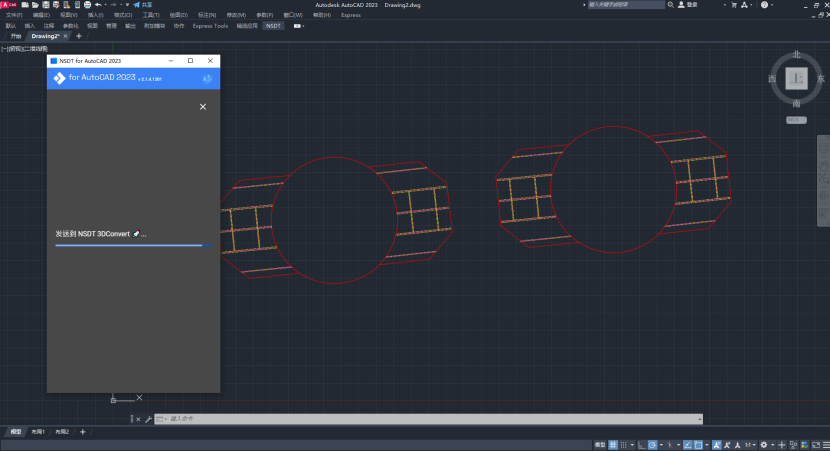

发送设置完成后,点击【发送】按钮,开始进行数据上传和格式转换,等待工作进度条完成。

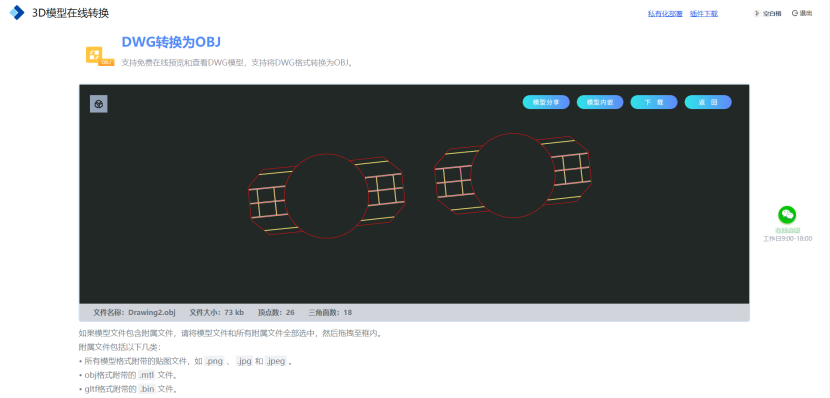

转换完成后,系统自动打开浏览器,加载【3D模型在线转换】网站并进行模型预览。

如果用户尚未登录【3D模型在线转换】,系统会自动弹出注册登录窗口。登录后,可进行模型免费预览。

在模型预览界面,用户通过【模型分享】按钮,可进行模型团队分享或免费分享;通过【下载】按钮,可将模型文件文件导出为OBJ格式;通过【模型内嵌】按钮,可将模型嵌套、显示在自有的网页界面。

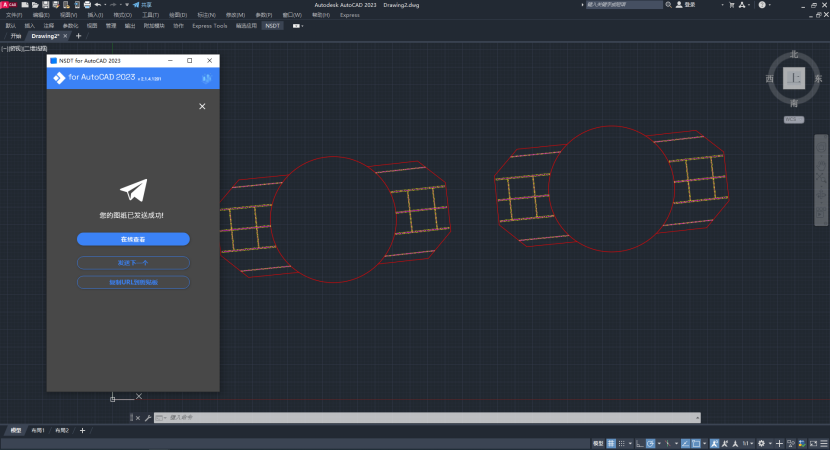

回到AutoCAD设计界面,点击【发送下一个】进行新的模型格式转换。
