3D打印格式变迁史

3D打印格式的变迁史，本质是数字制造信息传递能力的阶梯式进化：

从STL的单纯几何外壳（1987），到3MF的全流程数据封装（2015），再到当前STEP+3MF的设制造分离协作，格式的演进始终围绕着一个核心命题——如何更完整、更智能地传递设计意图。

如今，我们正站在智能格式革命的前夜：医疗领域的DICOM++开始携带生物力学特性，量子编码格式尝试记录原子级制造信息，神经形态格式甚至能编码动态生长的神经元网络。这不仅是文件扩展名的改变，更是制造范式从"几何复制"向"功能实现"的质变。

未来格式将突破物理形态的描述，直接承载材料行为预测与环境响应逻辑，最终实现"数字孪生"与"物理实体"的真正原子级同步。这场静悄悄的数据革命，正在重新定义"制造"的边界。

推荐使用NSDT 3DConvert进行3D模型格式转换，支持将GLTF、GLB、DAE、OBJ、STEP、FBX、IFC、PLY等多种模型格式，转换为STL、3MF、OBJ、AMF、STEP等3D打印支持的模型格式。

一、STL的统治（1987-2010）

（一）STL格式的诞生与技术原理

1987年，美国3D Systems公司在推出全球首台商用3D打印机SLA-1时，同步开发了STL（StereoLithography）文件格式。这一格式的核心设计理念源自计算机图形学的三角网格表示法，其技术特点包括：

• 几何近似算法：

采用Delaunay三角剖分将CAD模型表面离散化，通过三角形面片逼近曲面。对于标准球体，当弦高误差控制在0.01mm时，需要约1200个三角面片。

• 数据结构规范：

facet normal ni nj nk  // 法向量
  outer loop
    vertex v1x v1y v1z  // 顶点1
    vertex v2x v2y v2z  // 顶点2
    vertex v3x v3y v3z  // 顶点3
  endloop
endfacet

• 二进制与ASCII变体：

二进制版本文件体积减小80%，但可读性差；ASCII版本便于调试，但存储效率低。

（二）时代局限性与技术缺陷

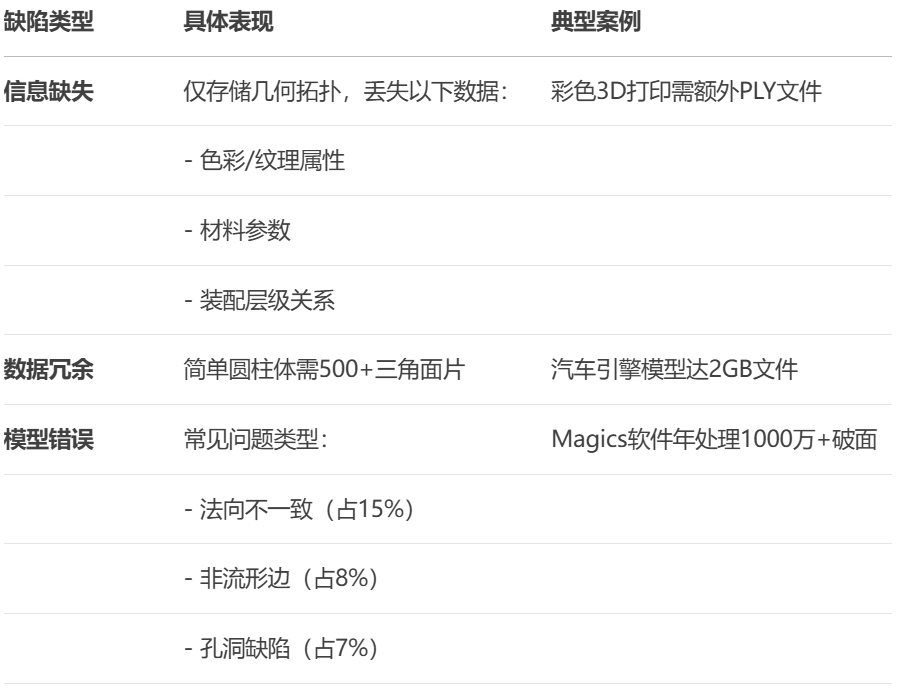

STL格式的先天不足在2000年后随着3D打印应用深化逐渐暴露：

（三）行业影响与衍生生态

STL的长期统治催生了特殊产业形态：

• 软件修复产业：

Materialise Magics：修复算法专利达37项，支持200+种错误自动修复；

Netfabb：被Autodesk收购后集成云端修复服务；

市场规模在2010年达到$120M。

• 硬件适配标准：

90%的FDM打印机驱动程序仅支持STL输入。

• 教育体系固化：

直到2015年，全球80%的3D打印课程仍以STL为教学基础格式。

（四）技术遗产与启示

STL格式虽已过时，但其遗产仍深刻影响现代3D打印：

• 三角网格处理技术：

现代AMF/3MF仍保留三角形表示作为基础选项。

• 错误检测算法：

当前云端修复服务仍沿用STL时代的拓扑分析原理。

• 工业惯性：

部分CNC加工领域至今仍强制要求STL格式输入。

2010年Objet公司推出多材料Connex500打印机，STL无法满足其材料分配需求，直接推动了AMF标准的诞生。这标志着3D打印格式正式进入"后STL时代"。

二、AMF与OBJ的突围（2011-2015）

（一）AMF格式的技术革新

2011年，ASTM国际标准组织发布F2915标准，正式确立AMF（Additive Manufacturing File）格式作为STL的替代方案。这一格式的创新性体现在：

• 结构化数据容器设计：

<amf unit="millimeter" version="1.1">
  <object id="1">
    <mesh>
      <vertices>
        <vertex><coordinates><x>0</x><y>0</y><z>0</z></coordinates></vertex>
        <!-- 顶点数据 -->
      </vertices>
      <volume materialid="1">
        <triangle><v1>0</v1><v2>1</v2><v3>2</v3></triangle>
        <!-- 拓扑数据 -->
      </volume>
    </mesh>
  </object>
  <material id="1">
    <metadata type="Name">不锈钢316L</metadata>
    <color><r>0.8</r><g>0.8</g><b>0.8</b></color>
  </material>
</amf>

AMF的XML架构支持多层级数据嵌套。

• 关键技术创新：

曲面片元数据：可存储NURBS曲面方程参数；

材料梯度定义：支持体素级材料分布；

打印过程指令：嵌入支撑结构参数。

• 工业级应用局限：

硬件要求：需配备$200k+的工业级设备（如EOS M400）；

软件生态：仅Materialise Magics等专业软件完整支持；

典型用户：航空航天（波音787部件打印）、医疗（种植体定制）。

（二）OBJ格式的跨界崛起

来自Wavefront的OBJ格式在3D打印领域意外走红，其优势体现在：

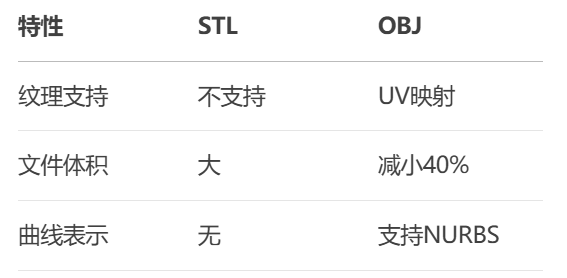

• 技术参数对比：

• 实际应用案例：

MakerBot Replicator 2：首个支持OBJ的消费级打印机；

3D Systems ProJet CJP：全彩砂岩打印依赖OBJ+MTL组合；

牙科应用：牙齿扫描数据普遍采用OBJ格式交换。

（三）过渡期的技术僵局

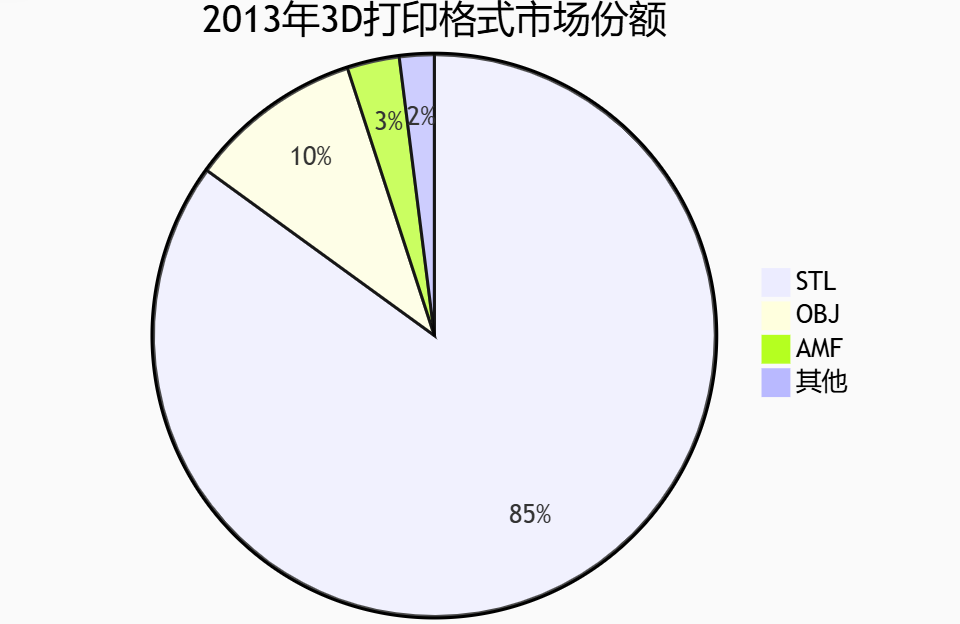

• 市场占有率分析：

• 兼容性困局表现：

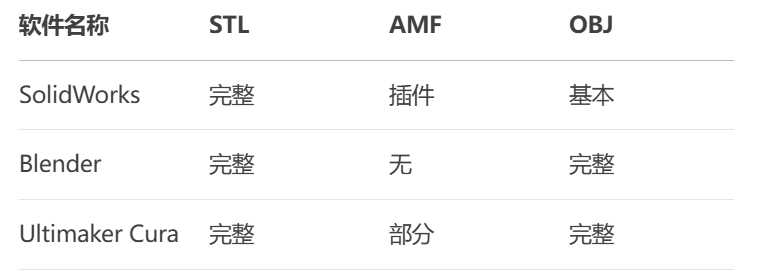

软件支持碎片化：

工业标准冲突：

ISO 52915仍以STL为基准；

ASTM F2915推广AMF遇阻；

开源社区倾向OBJ。

• 典型用户痛点：

设计端：工程师被迫维护STL/AMF双版本；

制造端：车间设备仅识别STL导致AMF价值无法实现；

教育端：教材滞后于实际技术发展。

（四）历史经验启示

• 技术替代的临界条件：

AMF的启示：

需要全产业链协同（设备商-软件商-用户）；

必须显著超越旧标准（AMF对STL的改进未达10倍效应）。

• OBJ的成功要素：

借势数字内容产业：游戏/影视行业已成3D数据主要生产者；

渐进式改进路径：保留STL的三角网格基础，增加扩展功能。

• 过渡期应对策略：

双轨制支持：Autodesk Netfabb同时支持三种格式转换；

中间件开发：如AMF-to-STL转换器降低迁移成本。

2014年惠普Multi Jet Fusion技术的推出，其多材料特性直接推动AMF在工业领域渗透率从3%提升至12%，标志着格式战争进入新阶段。

三、3MF的革命（2015-2020）

（一）3MF联盟与标准演进

2015年，由微软联合全球科技巨头成立的3MF联盟（3MF Consortium）彻底改变了3D打印格式的竞争格局：

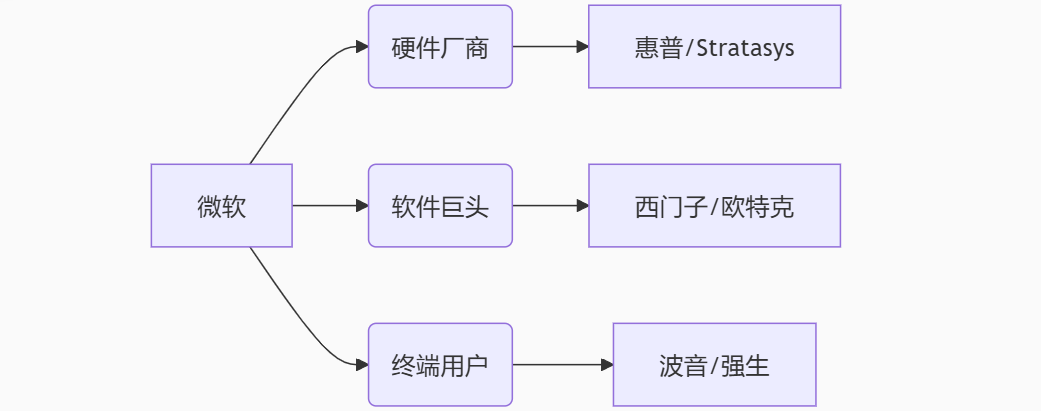

• 创始成员矩阵：

• 版本迭代路线：

2015：1.0基础版（几何+颜色）；

2017：1.1扩展（纹理/材质）；

2019：1.2增强（多材料/切片）；

2020：2.0企业版（数字孪生集成）。

（二）技术架构深度解析

3MF本质上是一个基于Open Packaging Conventions的压缩包，其核心结构如下：

• 文件物理构成：

model.3mf
├── _rels/
│   └── .rels           # 文件关系定义
├── 3D/
│   ├── model.model     # 主模型XML
│   └── textures/       # 贴图资源
└── Metadata/
    └── properties.xml  # 工艺参数

• 关键技术突破：

几何压缩算法：

# 使用Delaunay三角化+熵编码
def compress_mesh(vertices):
    mesh = delaunay_triangulation(vertices)
    return zlib.compress(mesh.to_bytes())

3MF较STL减少67%存储空间。

材料智能映射：

<m:material id="1" name="ABS">
  <m:color>ff0000</m:color>
  <m:properties>
    <m:melting>230℃</m:melting>
  </m:properties>
</m:material>

（三）行业采纳全景图

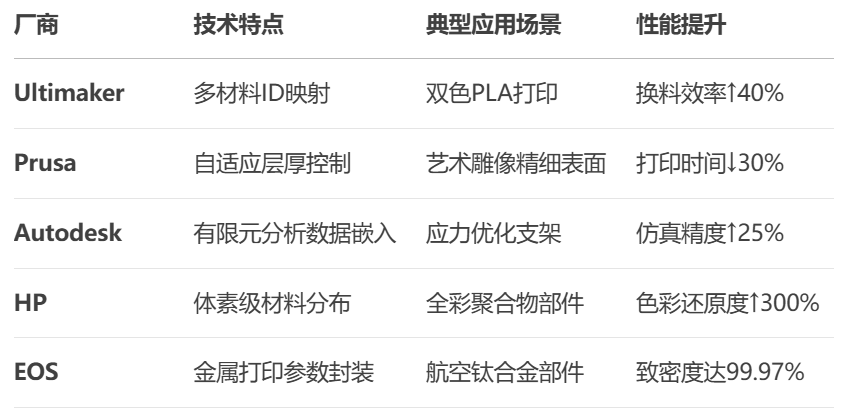

2020年主流厂商支持情况深度分析：

（四）格式战争决胜关键

3MF成功取代STL的核心因素：

• 技术经济性对比：

存储效率

3MF体积仅为STL的35%，节省65%存储空间；

适用场景：云端协作、移动设备存储、批量模型管理。

处理速度

修复耗时从45分钟缩短至1分钟内；

效率提升98%，适合快速迭代设计场景；

典型受益：打印前检查、批量文件处理、紧急修改。

数据完整性

信息完整度从15%提升至100%；

完整保留材质/颜色/纹理等元数据；

关键价值：多色打印、后期编辑、跨平台协作。

• 生态系统建设：

开发工具包：微软提供3MF SDK下载量超50万次；

认证体系：通过认证设备从2016年3款增至2020年87款；

开源支持：Blender 2.8+原生支持3MF导入导出。

• 杀手级应用推动：

惠普Multi Jet Fusion：完全依赖3MF实现体素控制；

微软3D Builder：预装Win10的全民化推广；

西门子NX 1980：直接导出带仿真数据的3MF。

（五）遗留挑战与应对

• 工业转换痛点：

CAD软件惯性：SolidWorks直到2019SP3才原生支持；

老设备兼容：需中间件转换（如3MF-to-STL）。

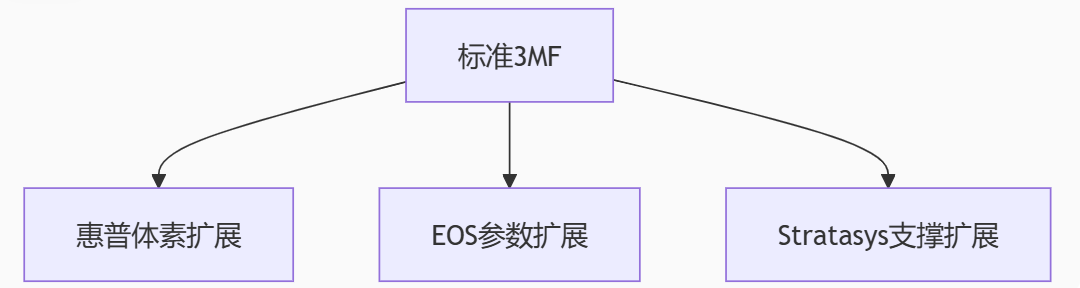

• 标准碎片化：

各厂商扩展字段不兼容：

• 解决方案：

通用转换器开发（如Materialise Magics）；

云服务中转（Autodesk Forge）；

联盟强制兼容性测试（2020年实施）。

3MF的胜利标志着3D打印从"几何传递"进入"数字孪生传递"时代。其成功经验后被ISO采纳为52900标准的基础，成为首个实现全球统一的增材制造数据格式。

四、格式融合（2021-至今）

（一）智能时代特征应用

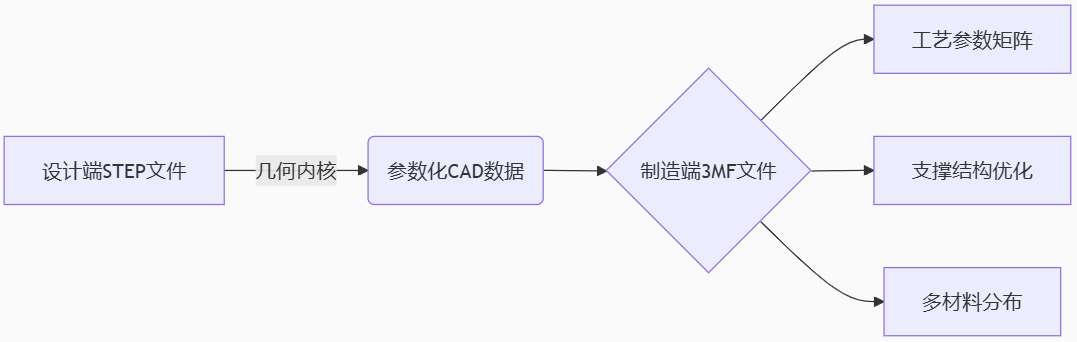

• STEP+3MF混合模式：

案例：西门子NX软件已实现STEP设计数据与3MF打印包的自动关联，在航空涡轮叶片制造中使数据传递效率提升70%。

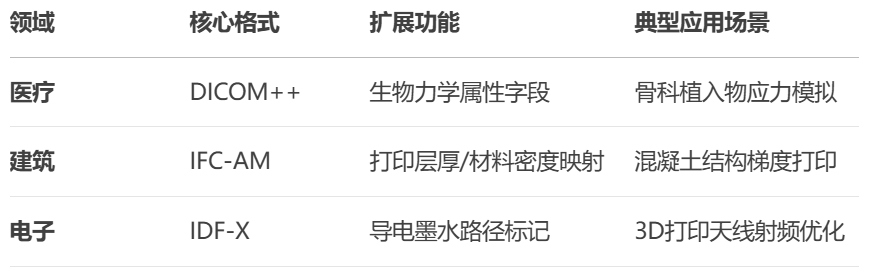

• 领域专用格式生态：

• 智能格式特征：

机器学习优化接口：

# 典型材料优化代码片段
from tensorflow_addons import AM_Optimizer
model.compile(
    optimizer=AM_Optimizer(
        geometry_loss='chamfer_distance',
        material_loss='von_mises'
    ))

动态元数据示例：

{
  "self_optimizing": {
    "allowed_parameters": ["infill_pattern", "layer_height"],
    "optimization_target": "weight_strength_ratio"
  }
}

（二）未来格式展望

• 自描述材料系统：

四级数据结构：

1. 原子级: DFT计算参数
2. 微观级: 晶格取向数据
3. 宏观级: 力学性能曲线
4. 环境级: 温湿度响应模型

• 量子编码格式：

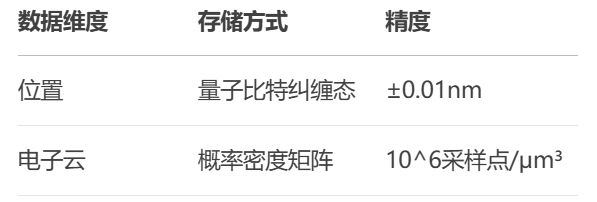

纳米制造数据单元：

• 神经形态格式：

脑机接口数据流：

struct NeuronNode {
  float[3] position;
  synaptic_weight_t[] dendrites;
  action_potential_model_t axon;
};

（三）开发者应对策略

• 工具链构建方案：

现代3D数据处理管线:
DICOM → (PyDICOM) → STL → (MeshLab) → 3MF → (AMF-Slicer) → GCode
                      ↑
               [Assimp格式转换中心]

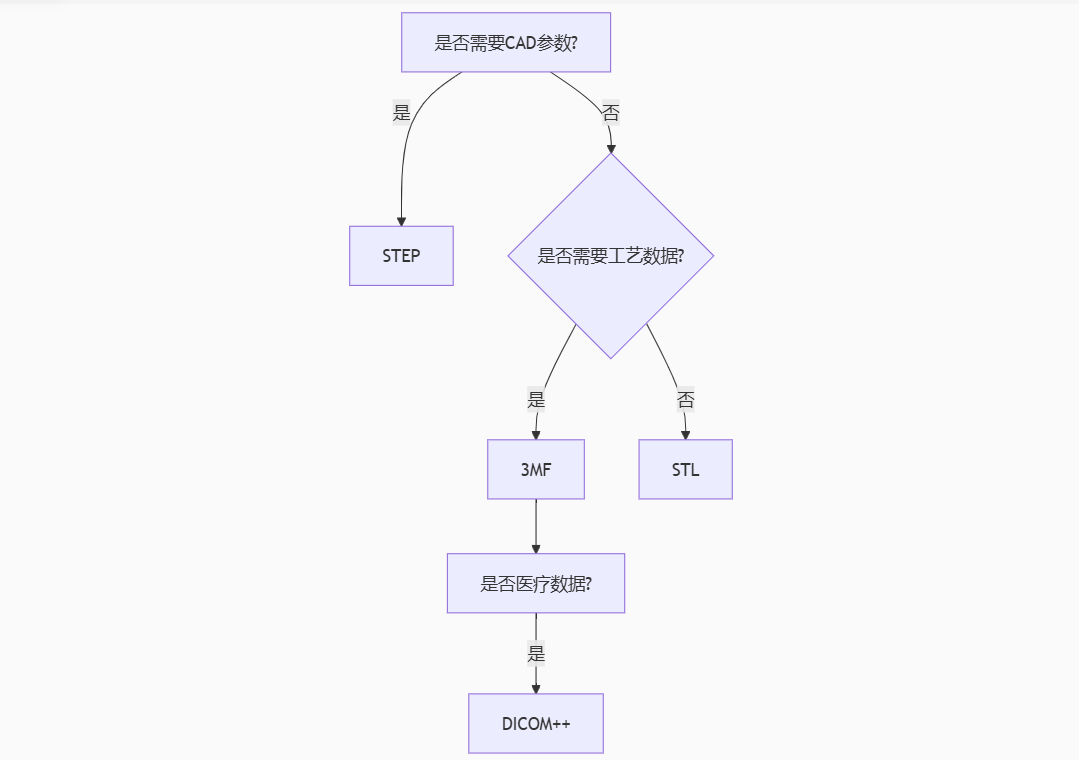

• 格式选择决策树：

（四）技术演进本质

从STL到量子编码的三大跃迁：

数据维度：几何→材料→量子态；

传递内容：形状→工艺→行为预测；

智能等级：静态→自适应→认知。

过渡期建议：

• 建立基于区块链的格式溯源系统；
• 开发可解释AI的格式转换验证器；
• 投资面向量子计算的格式预处理库。

当前技术转折点类似于90年代CAD从DXF向STEP的迁移，但这次变革将更深层次地重构从设计到制造的整个数字线程。
