如何用WebGL绘制3D物体

相信很多小伙伴学习WebGL，就是冲着它的3D绘图能力。

接下来，我就用一个简单的正立方体的例子来演示在WebGL中如何绘制3D物体。

3D模型在线预览提供多种低代码平台3D模型在线预览解决方案，实现了将多种3D模型格式无缝集成到低代码业务表单中。这意味着用户可以在不离开低代码平台的情况下，直接查看和操作3D模型，极大地提升了数据可视化的效果和用户交互体验。

从二维到三维

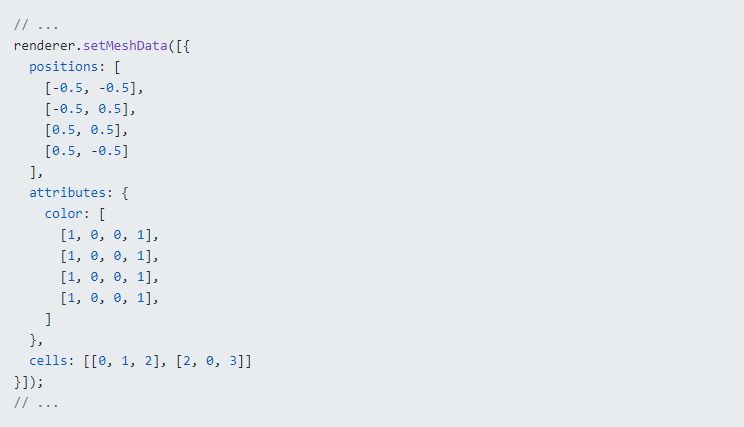

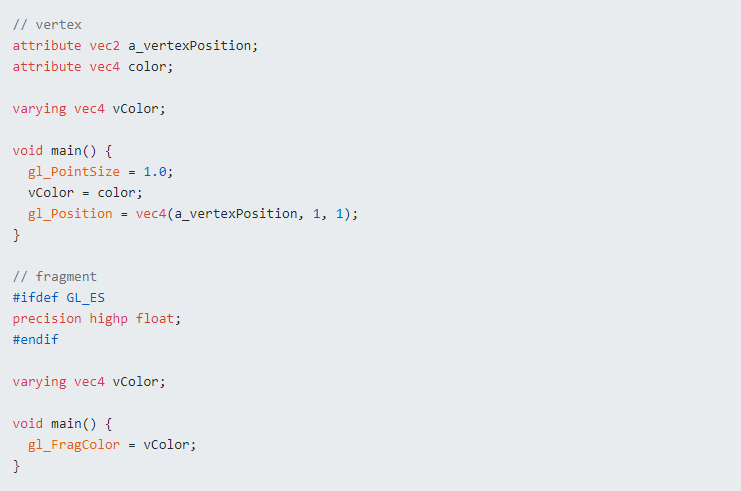

首先，我们先来绘制一个熟悉的2D图形，正方形。

上述这些代码比较简单，我就不过多解释了。

在画布上我们看到，绘制了一个红色的正方形，它是一个平面图形。

接下来，我们就在这个图形的基础上，将它拓展为3D的正立方体。

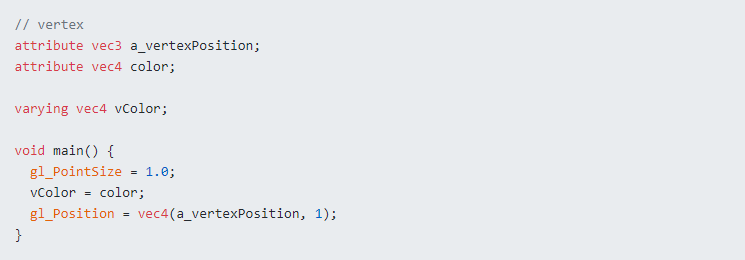

要想把2维图形拓展为3维几何体，第一步就是要把顶点扩展到3维。也就是把vec2扩展为vec3。

当然仅仅修改Shader是不够的，因为数据是从JavaScript传递过来的，所以我们需要在JavaScript中计算立方体的顶点数据，然后再传递给Shader。

一个立方体有8个顶点，能组成6个面。在WebGL中需要用12个三角形来绘制它。

如果6个面的属性相同的话，我们可以复用8个顶点来绘制；

但如果属性不完全相同，比如每个面要绘制成不同的颜色，或者添加不同的纹理图片，就得把每个面的顶点分开。这样的话，就需要24个顶点来分别处理6个面。

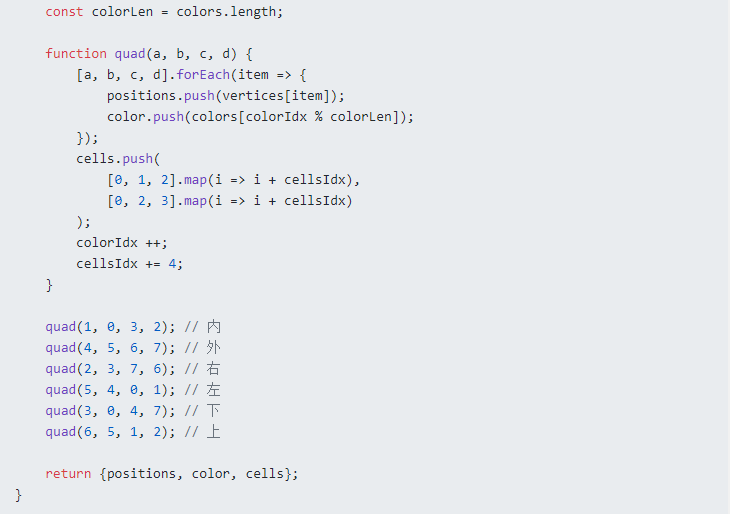

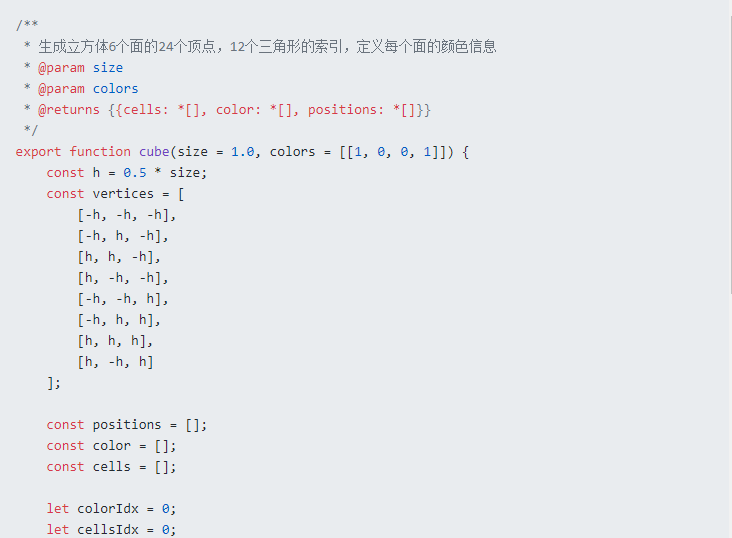

为了方便使用，我们可以定义一个JavaScript函数，用来生成立方体6个面的24个顶点，以及12个三角形的索引，并且定义每个面的颜色。

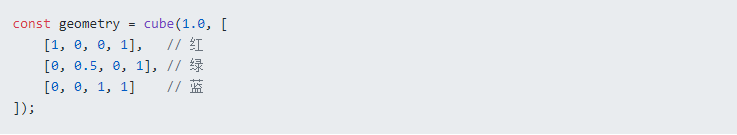

现在我们就可以通过调用cube这个函数，构建出立方体的顶点信息。

通过这段代码，我们就能创建出一个棱长为1的立方体，并且六个面的颜色分别是“红、绿、蓝、红、绿、蓝”。

接下来我们就要把这个立方体的顶点信息传递给Shader。

在传递数据之前，我们需要先了解一个知识点，是关于绘制3D图形与2D图形存在的一点不同，那就是绘制3D图形时，必须要开启深度检测和启用深度缓冲区。

在WebGL中，我们可以通过gl.enable(gl.DEPTH_TEST);这段代码来开启深度检测；在清空画布的时候，也要用gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);这段代码来同时清空颜色缓冲区和深度缓冲区。

启动和清空深度检测和深度缓冲区这两个步骤，非常重要。但是一般情况下，我们几乎不会用原生的方式来编写代码，所以了解一下即可。为了方便使用，在本文演示的例子中，我们还是直接使用gl-renderer这个库，它封装了深度检测，我们在使用时，在创建renderer的时候配置一个参数depth: true就可以了。

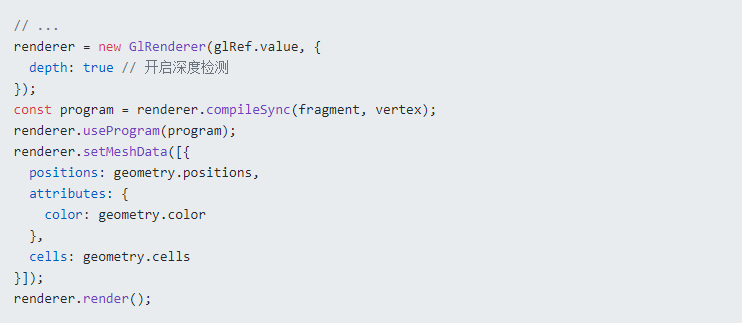

现在我们就把这个三维立方体用gl-renderer渲染出来。

现在我们在画布上看到的是一个红色正方形，这是因为其他面被遮挡住了。

投影矩阵：变换WebGL坐标系

但是，等等，为什么我们看到的是红色的一面呢？按照我们所编写的代码，预期看到的应该是绿色的一面，也就是说我们预期Z轴是向外的，因为规范的直角坐标系是右手坐标系。所以按照现在的绘制结果，我们发现WebGL的坐标系其实是左手系的？

但一般来说，不管什么图形库或者图形框架，在绘图的时候，都会默认将坐标系从左手系转换为右手系，因为这更符合我们的使用习惯。所以这里，我们也去把WebGL的坐标系从左手系转换为右手系，简单来说，就是将Z轴坐标方向反转。关于坐标转换，可以通过齐次矩阵来完成。对坐标转换不熟悉的小伙伴，可以参考我之前的一篇关于仿射变换的文章。

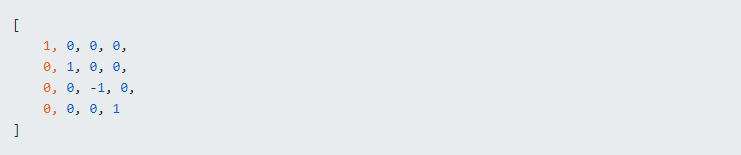

将Z轴坐标方向反转，对应的齐次矩阵是这样的：

这种转换坐标的齐次矩阵，也被称为投影矩阵，ProjectionMatrix。

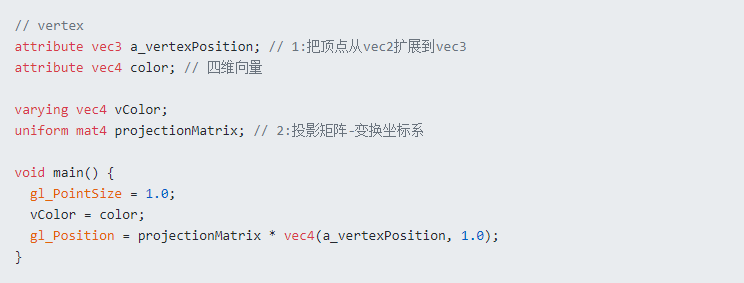

现在我们修改一下顶点着色器，把这个投影矩阵添加进去。

现在我们就能看到画布上显示的是绿色的正方形了。

模型矩阵：让立方体旋转起来

现在我们只能看到立方体的一个面，因为Z轴是垂直于屏幕的，这样子从视觉上看好像和2维图形没什么区别，没法让人很直观地联想、感受到这是一个三维的几何体，为了将其他的面露出来，我们可以去旋转立方体。

要想旋转立方体，我们同样可以通过矩阵运算来实现。这个矩阵叫做模型矩阵，ModelMatrix，它定义了被绘制的物体变换。

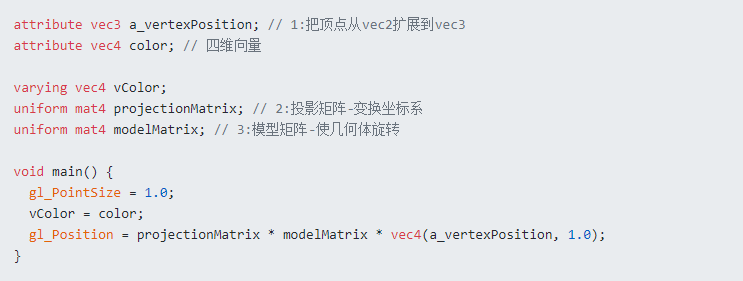

把模型矩阵加入到顶点着色器中，将它与投影矩阵相乘，再乘上齐次坐标，就得到最终的顶点坐标了。

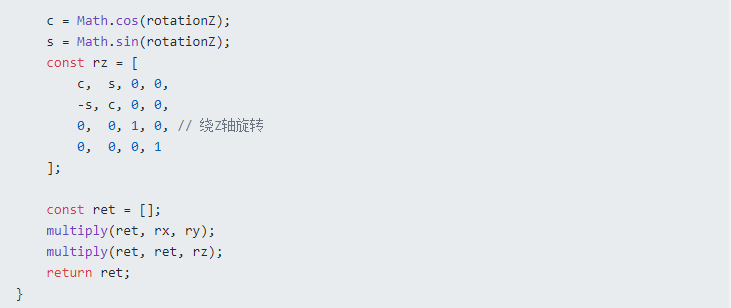

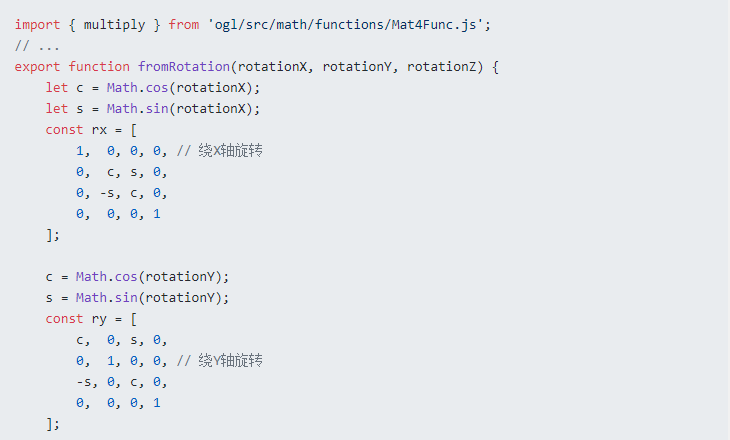

现在我们定义一个JavaScript函数，用立方体沿x、y、z轴的旋转来生成模型矩阵。

以x、y、z三个方向的旋转得到三个齐次矩阵，然后将它们相乘，就能得到最终的模型矩阵。

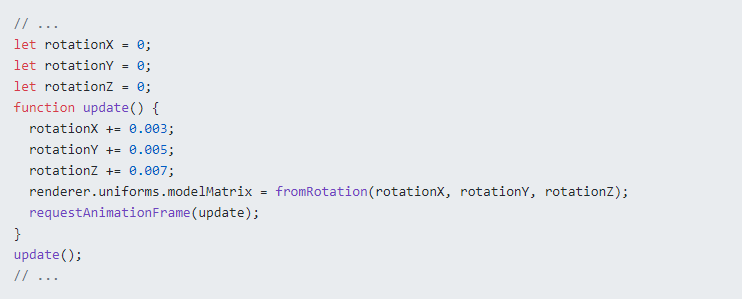

我们把模型矩阵传给顶点着色器，不断更新三个旋转角度，就能实现立方体旋转的效果。

现在我们就能在旋转中看到立方体的其他几个面了，能更直观地感受到这是一个三维物体。

至此，我们就实现了正立方体的绘制。
