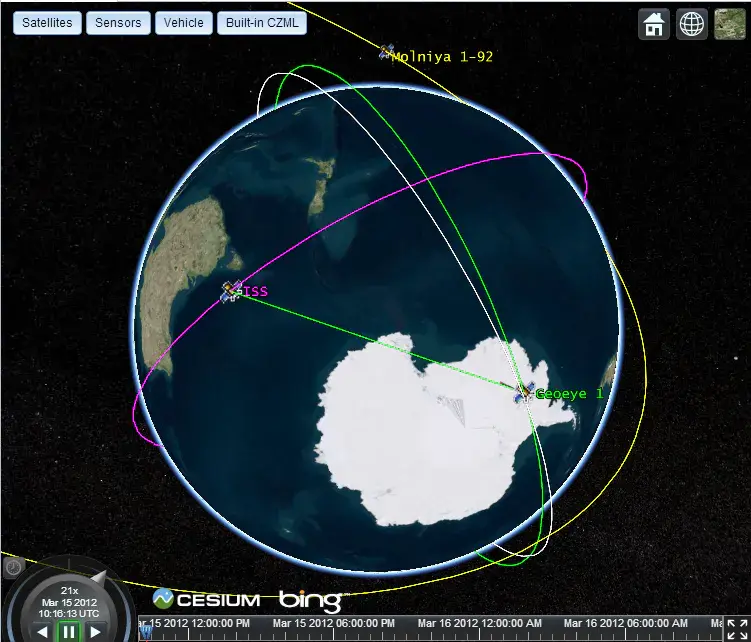

在 WebGL 中渲染 Polyline（二）

3D模型在线预览提供多种低代码平台3D模型在线预览解决方案，实现了将多种3D模型格式无缝集成到低代码业务表单中。这意味着用户可以在不离开低代码平台的情况下，直接查看和操作3D模型，极大地提升了数据可视化的效果和用户交互体验。

顶点着色逻辑细节

在屏幕坐标系下偏移顶点

下图用中间黑色的折线来绘制出红色的“折线”，在屏幕坐标系下，黑色的折线被偏移了等宽的距离。

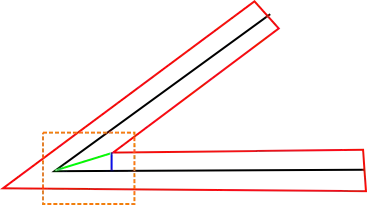

下图是拐点内侧（锐角）的细节，设绿色向量为 u，黑色向量为 v，显然，拐点要沿着未知的向量 u 进行偏移，而 u 就是要在顶点着色器中计算的。

根据当前顶点和前后顶点的坐标，轻易可以计算得到 v 的方向向量。知道 v 后，就可以算出 u，它就是这个拐角的角平分线方向。

现在只需要算出 u 的长度即可，根据三角函数不难得出：

对于任何向量 p 和 q，有：

如果我们把 û 和 v̂ （译者注：这种字母一般就是指单位向量）当作 xOy 平面上的三维向量，那么把它俩代入即可。

由于 û 和 v̂ 是单位向量，且在 xOy 平面上，那么 z 分量就是 0，所以可简化为：

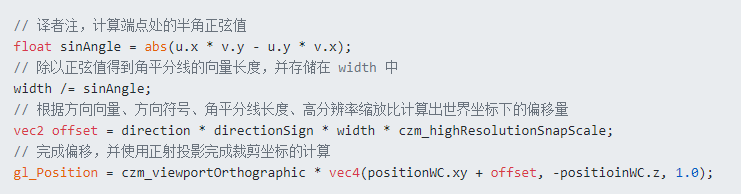

GLSL 代码如下：

若 sinAngle 非常小（逼近 0），容易出现尖锐角问题。还要确保拐点处的两个顶点能按正确的方向平移（此例子中即 u 或 -u 方向）。

裁剪至近平面

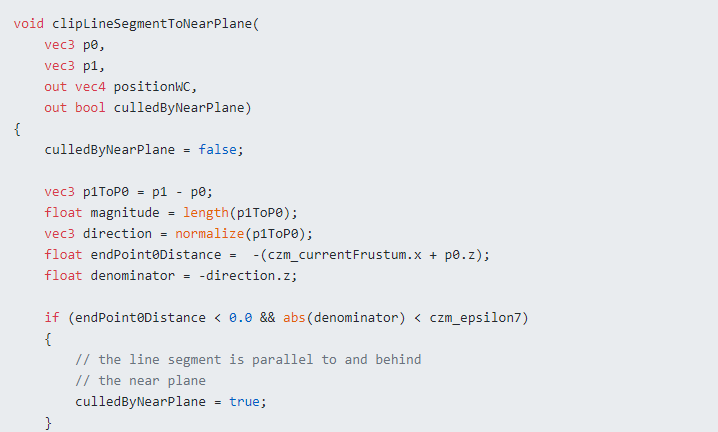

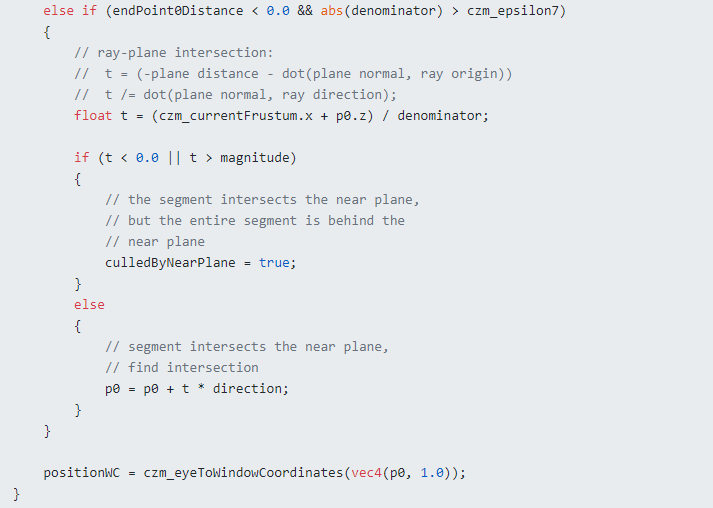

同上文解释的一样，要把线段在顶点着色器中提前裁剪到近平面，而不是等 WebGL 自己做。下面这个函数就实现了这个思路：

函数中的注释描述了发生裁剪（或剔除）的条件，这个函数以近平面的法线为 vec3(0.0, 0.0, -1.0)、且距离原点的距离就是 czm_currentFrustum.x 进行了简化计算。

编码/解码单位向量

当被限制到 8 个 VertexAttribute 时，Cesium 团队使用球形贴图变换（Spheremap Transform，在地图学里又叫做兰伯特方位等积投影）来对当前顶点的上一个、下一个顶点的单位向量进行编码。这样，两个 vec3 向量就能编码到一个 vec4.

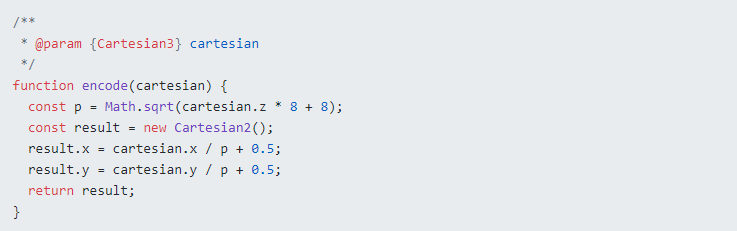

下面是把两个单位向量压缩到两个分量的 JS 代码：

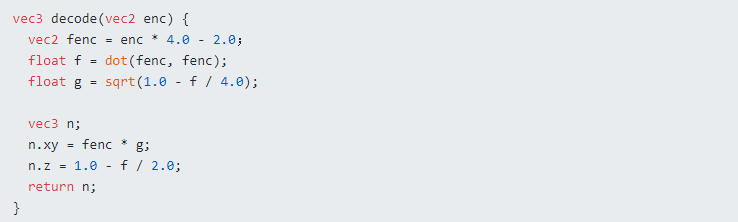

在 GLSL 中对应的解压缩代码（用于顶点着色器）：

总结

CesiumJS 在渲染 Polyline 这事儿上下了不少功夫。在本科 GIS 中，把线生成面，而且是按宽度生成，是一个非常入门的工具：缓冲区分析。

但是，在如履薄冰的图形渲染管线中，要把单纯表示线的顶点们通过平移的手段“变”成面，而且还要保持接头的样式（此例用的是斜接接头），还要考虑 WebGL 的裁剪问题、WebGL 顶点属性不够用的问题，就变得比较复杂了。好在图形学大佬们早在数十年前就搞定了这些问题。

综上，可以得出 CesiumJS 渲染空间折线的技术难点和解决方法：

• 使用绘制面的方法替代原生 WebGL 线不能渲染线宽的问题
• 使用端点复制成两个，并沿着特定方向、指定宽度平移的办法，实现渲染面
• 为了保证折线在屏幕上始终宽度如一，需要在顶点着色器中先一步到视口坐标系下进行偏移，再反算到裁剪坐标，以衔接 WebGL 渲染管线
• 为解决有端点被近平面裁剪的问题，就需要把端点平移到近裁剪面上
• 在端点处，如果相邻的前后点都存在，那么它是一个中间点，就要处理接头问题，CesiumJS 目前实现的是斜接（即「miter」型）类型
• 因为 WebGL 没有几何着色器，所以复制顶点的工作在 JS 这边让 CPU 完成计算

纵观 WebGL 发展的这十几年，对 Polyline 的渲染已经有很多资料，然而 CesiumJS 却停留在当年的效果，对斜接接头过于锐角的情况、抗锯齿的优化都没有改进，这点是比较遗憾的，希望只是 CesiumJS 在憋大招吧。
