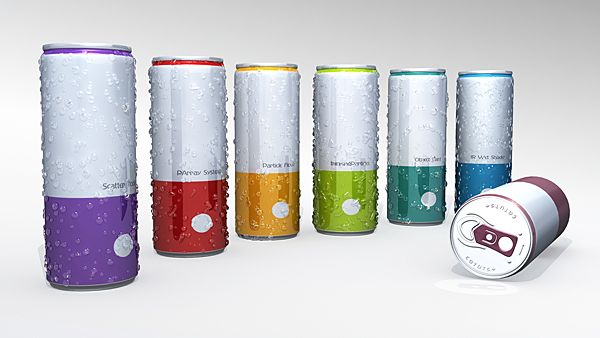

在 3DsMax Pt2 中创建冷凝的六种方法 – BAD 2010

ThinkingParticles是一个先进的基于规则的3dsmax粒子系统。在本节中，我们将了解 tP 节点以及如何将它们链接在一起以创建规则，以控制粒子。tP具有先进的保存系统，可让您随时保存和重复使用特定规则。

ygtu

Jul 18, 2023 • 13 min read

推荐：使用NSDT场景编辑器助你快速搭建可二次编辑的3D应用场景

4. 使用思维粒子

步骤 1

将“can.obj”导入场景。

步骤 2

选择“can_body”对象，然后在“修改面板”中向其添加“多边形选择”修改器。选择要分布冷凝水滴的面。

步骤 3

现在，创建一个小的“球体”对象，将其转换为“可编辑多边形”，然后删除以下面。该物体将用作颗粒形状，以创建冷凝水滴。

步骤 4

选择剩余的元素并在“z”轴上将其缩小，如图所示。

步骤 5

转到“命令面板>创建>粒子系统>思维”，并在视口中创建“思维粒子”系统。

步骤 6

转到“修改”面板，然后单击“思考”卷展栏中的“属性”按钮，打开“tP”用户界面。您还可以使用“Alt + Shift + P”的热键打开和“Alt + Shift + C”关闭它。

步骤 7

在“动态设置树”视图中，突出显示“主动态”。禁用“即时编辑”以查看实时更改，并启用“显示网格”以查看粒子形状。

步骤 8

在“粒子组树”视图中，单击“主系统”下的“创建”按钮。通过单击名称“组”两次（缓慢）将组命名为“凝结”。在“冷凝”组卷展栏中，将颜色更改为绿色。该组将包含冷凝颗粒。

步骤 9

我总是创建一个组，用于测试粒子。因此，创建第二个组，并将其命名为“测试”。将其颜色更改为红色。

步骤 10

要指示粒子的作用，您需要创建“动态集”（规则）。在“动态集树”视图中，单击“主动态”下的“创建”按钮，并将新的动态集命名为“凝结”。

步骤 11

在“凝聚”下，创建其他 3 个动态集，并将它们命名为：“生成器”、“形状”和“避免重叠”。

步骤 12

突出显示“生成器”动态集，然后转到对话框的右侧，您将在其中看到一组新的“创建”卷展栏。

步骤 13

转到“创建推出>运算符>生成器”。选择“MatterWaves”节点以突出显示它，然后单击“导线设置”视图的原理图部分，将此节点添加到“生成器”动态集中。MatterWaves是tP的高级粒子系统操作员，允许您基于多种材质和贴图创建令人惊叹的粒子动画，让您控制每个粒子的各个方面。稍后我们将使用“噪声”图来控制颗粒大小。

步骤 14

在“MatterWaves”卷展栏中，单击“选择基于对象的发射器”按钮，然后选择“can_body”对象。然后，将颗粒添加到“冷凝”组中。

步骤 15

将生成类型设置为“手枪射击”，以在第一帧生成所有粒子。将粒子数量设置为更高的值，增加“寿命”值并将“速度”值设置为“0.0”。

步骤 16

在“发射器”卷展栏中，激活“所选面”复选框，因为我们只想在所选面上创建冷凝。启用“UVW 剪切”并将“U/V 发射器”值设置为“100”。“U/V 发射器”旋转器允许您根据 UV 坐标定义均匀分布的粒子发射器。此外，激活“随机”复选框，以在罐子表面上创建随机粒子定位。

步骤 17

在“出生对齐”卷展栏中，从下拉列表中选择“面部正常”对齐。

步骤 18

是时候为粒子分配“水滴”形状了。在“形状”动态集中，添加“凝结”组（创建卷展栏>组）。

步骤 19

转到“创建卷展栏>运算符>形状”，并将“几何实例”运算符添加到此动态集。单击“凝结”组的“粒子”输出，然后将一根导线拖到几何实例运算符的“粒子”输入。现在这些参数已连接。

步骤 20

在“几何实例”卷展栏中，单击“选取对象”按钮，然后选择“水滴”对象。在“缩放”下选择“框归一化”选项，以便能够使用地图控制“MatterWaves”中的粒子比例。

步骤 21

一旦我们可以看到粒子形状，我们就可以进行缩放。返回到“MaterWaves”运算符，然后在“比例”下，将“噪声”映射添加到“变量掩码”插槽。

步骤 22

将“噪点”贴图从“MaterWaves”拖动到“材质编辑器”中的材质槽（例如），以便能够更改其参数。

步骤 23

现在，我们将为粒子分配一种材质。在“形状”动态集中，转到“创建卷展栏>运算符>材料”，然后添加“形状材料”运算符。

步骤 24

将“形状材料”运算符连接到“冷凝”组。在“形状材质”卷展栏中，将水材质添加到插槽。

步骤 25

如您所见，某些粒子是重叠的，并且在渲染时可能会导致一些问题。

步骤 26

转到“创建推出>运算符>启动器”，并将“PPassAB”运算符添加到“避免重叠”动态集。“PPasAB”用于创建高度优化的粒子间相互作用。通过测量粒子之间的距离，我们能够删除那些彼此靠得太近的粒子。

步骤 27

为了测试粒子，我们会将它们发送到“测试”组（红色）。转到“创建>标准>推出操作员”并创建“组”运算符。在“组”卷展栏中，选择“测试”组，然后将“PPassAB”运算符的“*A 粒子”输出连接到“组”运算符的“粒子”输入。

步骤 28

在“PPass AB”卷展栏中，选择“凝结”组作为“A组”和“B组”（因为我们正在测试来自同一组的颗粒）。选择“距离”选项。如您所见，如果粒子之间的距离小于“距离”值，则这些粒子将被发送到“测试”组。

步骤 29

一旦我们测试了哪个距离值效果更好，我们就可以删除那些重叠的粒子。首先，禁用“测试”组（右键单击节点>禁用）。然后，转到“创建>标准>卷展栏运算符”并添加“粒子模具”运算符。将“PPassAB”运算符的“*A 粒子”输出连接到“粒子模具”操作符的“粒子”输入，粒子被删除。

步骤 30

使用 tP 时，您可以将所有类型的修饰符应用于组。首先，您需要在“主动态”卷展栏中激活“组作为对象”复选框。在此示例中，我向“凝结”对象添加了一个“噪声”修饰符。

步骤 31

您可以使用用于液体效果的内置“元形状”，而不是对粒子使用半球形状。转到“创建卷展栏>运算符>形状”，然后在“形状”动态集中创建“元形状”运算符。禁用“几何实例”运算符，然后将“凝结”组连接到“元形状”运算符。随意尝试“元形状”参数。

步骤 32

完成后，我们可以将创建凝结效果的规则保存为“黑匣子”。“黑匣子”实际上是一个动态集（或更多，或只是动态集的一部分），保存到硬盘上，可以重复使用。首先，在硬盘上找到“第三方黑盒”文件夹，然后创建一个名为“Test”的新文件夹。突出显示“冷凝”动态集。选择 3 个动态集，然后在“电线设置”视图中右键单击任意位置，并将动态集（将文件命名为“Condensation.thi”）保存到“测试”文件夹。
