在vue上使用cesium开发三维地图-加载三维数据
以前端webGIS开发工程师的角度，讲述关于GIS的知识，带大家快速了解下webGIS的知识。
推荐使用NSDT 3DConvert进行3D模型格式转换，支持glb、obj、stp、fbx、ifc等多种3D模型格式之间进行互相转换，在转换过程中，能够很好的保留模型原有的颜色、材质等信息。
准备工作
模型数据
下载模型。
3d tiles简介
3DTiles数据集是cesium小组AnalyticlGraphics与2016年3月定义的一种数据集，3DTiles数据集以分块、分级渲染，将大数据量三维数据以分块，分层的形式组织起来，可以大量减轻浏览器和GPU的负担是一个优秀的，并且格式公开的数据格式。
3D Tiles是用于流式传输大规模异构3D地理空间数据集的开放规范。为了扩展Cesium的地形和图像流，3D Tiles将用于流式传输3D内容，包括建筑物，树木，点云和矢量数据。
模型数据加载
我把下载的模型放在public/DemoData下，新建一个文件夹Scene，存放模型数据。
因为之前 在 vue.config.js 中配置过本地数据的代理。
加载模型方法代码如下：
methods: {
// 加载3d模型 3D Tiles
// 数据来源 https://gitee.com/HQCode/Cesium-test/blob/master/lesson02/Scene/testm3DTiles.json
load3DTiles() {
const Cesium = this.cesium;
let tilesetModel = this.viewer.scene.primitives.add(new Cesium.Cesium3DTileset({
url: "LocalDemoApi/Scene/testm3DTiles.json",
}));
tilesetModel.readyPromise.then((currentModel) => {
// 定位到模型
this.viewer.zoomTo(currentModel, new Cesium.HeadingPitchRange(0.5, -0.2, currentModel.boundingSphere.radius * 1.0));
}).otherwise((error) => {
console.log(error);
});
},
...
}

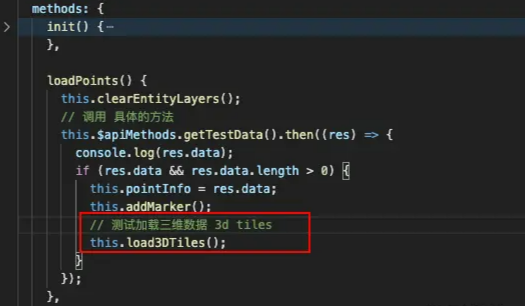

调用上面的方法加载：

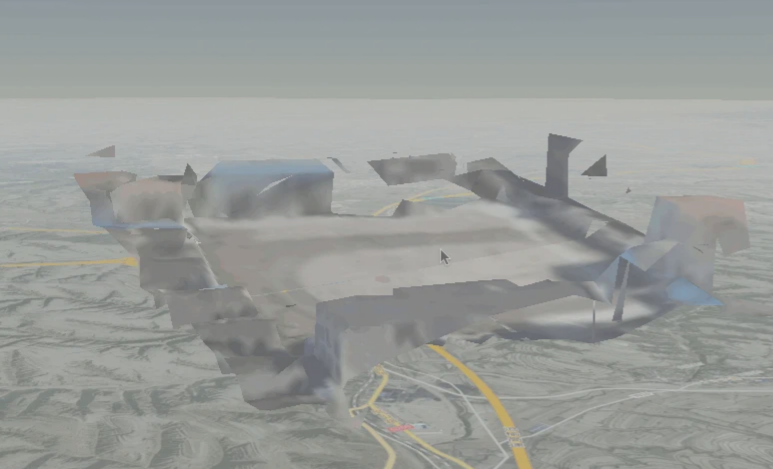

模型加载效果：
模型是加载出来了，但是位置不太对，模型出现在了空中，这是为什么？
理由如下：
1、3d tiles文件生成时本身就具有位置和高度， 生成的数据不一定是落在地面上，有可能是浮在空中的，这并不是我们想要的,我们希望拍摄的成果能贴到地面上。
2、单个瓦片的位置信息是写到了数据中的(.b3dm和对应的json文件中),如果能整体调整加载后的tileset，就会是最好的选择
3、生成3dtiles文件时使用的底图和地形和cesium加载的可能不同，再加上人工调整模型位置具有一定的偏差，所以3dtiles模型加载到数字地球上之后，大部分概率是需要再次调整位置

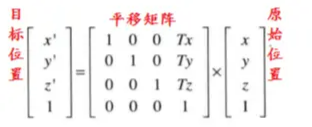

调整3dtiles位置，本质是通过 矩阵运算 来实现的，快速了解下矩阵运算。
// 创建平移矩阵方法一
// m = Cesium.Matrix4.fromArray([
// 1.0, 0.0, 0.0, 0.0,
// 0.0, 1.0, 0.0, 0.0,
// 0.0, 0.0, 1.0, 0.0,
// x, y, z, 1.0
// ]);
//创建平移矩阵方法二
var translation = Cesium.Cartesian3.fromArray([x, y, z]);
m = Cesium.Matrix4.fromTranslation(translation);
tilesetModel.modelMatrix = m;
我们只要不断的修改 x,y,z ，就可以调整物体的位置了。
得到合适的 x,y,z ，在加载3d tiles 的时候，将modelMatrix 设置成 刚刚的x,y,z 值，就可以了。
还有一种方法就是计算偏移量（高度为例）。
// 设置指定高度
function changeHeight(height) {
height = Number(height);
if (isNaN(height)) {
return;
}
var cartographic = Cesium.Cartographic.fromCartesian(tileset.boundingSphere.center);
var surface = Cesium.Cartesian3.fromRadians(cartographic.longitude, cartographic.latitude, cartographic.height);
var offset = Cesium.Cartesian3.fromRadians(cartographic.longitude, cartographic.latitude,height);
var translation = Cesium.Cartesian3.subtract(offset, surface, new Cesium.Cartesian3());
tileset.modelMatrix = Cesium.Matrix4.fromTranslation(translation);
}
